Stihl MS 201 C-M User Manual

MS 201 C-M
español / EE.UU
105

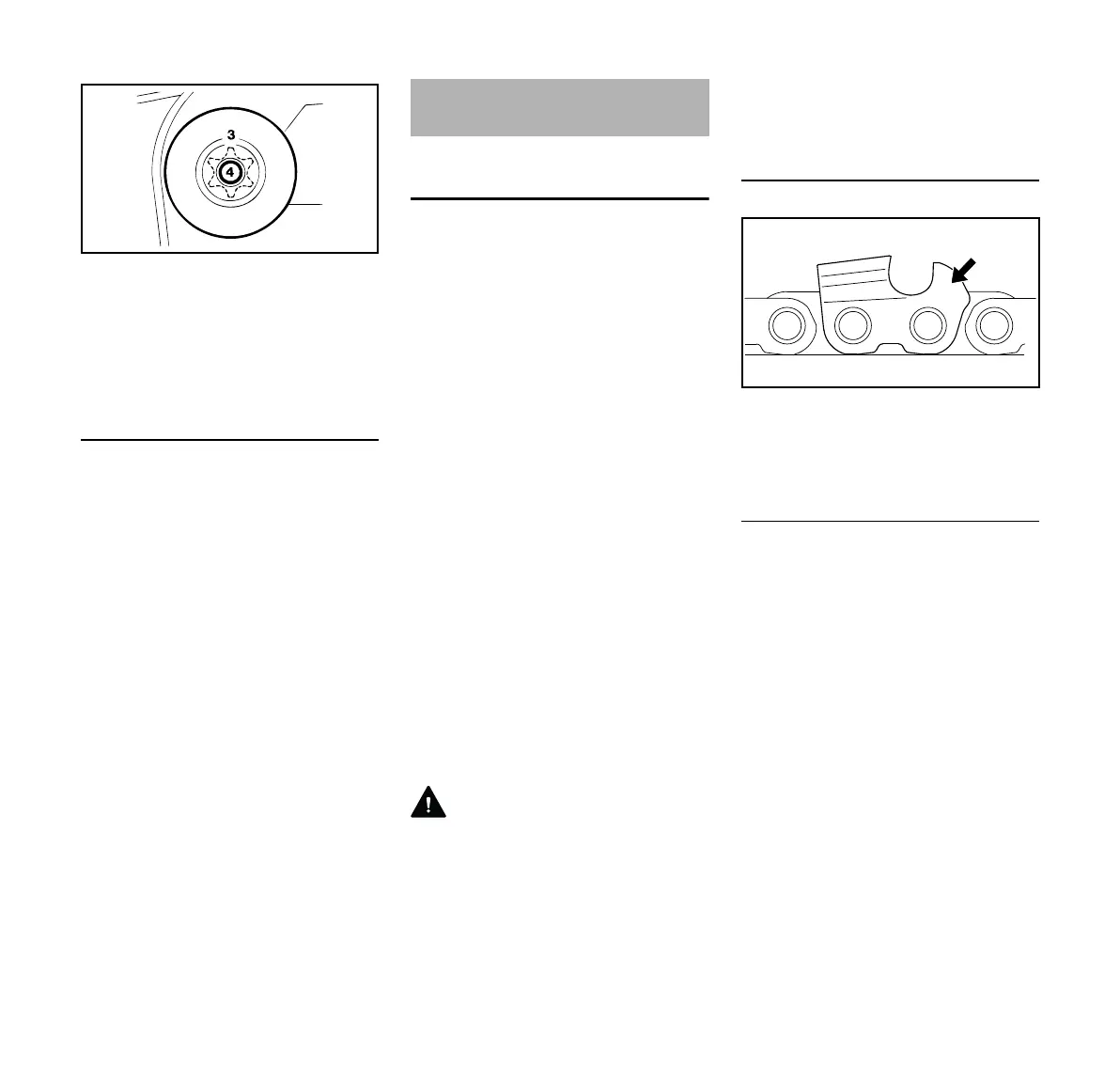

N Quite el piñón de la cadena (3) y la
caja de cojinetes de aguja (4) del
cigüeñal
N Limpie la punta del cigüeñal y la
jaula de agujas y lubrique con grasa
STIHL (accesorio especial)
Armado
N Empuje la caja de cojinetes de
aguja y el piñón de la cadena sobre
el cigüeñal
N Atornille el embrague en sentido
contrahorario en el cigüeñal
N Apriete el embrague a un par de
25 Nm
N Retire la tira de bloqueo del cilindro,
atornille la bujía en su lugar y
apriétela
N Vuelva a conectar el casquillo a la
bujía
Aserrado sin esfuerzos con una cadena
debidamente afilada
Una cadena de aserrado debidamente
afilada corta la madera sin esfuerzo, con
empujarla muy poco.
Nunca utilice una cadena de aserrado
desafilada o dañada – esto causa un
aumento en el esfuerzo físico, un
aumento en las vibraciones, cortes no
satisfactorios y un aumento en el
desgaste.
N Limpie la cadena de aserrado
N Revise la cadena de aserrado en
busca de roturas y daños en sus
remaches
N Sustituya los componentes
dañados o averiados de la cadena y
adapte estas piezas a las piezas
restantes en lo que respecta a la
forma y nivel del desgaste –
modifique según corresponda
Las cadenas de aserrado con picas de
carburo (Duro) son particularmente
resistentes al desgaste. Para obtener
los mejores resultados en el afilado,
STIHL recomienda acudir a los
concesionarios de servicio STIHL.
ADVERTENCIA
El cumplimiento con los ángulos y
dimensiones que se indican a
continuación es absolutamente
necesario. Una cadena de aserrado mal
afilada – especialmente si tiene
calibradores de profundidad muy bajos –
puede aumentar la propensidad a
contragolpes de la motosierra – ¡riesgo
de lesionarse!
Paso de cadena
La marca (a) de paso de la cadena está
trabada en la zona del calibrador de
profundidad de cada cortador.
El diámetro de la lima a utilizarse
depende del paso de la cadena – vea la
tabla de "Herramientas de afilado".
Es necesario mantener los ángulos de
los cortadores durante el afilado.
144BA018 LÄ
Mantenimiento y afilado de la
cadena de aserrado
Marca (a) Paso de cadena
pulg mm
7 1/4 P 6,35
1 ó 1/4 1/4 6,35
6, P o PM 3/8 P 9,32
2 ó 325 0,325 8,25
3 ó 3/8 3/8 9,32
4 ó 404 0,404 10,26
689BA027 KN
a

Stihl MS 201 C-M Specifications

General

Idle speed	3000 RPM
Motor type	2-stroke motor
Chain pitch	3/8 \
Blade length	400 mm
Product color	Black, Grey, Orange
Motor speed (max)	10500 RPM
Oil tank capacity	0.22 L
Fuel tank capacity	0.31 L
Engine displacement	35.2 cm³
Kickback protection	Yes
Engine power	2.4 hp
Power source	Gasoline
Sound power level	112 dB
Vibration emission	3.3 m/s²
Sound pressure level	99 dB

Weight and Dimensions

Weight	3900 g
