Stihl MS 360 C - Sustitución de la Cuerda de Arranque y Resorte de Rebobinado

111MS 360 C
español / EE.UU

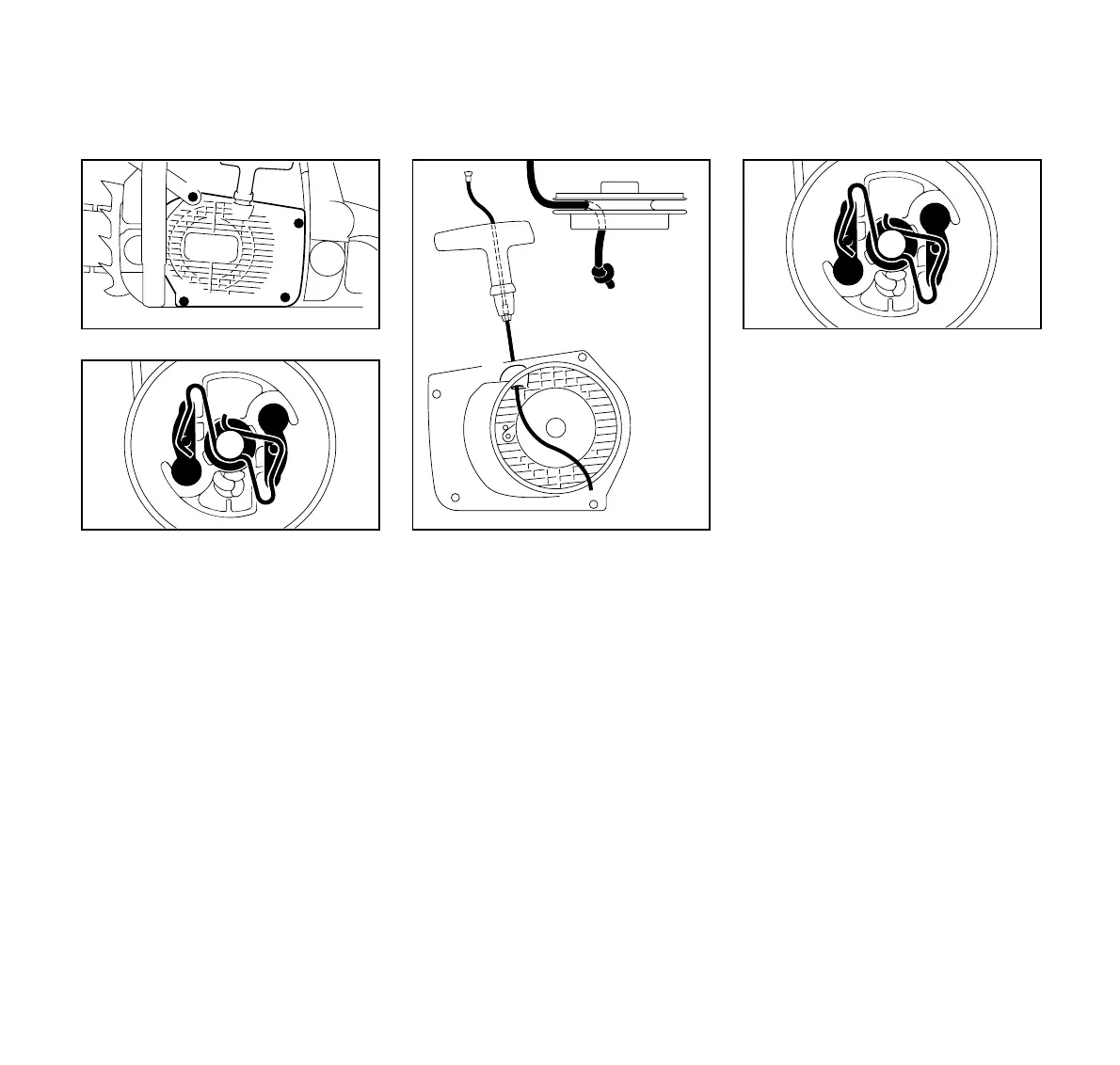

: Saque los tornillos (1).
: Empuje el protector de la mano
hacia arriba.
: Aparte del cárter la parte inferior de
la caja del ventilador y retírela hacia
abajo.
: Use un destornillador o alicates
adecuados para retirar cuidadosa-
mente la pinza de resorte (2) del
poste del arrancador.
: Quite cuidadosamente el rotor de
la cuerda con la arandela (3) y los
trinquetes (4). Procure no sacar el
resorte de rebobinado (detrás del
rotor) de la caja durante este pro-
ceso.
: Utilice un destornillador para apa-
lancar y quitar la cuerda del mango
de arranque.
: Quite el resto de la cuerda del rotor
y del mango.
Pase la cuerda nueva (vea “Especi-
ficaciones”) por la parte superior del
mango y por el buje de la cuerda
(5).
: Pase la cuerda a través del rotor y
fíjela con un nudo de rizo simple.
: Cubra la cavidad del cojinete del
rotor de la cuerda con aceite sin
resina.
: Deslice el rotor en el poste del
arrancador. Gírelo hacia uno y otro
lado para engranar la espiral termi-
nal del resorte de rebobinado.
: Instale los trinquetes (4) en el rotor.
: Instale la arandela (3) en el poste
del arrancador.
: Use un destornillador o alicates
adecuados para instalar la pinza de
resorte (2) en el poste del arranca-
dor y sobre los trinquetes; la pinza
de resorte debe apuntar en sentido
horario – vea la ilustración.
Sustitución de la cuerda de
arranque y resorte de
rebobinado
1
1
1
1
