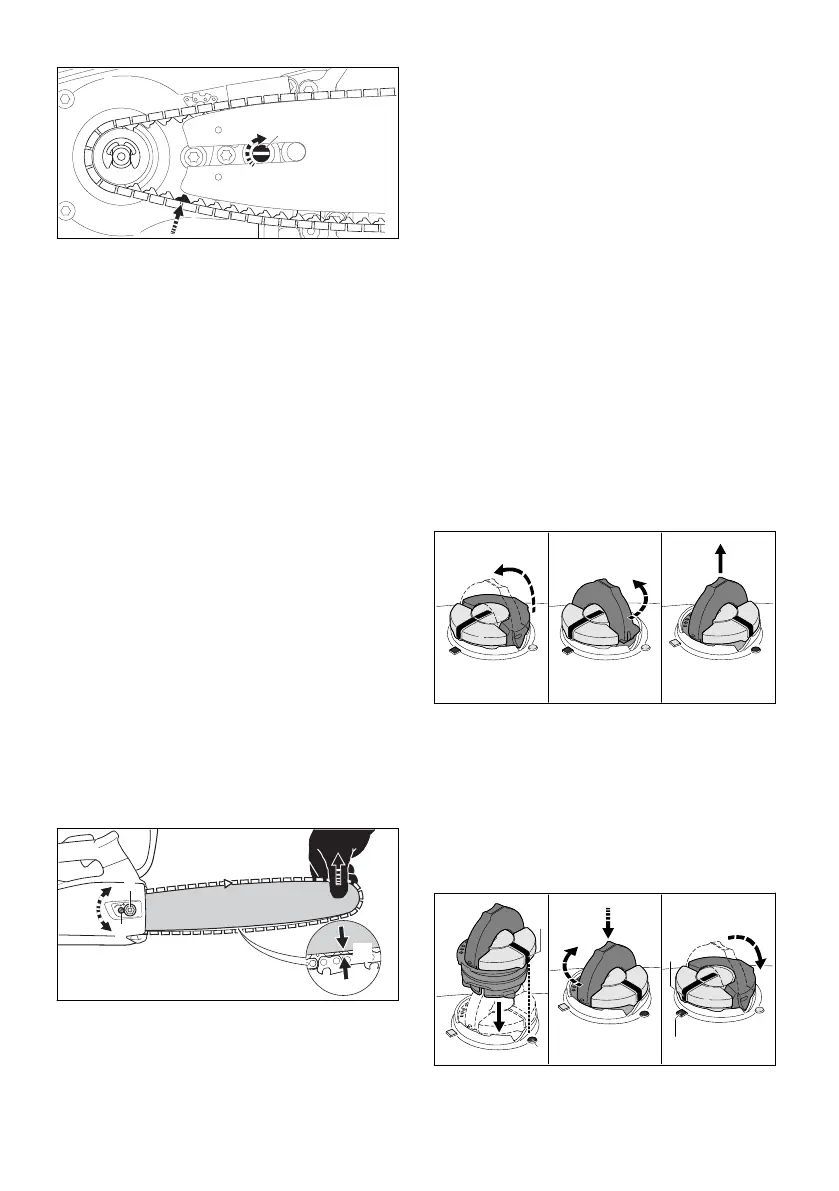

3
0000-GXX-3202-A1
Spannschraube (3) so lange im Uhrzeigersinn
drehen, bis die Sägekette an der Führungs‐
schiene anliegt. Dabei die Treibglieder der
Sägekette in die Nut der Führungsschiene füh‐
ren.
Die Führungsschiene (8) und die Sägekette
liegen an der Motorsäge an.
Kettenraddeckel (1) so an die Motorsäge anle‐
gen, dass er bündig mit der Motorsäge ist.
Mutter (2) aufschrauben und anziehen.
6.1.2 Führungsschiene und Sägekette
abbauen
Motorsäge ausschalten, Kettenbremse einle‐
gen und Akku herausnehmen.
Mutter abschrauben.
Kettenraddeckel abnehmen.
Spannschraube bis zum Anschlag gegen den
Uhrzeigersinn drehen.
Die Sägekette ist entspannt.
Führungsschiene und Sägekette abnehmen.
6.2 Sägekette spannen
Während der Arbeit dehnt sich die Sägekette aus
oder zieht sich zusammen. Die Spannung der
Sägekette ändert sich. Während der Arbeit muss
die Spannung der Sägekette regelmäßig geprüft
und nachgespannt werden.
Motorsäge ausschalten, Kettenbremse einle‐
gen und Akku herausnehmen.
a
1
2
0000-GXX-3203-A2
Mutter (2) lösen.
Kettenbremse lösen.
Führungsschiene an der Spitze anheben und
Spannschraube (1) so lange im Uhrzeigersinn
oder gegen den Uhrzeigersinn drehen, bis fol‐
gende Bedingungen erfüllt sind:
Der Abstand a in der Mitte der Führungs‐
schiene beträgt 1 mm bis 2 mm.
Die Sägekette kann noch mit zwei Fingern
und mit geringem Kraftaufwand über die
Führungsschiene gezogen werden.
Führungsschiene an der Spitze weiterhin
anheben und Mutter (2) anziehen.
Falls der Abstand a in der Mitte der Führungs‐
schiene nicht 1 mm bis 2 mm beträgt: Säge‐
kette erneut spannen.
6.3 Sägeketten-Haftöl einfüllen
Sägeketten-Haftöl schmiert und kühlt die umlau‐
fende Sägekette.
STIHL empfiehlt, ein STIHL Sägeketten-Haftöl
oder ein anderes für Motorsägen freigegebenes
Sägeketten-Haftöl zu verwenden.
Motorsäge ausschalten, Kettenbremse einle‐
gen und Akku herausnehmen.
Motorsäge so auf eine ebene Fläche legen,
dass der Öltank-Verschluss nach oben zeigt.
Bereich um den Öltank-Verschluss mit einem
feuchten Tuch reinigen.
0000-GXX-2930-A0
Bügel des Öltank-Verschlusses aufklappen.
Öltank-Verschluss bis zum Anschlag gegen
den Uhrzeigersinn drehen.
Öltank-Verschluss abnehmen.
Sägeketten-Haftöl so einfüllen, dass kein
Sägeketten-Haftöl verschüttet wird und der
Öltank nicht bis zum Rand gefüllt wird.
Falls der Bügel des Öltank-Verschlusses
zugeklappt ist: Bügel aufklappen.
2
3
1
0000-GXX-2931-A0
1
Öltank-Verschluss so einsetzen, dass die Mar‐
kierung (1) auf die Markierung (2) zeigt.
6 Motorsäge zusammenbauen deutsch
0458-007-9621-A 13
