► Se non si riesce ancora a chiudere il serbatoio
dell’olio: Non lavorare con la motosega e rivol‐
gersi ad un rivenditore STIHL.
La motosega non è in condizioni di sicurezza.

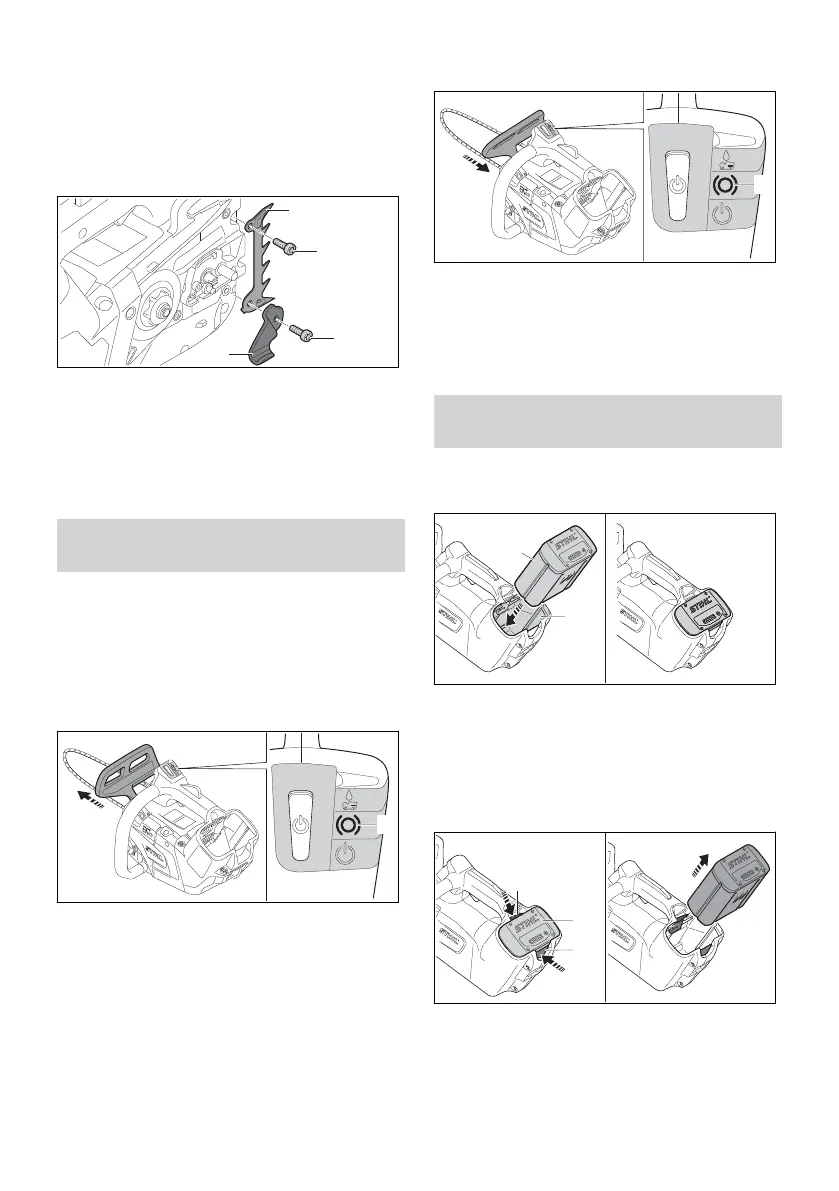

6.4 Montaggio dell'artiglio
1
2
4
3
0000098213_001
► Svitare la vite (4) e togliere il perno di recu‐
pero della catena (3).
► Applicare l'artiglio (1).
► Avvitare la vite (2).
► Applicare il perno recupero della catena (3).
► Avvitare la vite (4) e serrare.
► Avvitare saldamente la vite (2).
7 Inserire e sbloccare il freno
catena
7.1 Applicazione del freno catena
La motosega è dotata di un freno catena.
Il freno catena viene inserito automaticamente in
caso di contraccolpo sufficientemente forte della
motosega, oppure può essere inserito dall'u‐
tente.
1
0000098214_001
► Premere lo scudo di riparo mano con la mano
sinistra per allontanarlo dal manico tubolare.
Lo scudo di riparo mano s’innesta con scatto
udibile. Se è inserita una batteria: il
LED "FRENO CATENA" (1) si illumina. ll freno
catena è inserito.
7.2 Sbloccare il freno catena
1
0000098215_001
► Tirare lo scudo di riparo mano con la mano
sinistra in direzione dell'utilizzatore.
Lo scudo di riparo mano s’innesta con scatto
udibile. Se è inserita una batteria: il
LED "FRENO CATENA" (1) non è più acceso.
l freno catena è disinserito.
8 Inserire e togliere la batte‐
ria
8.1 Inserimento della batteria
► Applicare il freno catena.
1
2
0000-GXX-6242-A1
► Premere la batteria (1) fino al riscontro nel
vano batteria (2).
La batteria (1) scatta con un clic ed è bloccata.
8.2 Estrazione della batteria
► Sistemare la motosega su una superficie
piana.
2
1
1
0000-GXX-6243-A1
► Premere entrambe le leve di bloccaggio (1).
La batteria (2) è sbloccata e può essere
estratta.
