3 Übersicht

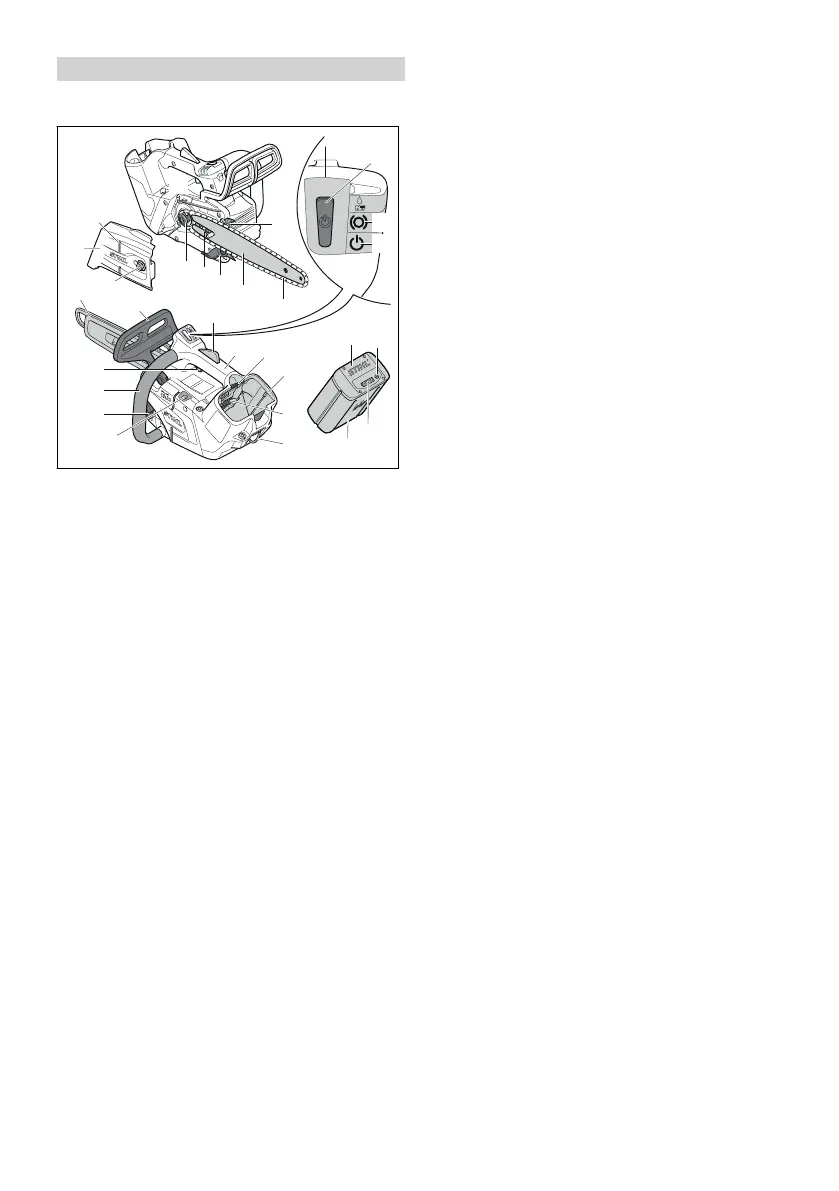

3.1 Motorsäge und Akku
11
1
3
6
5
7
8
13
14
9
4
15
20
18
17
23
22
21
24
19
12
25
27
26
10
#
2
16
#
0000098211_001
1 Kettenrad
Das Kettenrad treibt die Sägekette an.
2 Spannschraube
Die Spannschraube dient zum Einstellen der
Kettenspannung.
3 Krallenanschlag
Der Krallenanschlag stützt während der
Arbeit die Motorsäge am Holz ab.
4 Kettenfänger
Der Kettenfänger fängt eine abgeworfene
oder gerissene Sägekette auf.
5 Führungsschiene
Die Führungsschiene führt die Sägekette.
6 Sägekette
Die Sägekette schneidet das Holz.
7 Fällleiste
Mit der Fällleiste kann die Fällrichtung kon‐
trolliert werden.
8 Kettenraddeckel
Der Kettenraddeckel deckt das Kettenrad ab
und befestigt die Führungsschiene an der
Motorsäge.
9 Mutter
Die Mutter befestigt den Kettenraddeckel an
der Motorsäge.
10 Kettenschutz
Der Kettenschutz schützt vor Kontakt mit der
Sägekette.
11 Vorderer Handschutz
Der vordere Handschutz schützt die linke
Hand vor Kontakt mit der Sägekette, dient
zum Einlegen der Kettenbremse und löst bei
einem Rückschlag die Kettenbremse automa‐
tisch aus.
12 Entsperrtaster
Der Entsperrtaster dient zum Einschalten der
Motorsäge.
13 LED „KETTENBREMSE“
Die LED zeigt an, ob die Kettenbremse einge‐
legt ist.
14 LED „STATUS“
Die LED zeigt den Status der Motorsäge an.
15 Schalthebelsperre
Die Schalthebelsperre entsperrt den Schalt‐
hebel.
16 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Hal‐
ten und Führen der Motorsäge.
17 Sperrhebel
Der Sperrhebel hält den Akku im Akku-
Schacht.
18 Akku-Schacht
Der Akku-Schacht nimmt den Akku auf.
19 Luftfilter
Der Luftfilter filtert die vom Motor angesaugte
Luft.
20 Öse
Die Öse dient zum Einhängen der Motorsäge
während der Arbeit im Baum.
21 Ölpumpen-Einstellschraube
Die Ölpumpen-Einstellschraube dient zum
Einstellen der Fördermenge des Sägeket‐
ten‑Haftöls.
22 Öltank-Verschluss
Der Öltank-Verschluss verschließt den
Öltank.
23 Griffrohr
Das Griffrohr dient zum Halten, Führen und
Tragen der Motorsäge.
24 Schalthebel
Der Schalthebel schaltet die Motorsäge ein
und aus.
25 Akku
Der Akku versorgt die Motorsäge mit Energie.
26 Drucktaste
Die Drucktaste aktiviert die LEDs am Akku.
3 Übersicht deutsch
0458-007-9621-A 3
