► Spegnere la motosega, inserire il freno della
catena ed estrarre la batteria.
a
1
2
0000-GXX-3203-A2

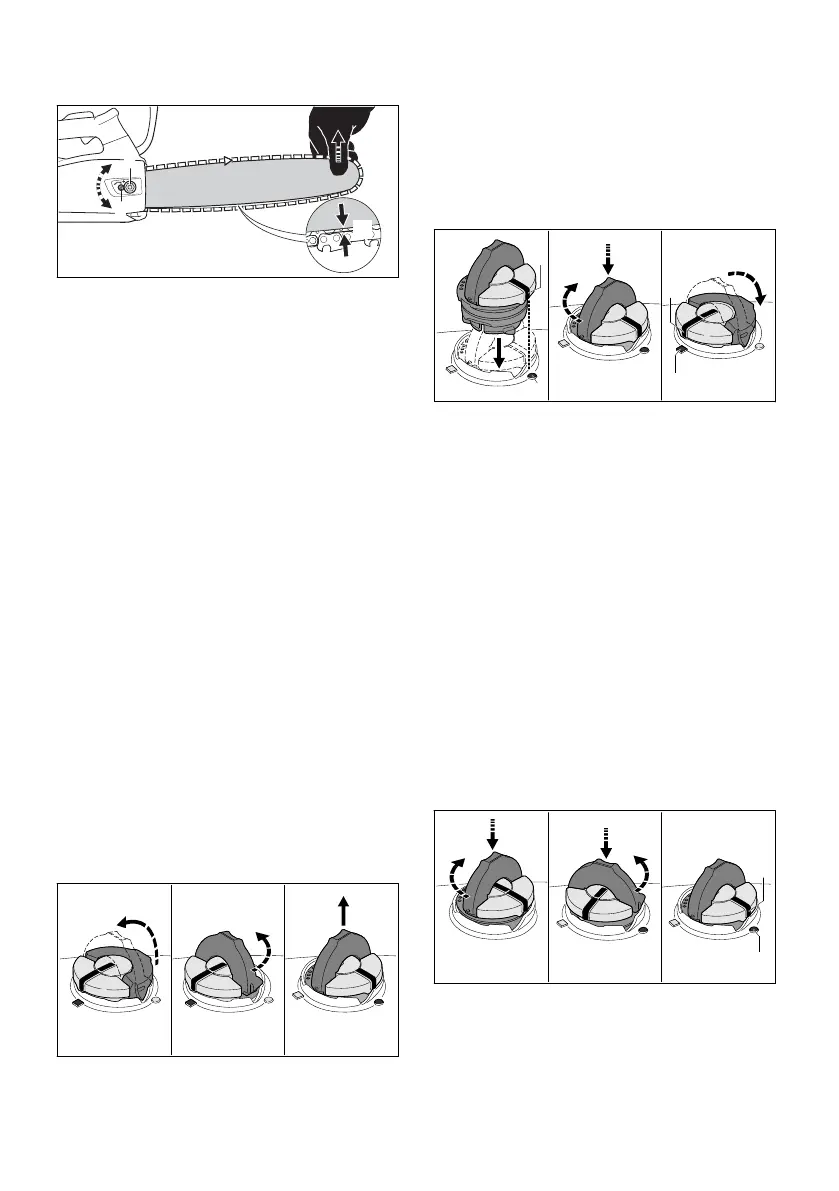

► Allentare il dado (2).
► Sbloccare il freno catena.
► Sollevare la spranga di guida sulla punta e
ruotare il tirante a vite (1) in senso orario o
antiorario fino a soddisfare le seguenti condi‐
zioni:
–
La distanza a al centro della spranga di
guida è compresa tra 1 mm e 2 mm.
–
La catena della sega può ancora essere
tirata sulla spranga di guida con due dita
senza fatica.
► Sollevare la spranga di guida sulla punta e
stringere saldamente i dadi (2).
► Se la distanza a al centro della spranga di
guida non è compresa tra 1 mm e 2 mm: ten‐
dere nuovamente la catena della sega.
6.3 Rabboccare olio per catena
L'olio per catena lubrifica e raffredda la catena in
circolazione.
STIHL raccomanda di utilizzare un olio per
catene STIHL o un altro olio per catene per
motoseghe approvato.
► Spegnere la motosega, inserire il freno della
catena ed estrarre la batteria.
► Posizionare la motosega su una superficie
piana di modo che il tappo del serbatoio dell'o‐
lio sia rivolto verso l'alto.
► Pulire la zona attorno al tappo del serbatoio
dell'olio con un panno umido.
0000-GXX-2930-A0
► Aprire la staffa del tappo del serbatoio dell’o‐
lio.
► Girare in senso antiorario il tappo del serba‐
toio dell’olio fino all’arresto.
► Togliere il tappo del serbatoio.
► Rabboccare l'olio per catena in modo tale da
evitare di spargerlo e non riempire il serbatoio
fino all'orlo.
► Se la staffa del tappo del serbatoio dell’olio è
chiusa: Aprire la staffa.
2
3
1
0000-GXX-2931-A0
1
► Inserire il tappo del serbatoio dell’olio in modo
tale che la tacca (1) sia rivolta verso la
tacca (2).
► Premere verso il basso il tappo del serbatoio
dell’olio e ruotarlo fino all’arresto in senso ora‐
rio.
Il tappo del serbatoio dell’olio scatta in modo
udibile. La tacca (1) è rivolta verso la tacca
(3).
► Verificare che il tappo del serbatoio dell’olio si
possa staccare verso l’alto.
► Se il tappo del serbatoio dell’olio non si riesce
a staccare verso l’alto: Chiudere la staffa del
tappo del serbatoio dell’olio.
Il serbatoio dell'olio è chiuso.
Se si riesce a togliere verso l’alto il tappo del ser‐
batoio dell’olio, occorre eseguire i seguenti pas‐
saggi:
► Inserire il tappo del serbatoio dell’olio nella
posizione desiderata.
1
0000-GXX-3135-A0
2
► Premere verso il basso il tappo del serbatoio
dell’olio e ruotarlo fino all’arresto in senso ora‐
rio.
► Premere verso il basso il tappo del serbatoio
dell’olio e ruotarlo in senso antiorario fintanto
che la tacca (1) è rivolta alla tacca (2).
► Riprovare a chiudere il serbatoio dell’olio.
6 Assemblaggio della motosega italiano
0458-007-9621-A 91
