Stihl MSA 220 T User Manual

1
2
0000-GXX-3113-A1

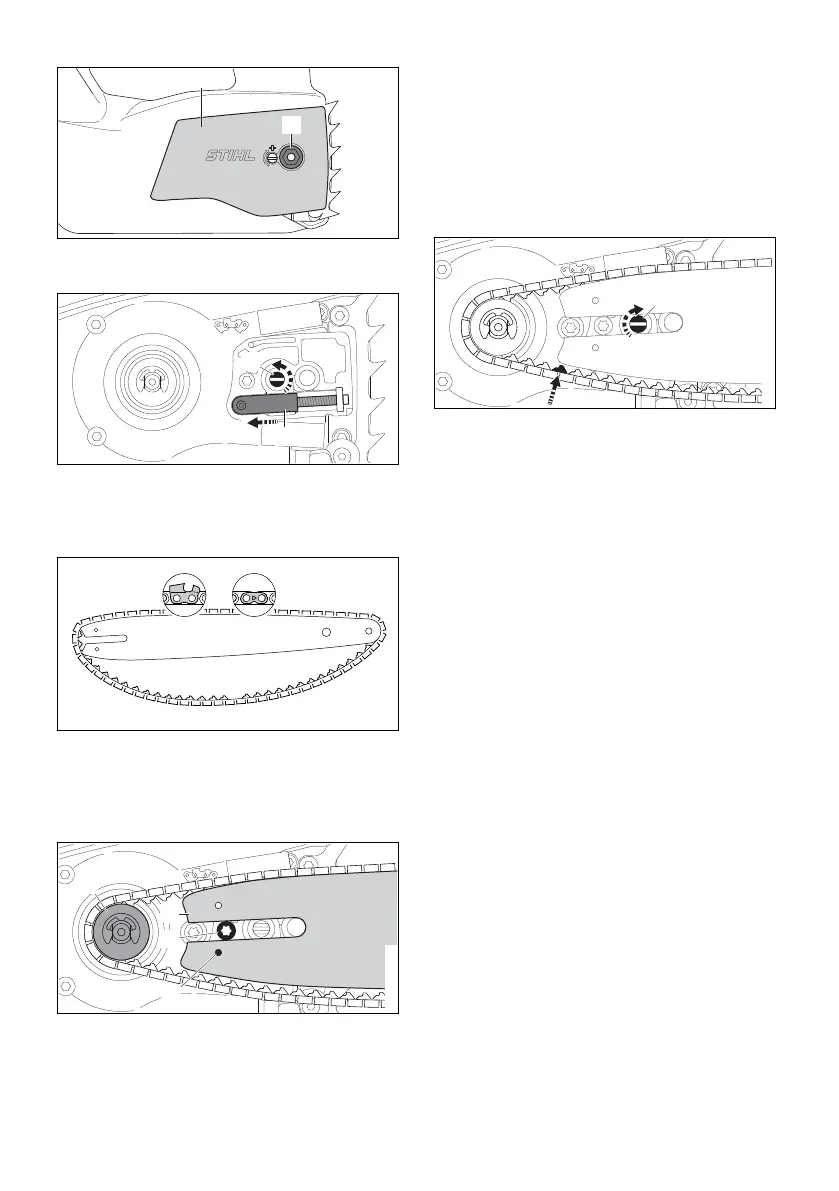

► Dévisser l'écrou (2).
► Enlever le couvercle de pignon (1).
3
4
0000-GXX-3114-A1
► Tourner la vis de tension (3) dans le sens
inverse des aiguilles d'une montre jusqu'à ce
que le coulisseau de tension (4) bute contre le
bord de la découpure du carter, à gauche.
0000-GXX-2130-A0
► Poser la chaîne dans la rainure du guide-
chaîne de telle sorte que, sur la face supéri‐
eure du guide-chaîne, les flèches estampées
sur les maillons intermédiaires de la chaîne
soient orientées dans le sens de rotation.
5
7
6
8
0000-GXX-3115-A1
► Poser le guide-chaîne et la chaîne sur la tron‐
çonneuse de telle sorte que les conditions sui‐
vantes soient remplies :
–
Les maillons d'entraînement de la chaîne
sont en prise sur les dents du pignon (5).
–
La tête de la vis (6) se trouve dans le trou
oblong du guide-chaîne (8).
–
Le tourillon du coulisseau de tension (4) se
trouve dans le trou (7) du guide-chaîne (8).
L'orientation du guide-chaîne (8) ne joue aucun
rôle. Le texte imprimé sur le guide-chaîne (8)
peut aussi se trouver à l'envers.
► Desserrer le frein de chaîne.
3
0000-GXX-3202-A1
► Tourner la vis de tension (3) dans le sens des
aiguilles d'une montre jusqu'à ce que la
chaîne s'applique contre le guide-chaîne.
Amener en même temps les maillons d'entraî‐
nement de la chaîne dans la rainure du guide-
chaîne.
Le guide-chaîne (8) et la chaîne s'appliquent
contre la tronçonneuse.
► Appliquer le couvercle de pignon (1) contre la
tronçonneuse de telle sorte qu'il affleure avec
la tronçonneuse.
► Visser l'écrou (2) et le serrer.
6.1.2 Démontage du guide-chaîne et de la
chaîne
► Arrêter la tronçonneuse, activer le frein de
chaîne et sortir la batterie.
► Dévisser l'écrou.
► Enlever le couvercle de pignon.
► Tourner la vis de tension à fond dans le sens
inverse des aiguilles d'une montre.
La chaîne est détendue.
► Enlever le guide-chaîne et la chaîne.
6.2 Tension de la chaîne
Au cours du travail, la chaîne se dilate ou se
rétrécit. La tension de la chaîne varie. Au cours
du travail, il faut régulièrement contrôler la ten‐
sion de la chaîne et retendre la chaîne si néces‐
saire.
► Arrêter la tronçonneuse, activer le frein de
chaîne et retirer la batterie.
6 Assemblage de la tronçonneuse français
0458-007-9621-A 63
