Stihl RE 118 - Démontage, Montage de la Lance; Transport de Lappareil

RE 108, RE 118, RE 128 PLUS
français
60

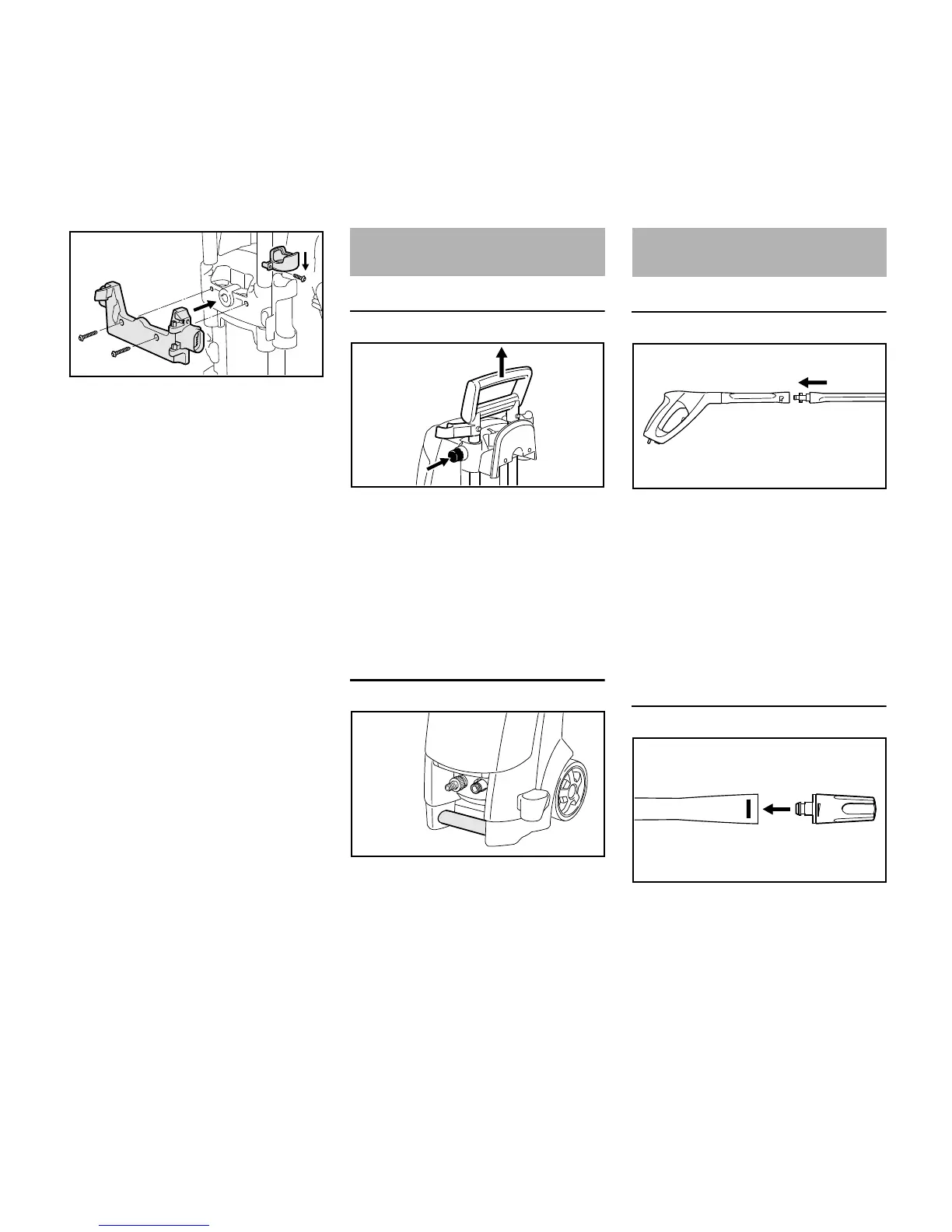

N Glisser l’anneau de retenue (1) sur
le support du dispositif de
pulvérisation
N Fixer le support (2) pour cassette à
tuyau plat avec les vis fournies
Poignée réglable en hauteur
N Enfoncer le bouton (1) et tirer la
poignée (2) vers le haut jusqu’en
butée.
N Relâcher le bouton et tirer / faire
coulisser une nouvelle fois la
poignée jusqu’à ce que les rails
télescopiques s’enclenchent.
Poignée de transport (RE 118, 128
PLUS seulement)
La poignée de transport permet de
porter l’appareil.
Lance
N Insérer la lance (1) dans le
logement du pistolet
pulvérisateur (2), la tourner de 90°
et l’enclencher.
Démontage
N Insérer la lance (1) dans le
logement du pistolet
pulvérisateur (2), la tourner de 90°
et l’extraire du logement.
Buse
N Insérer la buse (3) dans la lance
jusqu’à ce que le verrou (4)
s’enclenche. La tête du verrou est
alors de nouveau projetée vers
l’extérieur. La buse à jet plat
1
650BA029 KN
2
Transport de l'appareil
1
2
650BA004 KN
650BA023 KN
Démontage, montage de la
lance
650BA012 KN
12
666BA014 KN
3
4
-
+
