RE 143, RE 143 PLUS, RE 163, RE 163 PLUS
deutsch
11

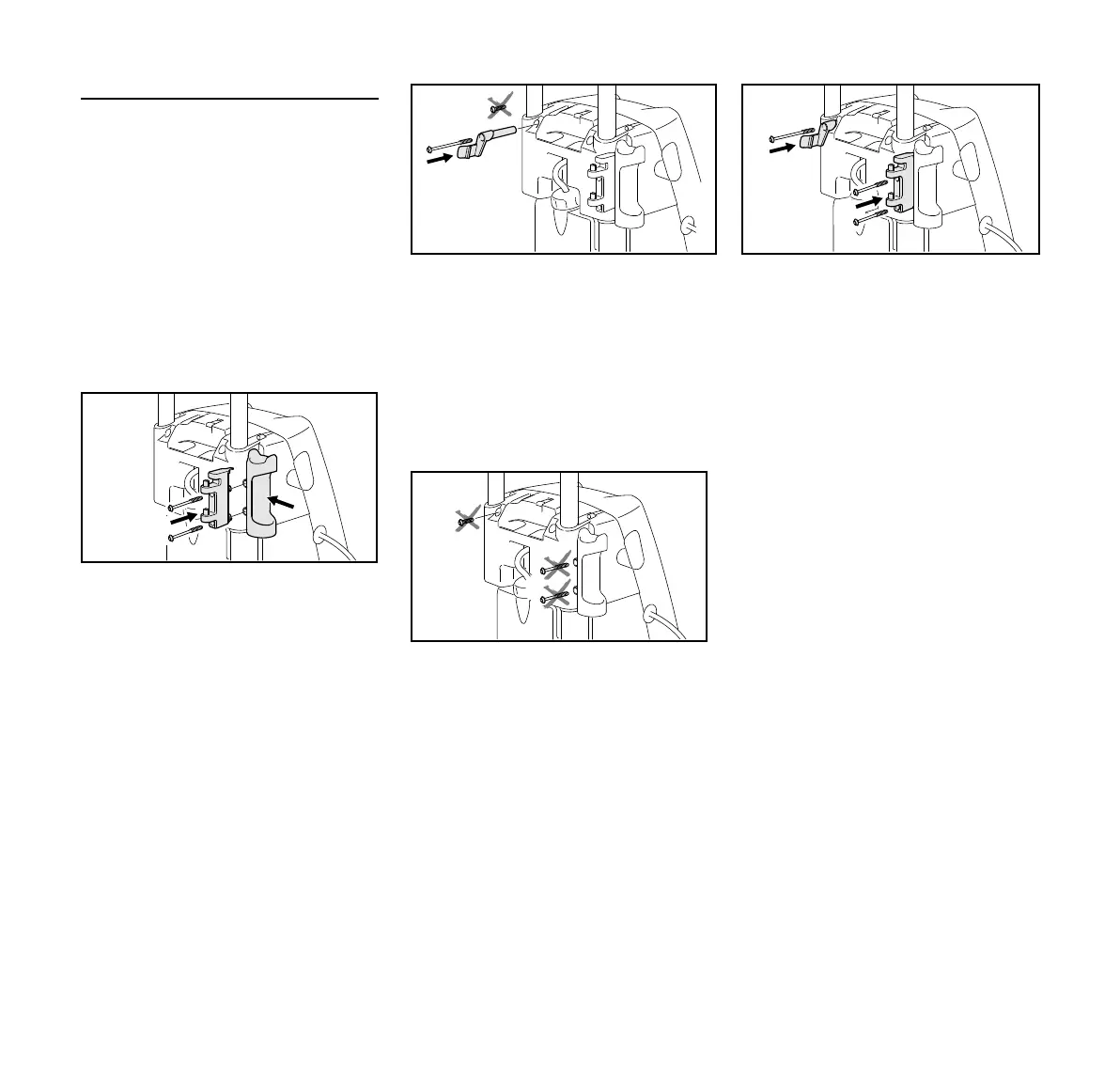

Halter für Flachschlauchkassette
Die Flachschlauchkassette ist
länderabhängig im Lieferumfang
enthalten oder als Sonderzubehör
erhältlich.
Die Halter für die Flachschlauchkassette
sind bei allen Ausführungen im
Lieferumfang enthalten und können bei
Bedarf montiert werden.
Montage der Halter bei Ausführungen
mit mitgelieferter
Flachschlauchkassette
N Halter für die
Flachschlauchkassette (1) mit den
mitgelieferten Schrauben (2) am
Halter der Spritzpistole (3)
befestigen
N Schraube (4) herausdrehen
N Rasthaken für die
Flachschlauchkassette (5) mit der
mitgelieferten Schraube (6)
befestigen
Montage der Halter bei Ausführungen
ohne mitgelieferter
Flachschlauchkassette
N Schrauben (1) vom Halter der
Spritzpistole herausdrehen
N Schraube (2) herausdrehen
N Halter für die
Flachschlauchkassette mit den
mitgelieferten Schrauben (3)
befestigen
N Rasthaken für die
Flachschlauchkassette mit der
mitgelieferten Schraube (4)
befestigen
1
3
1607BA036 KN
2
5
1607BA037 KN
4
6
1
1607BA026 KN
2
3
1607BA027 KN
4
