Stihl RE 163 - Démontage, Montage de la Lance; Transport de Lappareil

RE 143, RE 143 PLUS, RE 163, RE 163 PLUS
français
81

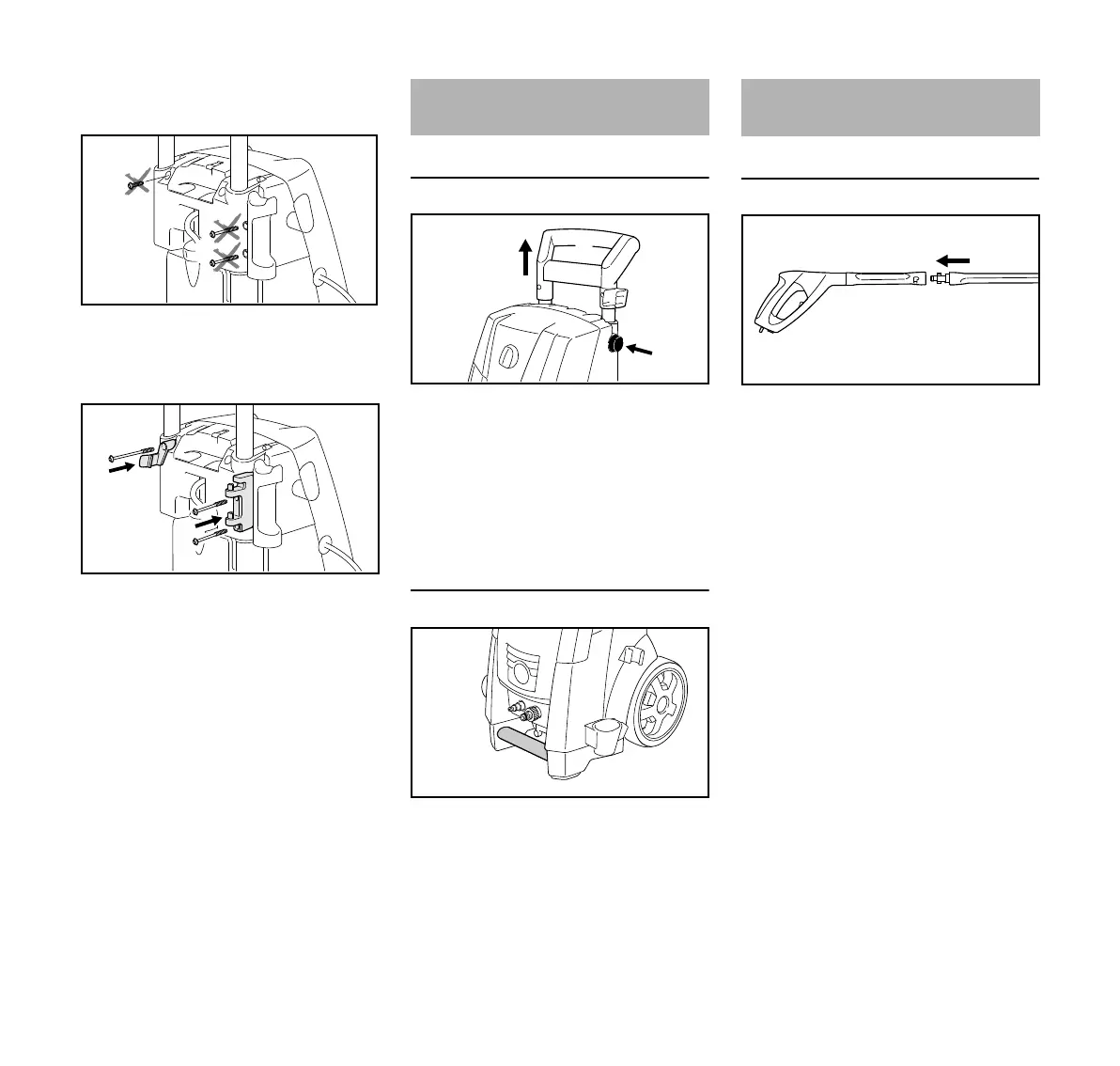

Montage des supports sur les versions
livrées sans cassette de flexible plat
N Dévisser les vis (1) du support de
pistolet.
N Dévisser la vis (2).
N Fixer les supports de cassette de
flexible plat à l'aide des vis (3)
jointes.
N Fixer le crochet d'encliquetage pour
cassette de flexible plat à l'aide de la
vis (4) jointe.
Poignée ajustable en hauteur
N Enfoncer le bouton (1) et tirer la
poignée (2) vers le haut, jusqu'en
butée.
N Relâcher le bouton et tirer / pousser
encore une fois la poignée, jusqu'à
ce que les glissières télescopiques
s'encliquettent.
Poignée de transport
La poignée de transport permet de
porter l'appareil.
Lance
N Insérer la lance (1) dans le
logement du pistolet
pulvérisateur (2), la tourner de 90°
et l’enclencher.
Démontage
N Insérer la lance (1) dans le
logement du pistolet
pulvérisateur (2), la tourner de 90°
et l’extraire du logement.
1
1607BA026 KN
2
3
1607BA027 KN
4
Transport de l'appareil
2
1607BA006 KN
1
1607BA049 KN
Démontage, montage de la
lance
650BA012 KN
12
