RE 143, RE 143 PLUS, RE 163, RE 163 PLUS
Nederlands
218

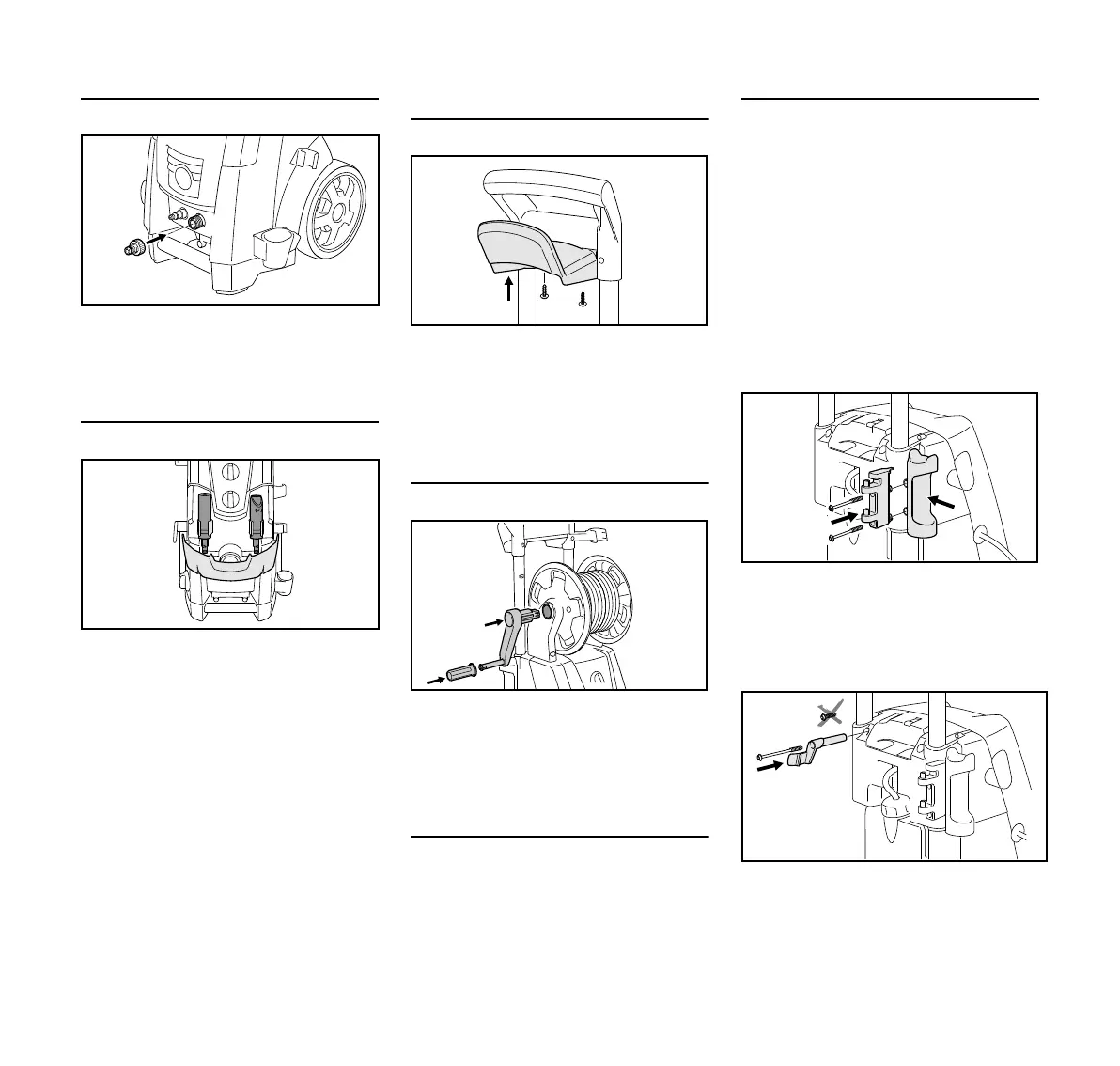

Aansluitnippel op watertoevoer
N Aansluitnippel (1) op de
watertoevoer (2) draaien en
handvast draaien
Opbergvak voor sproeiers
N Klep openen – in de houders
kunnen de rotorsproeier en de
vlakstraalsproeier worden bewaard
Houder voor hogedrukslang RE 143,
RE 163
N Houder (1) voor de hogedrukslang
aan de onderzijde van de
handgreep plaatsen en met behulp
van de bouten (2) bevestigen
Slinger van de slanghaspel
RE 143 PLUS, RE 163 PLUS
N Draaibare handgreep (1) op de
slinger (2) schuiven
N Slinger (2) vastklikken in de
koppeling (3) van de slanghaspel
Toebehoren opbergen
De reinigingsnaald en het overige
toebehoren kunnen direct op het
apparaat worden opgeborgen – zie
"Belangrijke componenten".
Houder voor platteslangcassette
De platteslangcassette behoort,
afhankelijk van de exportuitvoering, tot
de leveringsomvang of is als speciaal
toebehoren leverbaar.
De houder voor de platteslangcassette
behoort bij alle uitvoeringen tot de
leveringsomvang en kan, indien
gewenst, worden gemonteerd.
Montage van de houder bij de
uitvoeringen met een meegeleverde
platteslangcassette
N Houder voor de
platteslangcassette (1) met behulp
van de meegeleverde bouten (2) op
de houder voor het spuitpistool (3)
bevestigen
N Bout (4) losdraaien
N De arrêteerhaak voor de
platteslangcassette (5) met de
meegeleverde bout (6) bevestigen
2
1607BA047 KN
1
1607BA014 KN
1
1607BA004 KN
2
3
2
1
1607BA048 KN
1
3
1607BA036 KN
2
5
1607BA037 KN
4
6
