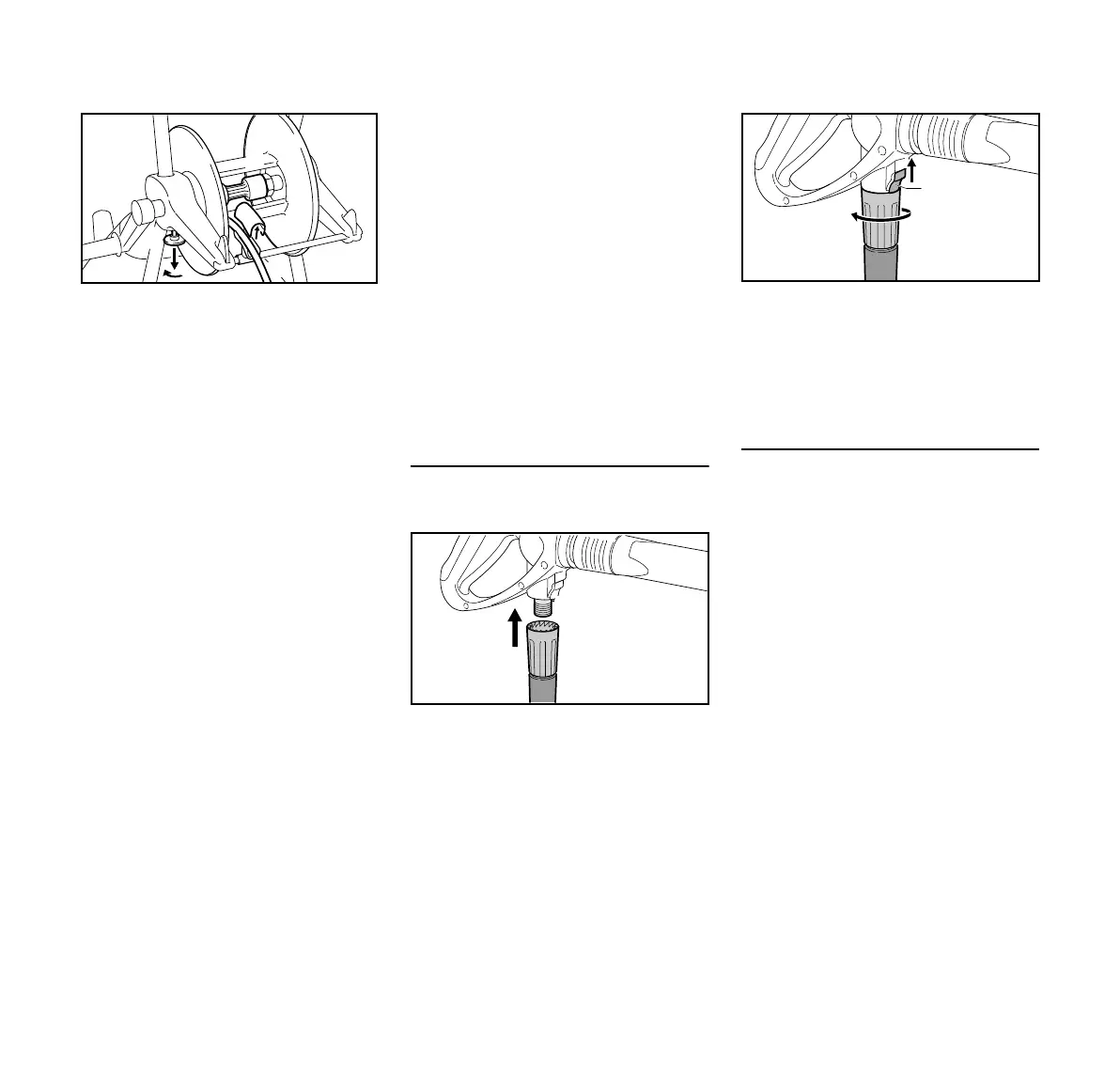

Hochdruckschlauch abbauen
N Bremse der Schlauchtrommel lösen
Zum Lösen der
Schlauchtrommelbremse den Knopf (1)
nach unten ziehen und gegen den
Uhrzeigersinn drehen.
Zum Arretieren der Schlauchtrommel
den Knopf (1) der
Schlauchtrommelbremse im
Uhrzeigersinn drehen und durch
leichtes Drehen an der Kurbel einrasten.
N Hochdruckschlauch (2) abwickeln
N Schlauchführung (3) öffnen
N Überwurfmutter (4) abdrehen
N Hochdruckschlauch (2) vom
Anschlussstutzen ziehen
Hochdruckschlauch anbauen
N Hochdruckschlauch (2) auf den
Anschlussstutzen der
Schlauchtrommel schieben
N Überwurfmutter (4) ansetzen, von
Hand aufdrehen und festziehen
N Hochdruckschlauch in die
Schlauchführung (3) einlegen und
Schlauchführung schließen
N Bremse (1) der Schlauchtrommel
lösen, Hochdruckschlauch
aufwickeln
Bei Bedarf kann der Hochdruckschlauch
direkt am Hochdruckschlauchanschluss
des Gerätes angeschlossen werden.
Dazu:
N Überwurfmutter des
Hochdruckanschlusses lösen und
abnehmen
N Hohlschraube mit
Innensechskantschlüssel SW 8
herausdrehen
N Hochdruckschlauch von der
Schlauchtrommel lösen
N Hochdruckschlauch wie bei
Geräten ohne Schlauchtrommel
anschließen
Hochdruckschlauch an der Spritzpistole
anbauen
N Hochdruckschlauch (1) auf den
Anschlussstutzen (2) schieben
N Überwurfmutter (3) ansetzen, von
Hand aufdrehen und festziehen
abbauen
N Schieber (4) in Pfeilrichtung
drücken und halten
N Überwurfmutter (3) lösen und in
Pfeilrichtung vom Anschlussstutzen
herunterdrehen
Hochdruckschlauchverlängerung
Grundsätzlich immer nur eine
Hochdruckschlauchverlängerung
verwenden – siehe "Sonderzubehör"
