Stihl RE 471 User Manual

RE 361, RE 361 PLUS, RE 461, RE 461 PLUS, RE 471 PLUS
português
123

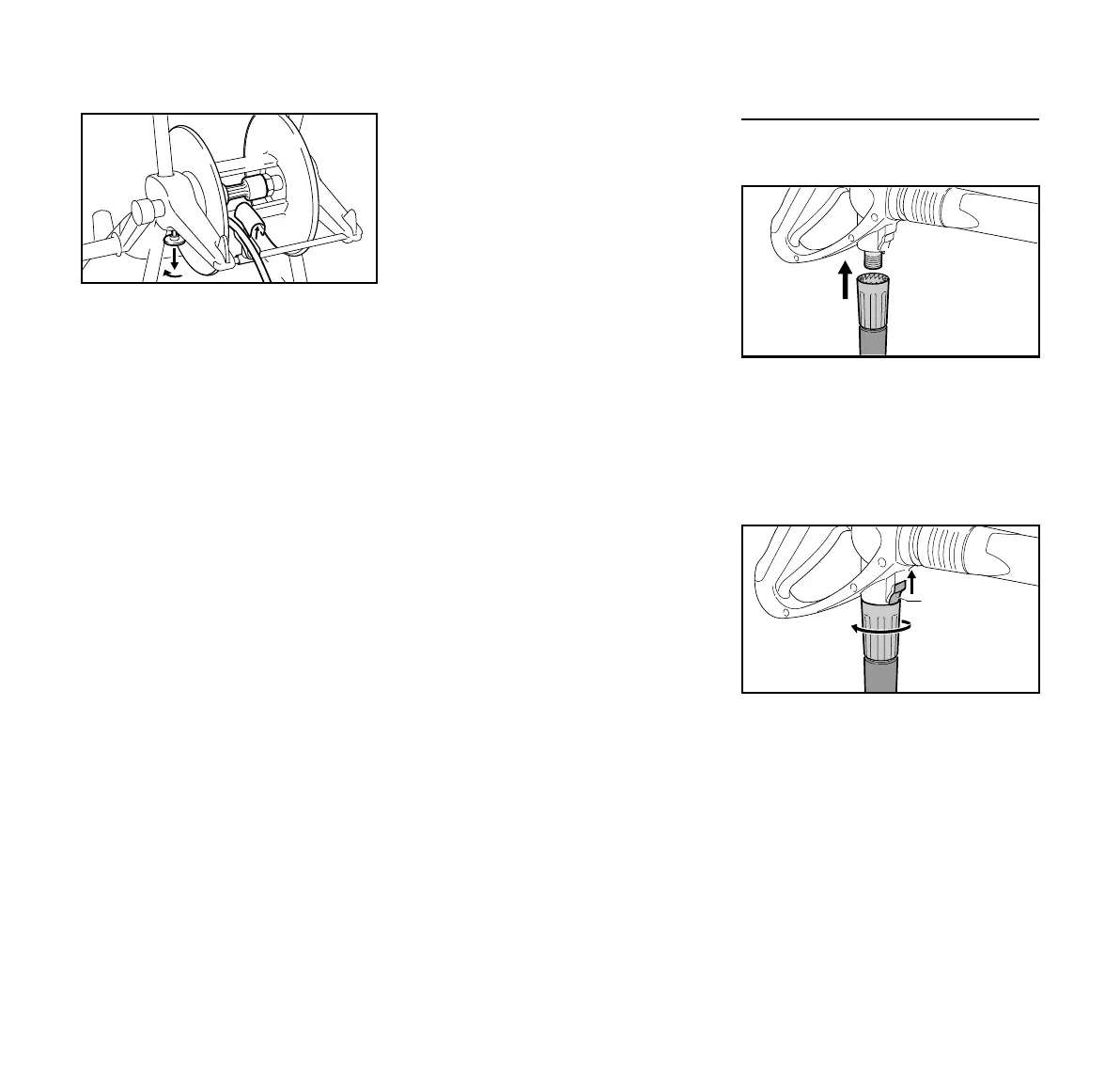

Desmontar a mangueira de alta pressão
N Desbloquear o travão do tambor
para mangueiras
Para desbloquear o travão do tambor
para mangueiras, puxar o botão (1) para
baixo, e girá-lo no sentido contrário aos
ponteiros do relógio.
Para reter o tambor para mangueiras,
girar o botão (1) do travão do tambor
para mangueiras no sentido dos
ponteiros do relógio, e engatá-lo ao girar
levemente na manivela.
N Desenrolar a mangueira de alta
pressão (2)
N Abrir a condução da mangueira (3)
N Desatarraxar a porca com capa (4)
N Tirar a mangueira de alta
pressão (2) do bocal
Aplicar a mangueira de alta pressão
N Enfiar a mangueira de alta
pressão (2) no bocal do tambor
para mangueiras
N Colocar a porca com capa (4),
atarraxá-la manualmente, e
apertá-la bem
N Inserir a mangueira de alta pressão
da condução da mangueira de alta
pressão (3) e fechar a condução da
mangueira
N Desbloquear o travão (1) do tambor
para mangueiras, enrolar a
mangueira de alta pressão
A mangueira de alta pressão pode ser
ligada directamente à união da
mangueira de alta pressão da lavadora
em caso de necessidade.
Para isto:
N Soltar a porca com capa da ligação
de alta pressão, e retirá-la
N Desaparafusar o parafuso oco com
uma chave para parafusos
sextavados internos SW 8
N Soltar a mangueira de alta pressão
do tambor para mangueiras
N Ligar a mangueira de alta pressão
como nas lavadoras sem tambor
para mangueiras
Mangueira de alta pressão na pistola de
ejecção
Aplicação
N Enfiar a mangueira de alta
pressão (1) no bocal (2)
N Colocar a porca com capa (3),
atarraxá-la manualmente, e
apertá-la bem
Desmontagem
N Puxar a corrediça (4) em direcção
da seta, e segurá-la
N Soltar a porca com capa (3), e
desatarraxá-la do bocal no sentido
da seta
4
3
1
2
671BA030 KN
1
2
3
647BA022 KN
647BA023 KN
3
4
