Stihl RE 661 - Aplicar, Desmontar a Mangueira de Alta Pressão; Montar, Desmontar O Tubo de Injecção

RE 661, RE 661 PLUS, RE 961 PLUS
português
151

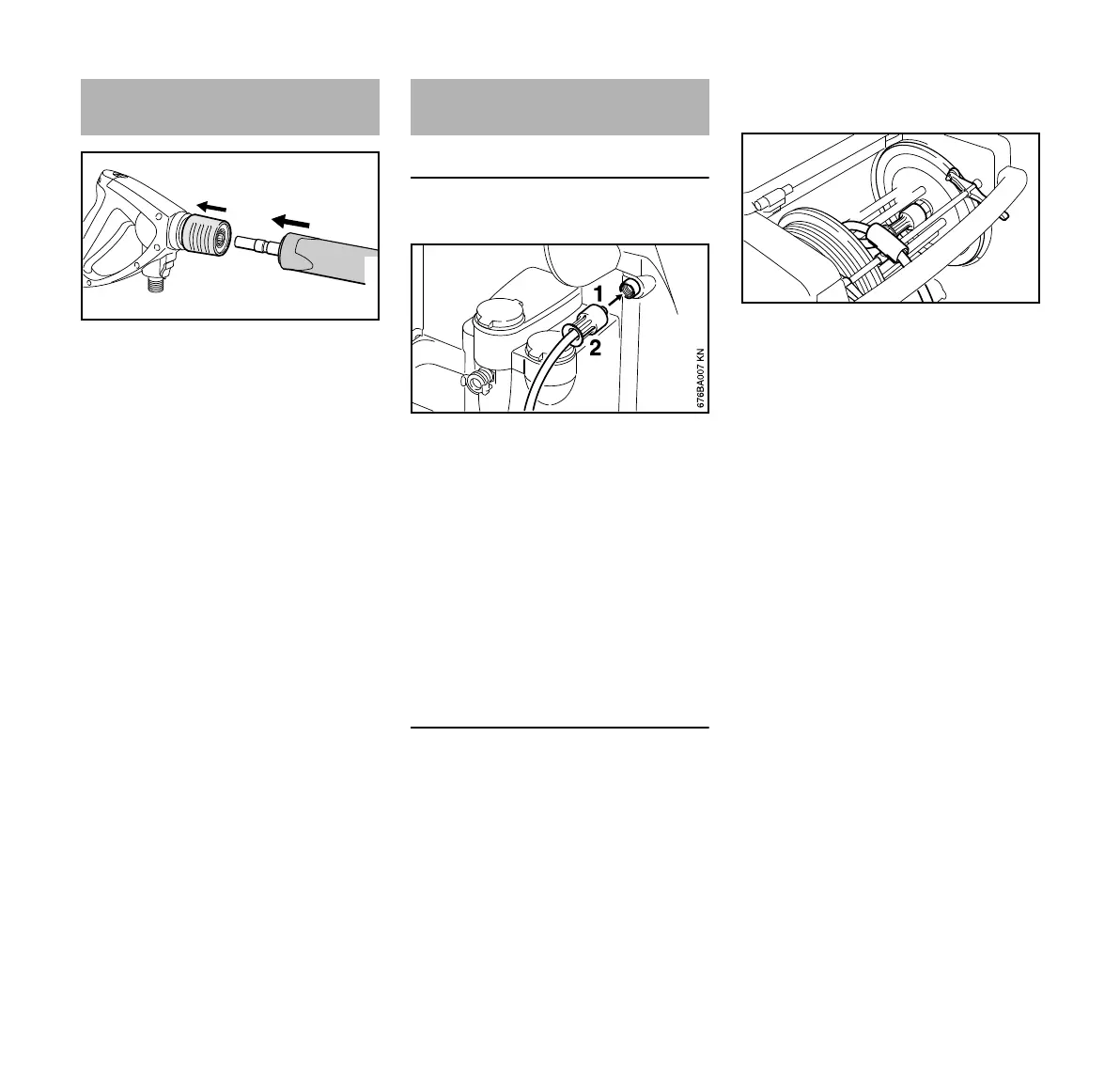

N Puxar a embreagem (1) para trás, e
segurá-la
N Enfiar o tubo de injecção (2) no
assento da pistola de ejecção resp.
puxá-lo para fora da pistola de
ejecção para a desmontagem
N Largar a embreagem (1)
Lavadoras sem tambor da mangueira
Aplicar a mangueira de alta pressão
N Puxar a mangueira de alta
pressão (1) sobre o bocal da
lavadora
N Colocar a porca de capa (2),
atarraxá-la manualmente, e
apertá-la bem
Desmontar a mangueira de alta
pressão
N Desatarraxar a porca de capa (2)
N Tirar a mangueira de alta
pressão (1) do bocal
Lavadoras com tambor da mangueira
A mangueira de alta pressão já está
ligada.
Desmontar a mangueira de alta
pressão
N Desbloquear o travão (1) do tambor
da mangueira
Puxar a alavanca (1) para baixo para
desbloquear o travão do tambor da
mangueira.
Puxar a alavanca (1) firmemente para
cima para a travar até que o tambor da
mangueira esteja retido.
N Desenrolar a mangueira de alta
pressão (2)
N Desatarraxar a porca de capa (3)
N Abrir a conduta da mangueira (4)
N Tirar a mangueira de alta
pressão (2) do bocal
Aplicar a mangueira de alta pressão
N Puxar a mangueira de alta
pressão (2) sobre o bocal do
tambor da mangueira
N Colocar a porca de capa (3),
atarraxá-la manualmente, e
apertá-la bem
N Inserir a mangueira de alta pressão
na conduta da mangueira (4), e
fechar a conduta da mangueira
Montar, desmontar o tubo
de injecção
647BA021 KN
1
2
Aplicar, desmontar a
mangueira de alta pressão
4
2
3
1
676BA037 KN
