0478 111 9935 B - IT
102
7.1 Informazioni generali
● Per l’esecuzione di tutti i lavori descritti
posizionare l’apparecchio su di un
fondo orizzontale, piano e stabile.
7.2 Montaggio del manubrio
(RM 4 R, RM 4 RT, RM 4 RV)
● Inserire i manicotti di
protezione (E) con il lato lungo verso
l’interno sulla parte superiore del
manubrio (1).
● Mantenere ferma la parte superiore del
manubrio (1) sulla parte inferiore del
manubrio (2) e inserire le viti (C)
dall’interno verso l’esterno attraverso gli
alesaggi (3).
● Avvitare la leva di fissaggio rapido (D)
alle viti (C) (dovrebbe sporgere circa un
passo di filettatura della vite) e ribaltare
verso l’alto.

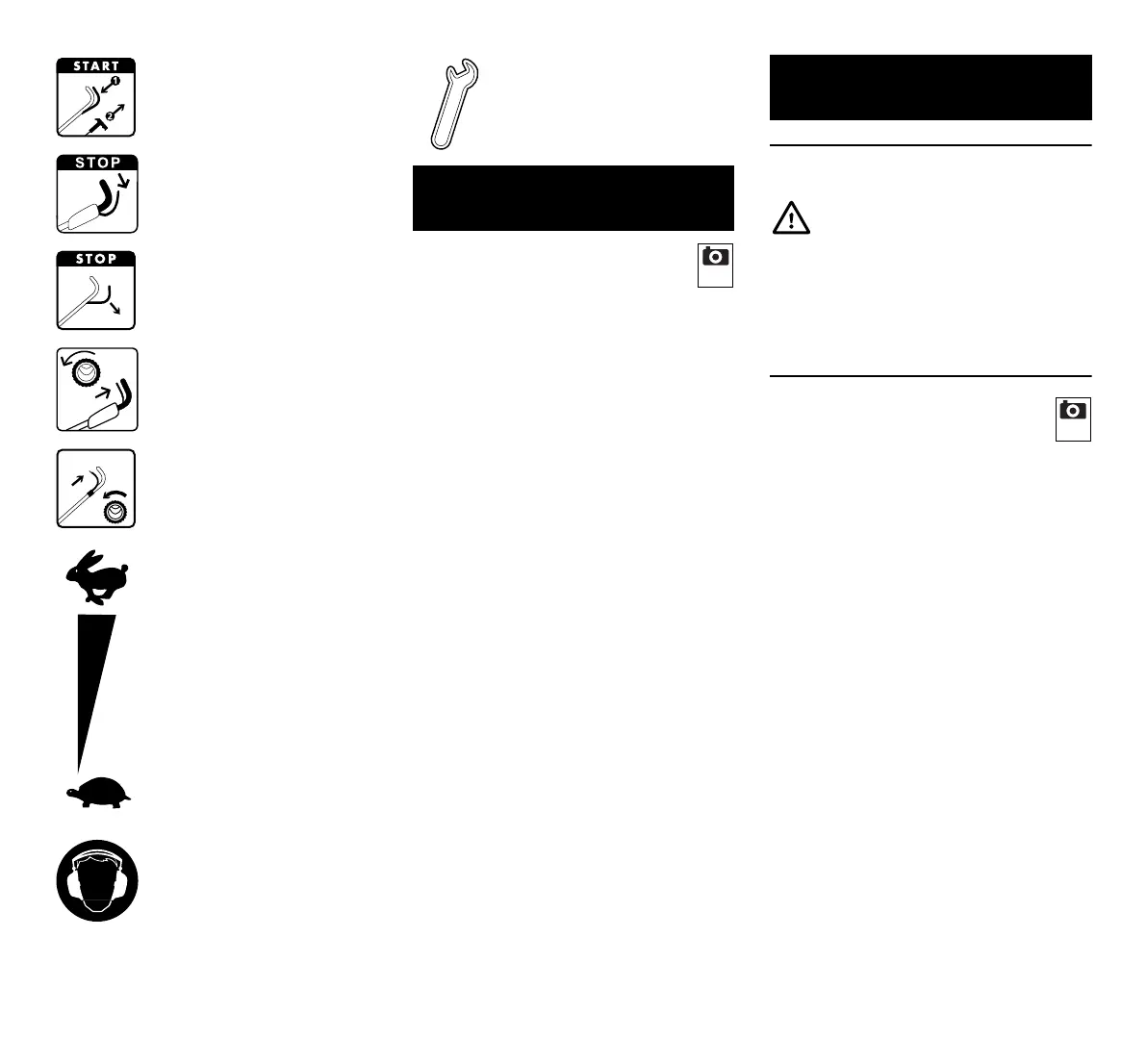

RM 4 RTP:
Avviare il motore a
combustione.
RM 4 R, RM 4 RT,
RM 4 RV:
Spegnere il motore a
combustione.
RM 4 RTP:
Spegnere il motore a
combustione.
RM 4 RT, RM 4 RV:
Inserire la trazione.
RM 4 RTP:
Inserire la trazione.
RM 4 RV:
Regolare la velocità di
guida. (Ö 11.3)
RM 4 RTP:
Durante il lavoro indossare
protezioni per l’udito.
Contrassegno della posi-
zione di servizio sul
segmento di bloccaggio.
(Ö 12.1)
6. Equipaggiamento fornito
Pos. Descrizione Pz.
A Corpo apparecchio con
manubrio
1
− Istruzioni per l’uso 1
− Istruzioni per l’uso del
motore a combustione
1
RM 4 R, RM 4 RT, RM 4 RV:
B Fascetta fermacavo 2
C Viti con testa a calotta
piatta
2
D Leva di fissaggio rapido 2
E Manicotti di protezione 2
RM 4 RTP:
B Fascetta fermacavo 2
F Viti con testa a calotta
piatta
2
G Rondelle di sicurezza 2
H Dadi di sicurezza 2
I Manicotti di protezione 2
2
7. Preparazione per la messa
in servizio dell'apparecchio
Pericolo di lesioni
Osservare in particolare le
indicazioni riportate al capitolo "Per
la vostra sicurezza". (Ö 4.)
3
