Stihl RM 4 R User Manual

0478 111 9935 B - FR
60
7.1 Généralités
● Pour tous les travaux décrits, placer
l’appareil sur une surface horizontale,
plate et stable pour les effectuer.
7.2 Montage du guidon (RM 4 R,
RM 4 RT, RM 4 RV)
● Insérer les douilles de
protection (E), côté long vers l’intérieur,
sur la partie supérieure du guidon (1).
● Tenir la partie supérieure du guidon (1)
au niveau de la partie inférieure du
guidon (2) et insérer les vis (C) de
l’intérieur vers l’extérieur par les
alésages (3).
● Visser les tendeurs rapides (D) sur les
vis (C) (environ un filet de la vis doit
ressortir) et le rabattre vers le haut.
● Contrôle du montage correct :
Les tendeurs rapides (D) doivent être
serrés jusqu’à ce qu’ils reposent tout
près du guidon et que la partie
supérieure du guidon soit reliée
étroitement à la partie inférieure du
guidon.
Si le guidon n’est pas bien fixé ou que
les tendeurs rapides ne sont pas logés
correctement, ouvrir ces derniers et les
régler correctement en les dévissant et
les vissant.

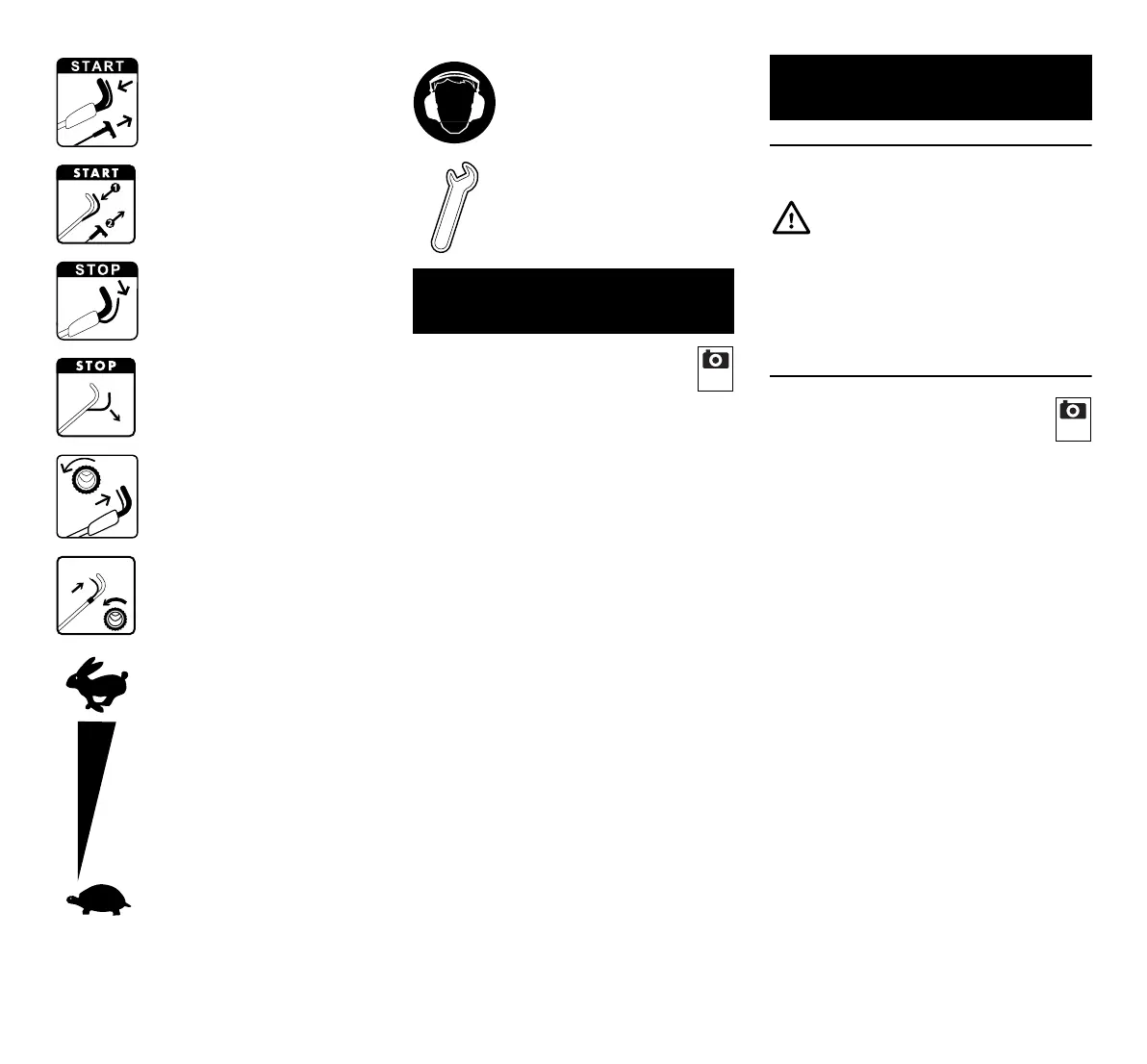

RM 4 R, RM 4 RT,
RM 4 RV :
Démarrer le moteur à
combustion.
RM 4 RTP :
Démarrer le moteur à
combustion.
RM 4 R, RM 4 RT,
RM 4 RV :
Couper le moteur à
combustion.
RM 4 RTP :
Couper le moteur à
combustion.
RM 4 RT, RM 4 RV :
Mettre l’entraînement en
marche.
RM 4 RTP :
Mettre l’entraînement en
marche.
RM 4 RV :
Régler la vitesse de dépla-
cement. (Ö 11.3)
RM 4 RTP :
Porter une protection acous-
tique pendant l’utilisation.
Repère de la position
d’entretien au niveau du
segment d’arrêt. (Ö 12.1)
6. Contenu de l’emballage
Rep. Désignation Qté
A Appareil de base avec
guidon
1
− Manuel d’utilisation 1
− Notice d’utilisation du
moteur à combustion
1
RM 4 R, RM 4 RT, RM 4 RV:
B Collier de câbles 2
C Vis à tête bombée 2
D Tendeurs rapides 2
E Douilles de protection 2
RM 4 RTP:
B Collier de câbles 2
F Vis à tête bombée 2
G Rondelles d’arrêt 2
H Écrous de sécurité 2
I Douilles de protection 2
2
7. Préparation de l’appareil
Risque de blessures
Respecter les consignes de
sécurité dans le chapitre
« Consignes de sécurité » (Ö 4.).
3

Stihl RM 4 R Specifications

General

Type	Walk behind lawn mower
Motor type	Single cylinder OHV
Cutting width	530 mm
Grass catcher	No
Product color	Black, Orange, White
Uncertainty K	1.6 m/s²
Ergonomic handle	Yes
Housing material	Steel
Number of wheels	4 wheel(s)
Rotational speed	2800 RPM
Maximum lawn area	1500 m²
Sound power level	93 dB
Handle(s) features	Soft grip
Vibration emission	3.2 m/s²
Engine displacement	149 cm³
Maximum cutting height	70 mm
Minimum cutting height	30 mm
Motor power	3 hp
Engine power	2200 W
Power source	Gasoline

Weight and Dimensions

Weight	34000 g
