7.1 Općenito
● Za sve opisane radove postavite uređaj
na vodoravnu, ravnu i čvrstu podlogu.
7.2 Montaža upravljača (RM 4 R,
RM 4 RT, RM 4 RV)
● Zaštitne čahure (E) utaknite s
dužom stranom prema unutra na gornji
dio upravljača(1).
● Gornji dio upravljača (1) držite na
donjem dijelu upravljača (2) i vijke (C)
utaknite iznutra prema van kroz
provrte (3).
● Brzi pritezač (D) navrnite na vijcima (C)
(treba viriti van otprilike jedan navoj
vijka) i preklopite prema gore.
● Provjera pravilne montaže:
Brzi pritezači (D) moraju biti stegnuti
toliko da usko naliježu na upravljač i da
je gornji dio upravljača čvrsto fiksiran u
donjem dijelu upravljača.
Ako upravljač nije čvrsto montiran ili
brzi pritezači ne sjede ispravno, otvorite
brze pritezače te ih pravilno namjestite
odvrtanjem i zavrtanjem.

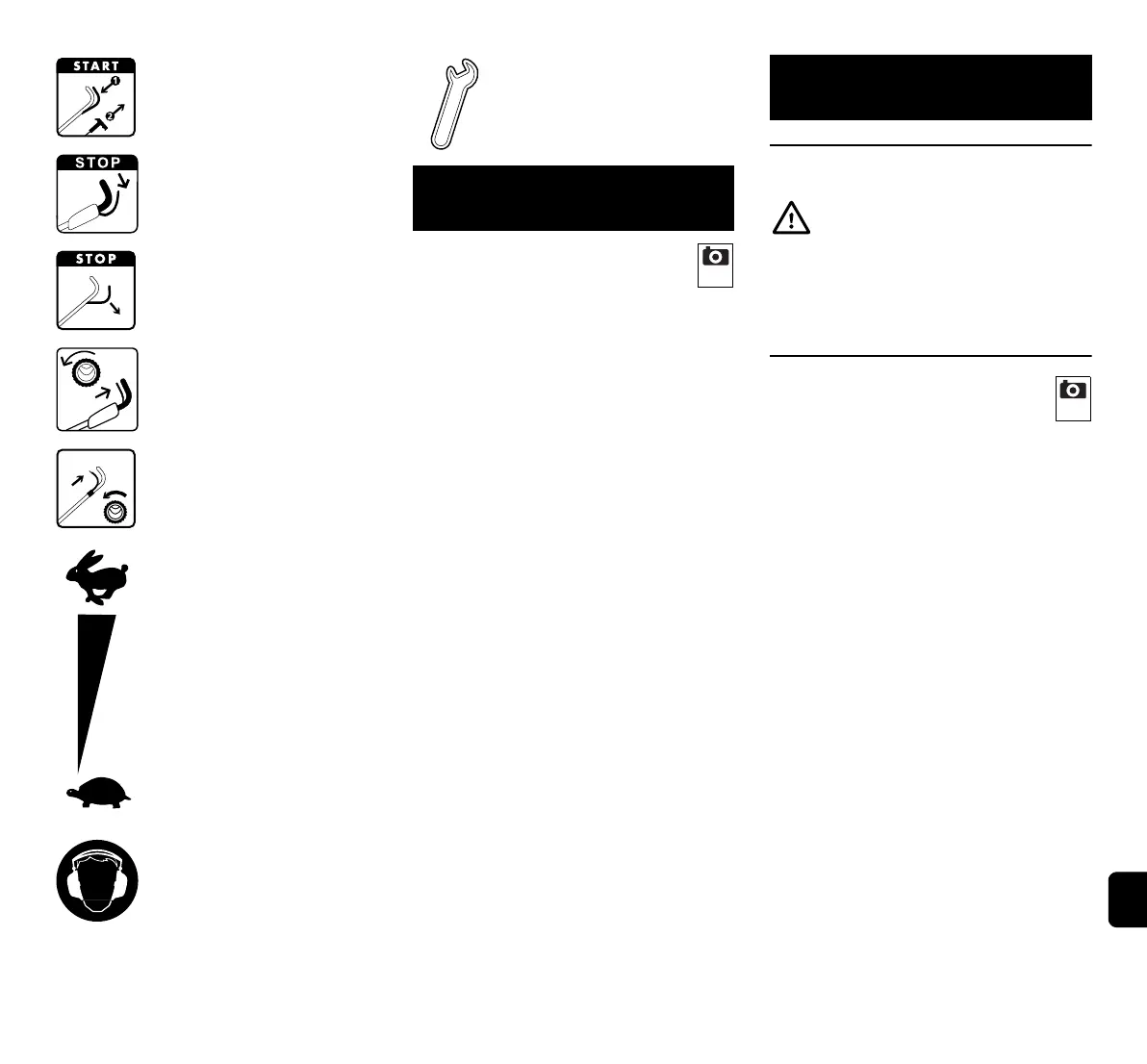

RM 4 RTP:
Pokrenite motor s
unutarnjim izgaranjem.
RM 4 R, RM 4 RT,
RM 4 RV:
Isključite motor s unutarnjim
izgaranjem.
RM 4 RTP:
Ugasite motor s unutarnjim
izgaranjem.
RM 4 RT, RM 4 RV:
Uključite vozni pogon.
RM 4 RTP:
Uključite vozni pogon.
RM 4 RV:
Namjestite brzinu vožnje.
(Ö 11.3)
RM 4 RTP:
Tijekom rada nosite štitnik
za uši.
Oznaka servisnog položaja
na uskočnom segmentu.
(Ö 12.1)
6. Opseg isporuke
Poz. Opis Kom.
A Osnovni uređaj s
upravljačem
1
− Upute za uporabu 1
− Upute za uporabu motora s
unutarnjim izgaranjem
1
RM 4 R, RM 4 RT, RM 4 RV:
B Držač kabela 2
C Plosnati vijci s okruglom
glavom
2
D Brzi pritezač 2
E Zaštitna čahura 2
RM 4 RTP:
B Držač kabela 2
F Plosnati vijci s okruglom
glavom
2
G Sigurnosni podlošci 2
H Sigurnosne matice 2
I Zaštitna čahura 2
2
7. Priprema uređaja za rad
Opasnost od ozljeda
Obratite pozornost na sigurnosne
napomene u poglavlju „Za vašu
sigurnost“ (Ö 4.).
3

Stihl RM 4 R Specifications

General

Type	Walk behind lawn mower
Motor type	Single cylinder OHV
Cutting width	530 mm
Grass catcher	No
Product color	Black, Orange, White
Uncertainty K	1.6 m/s²
Ergonomic handle	Yes
Housing material	Steel
Number of wheels	4 wheel(s)
Rotational speed	2800 RPM
Maximum lawn area	1500 m²
Sound power level	93 dB
Handle(s) features	Soft grip
Vibration emission	3.2 m/s²
Engine displacement	149 cm³
Maximum cutting height	70 mm
Minimum cutting height	30 mm
Motor power	3 hp
Engine power	2200 W
Power source	Gasoline

Weight and Dimensions

Weight	34000 g
