7.1 Generell informasjon
● Maskinen skal stå på et horisontalt,
jevnt og fast underlag ved utføring av
alle de beskrevne arbeidsoppgavene.
7.2 Montere styret (RM 4 R,
RM 4 RT, RM 4 RV)
● Fest beskyttelseshylsen (E) med
langsiden vendt innover på
styreoverdelen (1).
● Hold styreoverdelen (1) mot
styreunderdelen (2), og stikk
skruene (C) innenfra og ut gjennom
boringene (3).
● Skru hurtigstrammerne (D) inn på
skruene (C) (ca. én gjenge på skruen
skal synes), og fell dem oppover.
● Kontroller at montasjen er riktig:
Hurtigstrammerne (D) skal strammes
så kraftig at de ligger tett på styret, slik
at styreoverdelen er godt festet i
styreunderdelen.
Hvis styret ikke er ordentlig montert
eller hurtigstrammerne ikke sitter
korrekt, åpner du hurtigstrammerne og
stiller dem riktig inn ved å skru dem ut
og deretter inn igjen.
7.3 Montere styret (RM 4 RTP)
● Fest beskyttelseshylsen (I) med
langsiden vendt innover på
styreoverdelen (1).
● Hold styreoverdelen (1) mot
styreunderdelen (2), og stikk
skruene (F) utenfra og inn gjennom
boringene (3). Sett på låseskivene (G)
og låsemutterne (H), og stram dem.
Tiltrekkingsmoment:
22 - 28 Nm

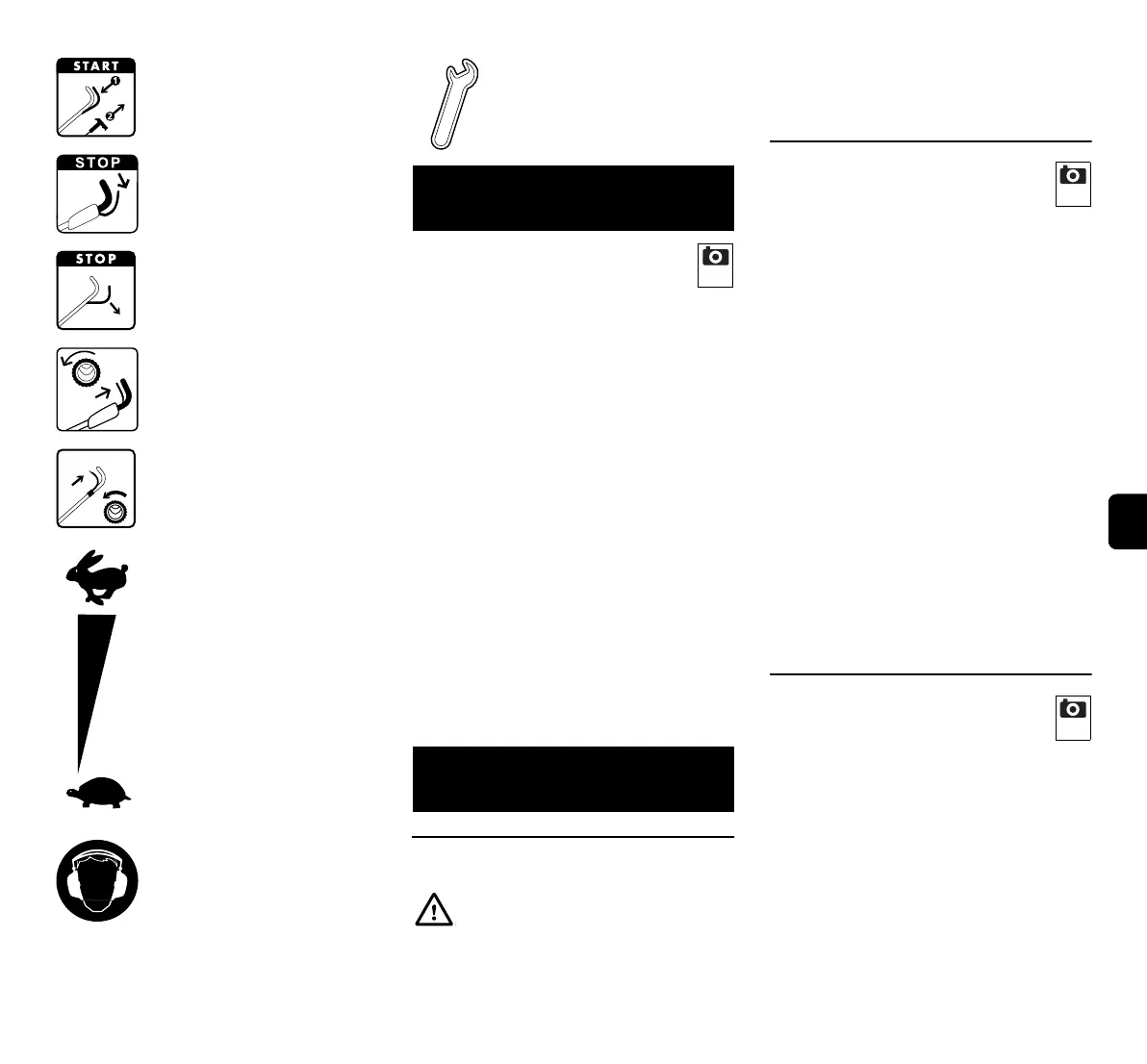

RM 4 RTP:
Start forbrenningsmotoren.
RM 4 R, RM 4 RT,
RM 4 RV:
Slå av forbrenningsmotoren.
RM 4 RTP:
Slå av forbrenningsmotoren.
RM 4 RT, RM 4 RV:
Koble inn fremdriften.
RM 4 RTP:
Koble inn fremdriften.
RM 4 RV:
Still inn kjørehastigheten.
(Ö 11.3)
RM 4 RTP:
Bruk hørselsvern under
arbeidet.
Markering av vedlikeholds-
posisjon på sperresegment.
(Ö 12.1)
6. Produktkomponenter
Nr. Betegnelse Ant.
A Basisenhet med styre 1
− Bruksanvisning 1
− Bruksanvisning for
forbrenningsmotor
1
RM 4 R, RM 4 RT, RM 4 RV:
B Ledningsklips 2
C Flathodede skruer 2
D Hurtigstrammer 2
E Beskyttelseshylser 2
RM 4 RTP:
B Ledningsklips 2
F Flathodede skruer 2
G Låseskiver 2
H Låsemuttere 2
I Beskyttelseshylser 2
7. Gjøre maskinen klar for
bruk
Fare for personskade
Les og følg sikkerhetsanvisningene
i kapitlet "For din sikkerhet". (Ö 4.)
2
3
4

Stihl RM 4 R Specifications

General

Type	Walk behind lawn mower
Motor type	Single cylinder OHV
Cutting width	530 mm
Grass catcher	No
Product color	Black, Orange, White
Uncertainty K	1.6 m/s²
Ergonomic handle	Yes
Housing material	Steel
Number of wheels	4 wheel(s)
Rotational speed	2800 RPM
Maximum lawn area	1500 m²
Sound power level	93 dB
Handle(s) features	Soft grip
Vibration emission	3.2 m/s²
Engine displacement	149 cm³
Maximum cutting height	70 mm
Minimum cutting height	30 mm
Motor power	3 hp
Engine power	2200 W
Power source	Gasoline

Weight and Dimensions

Weight	34000 g
