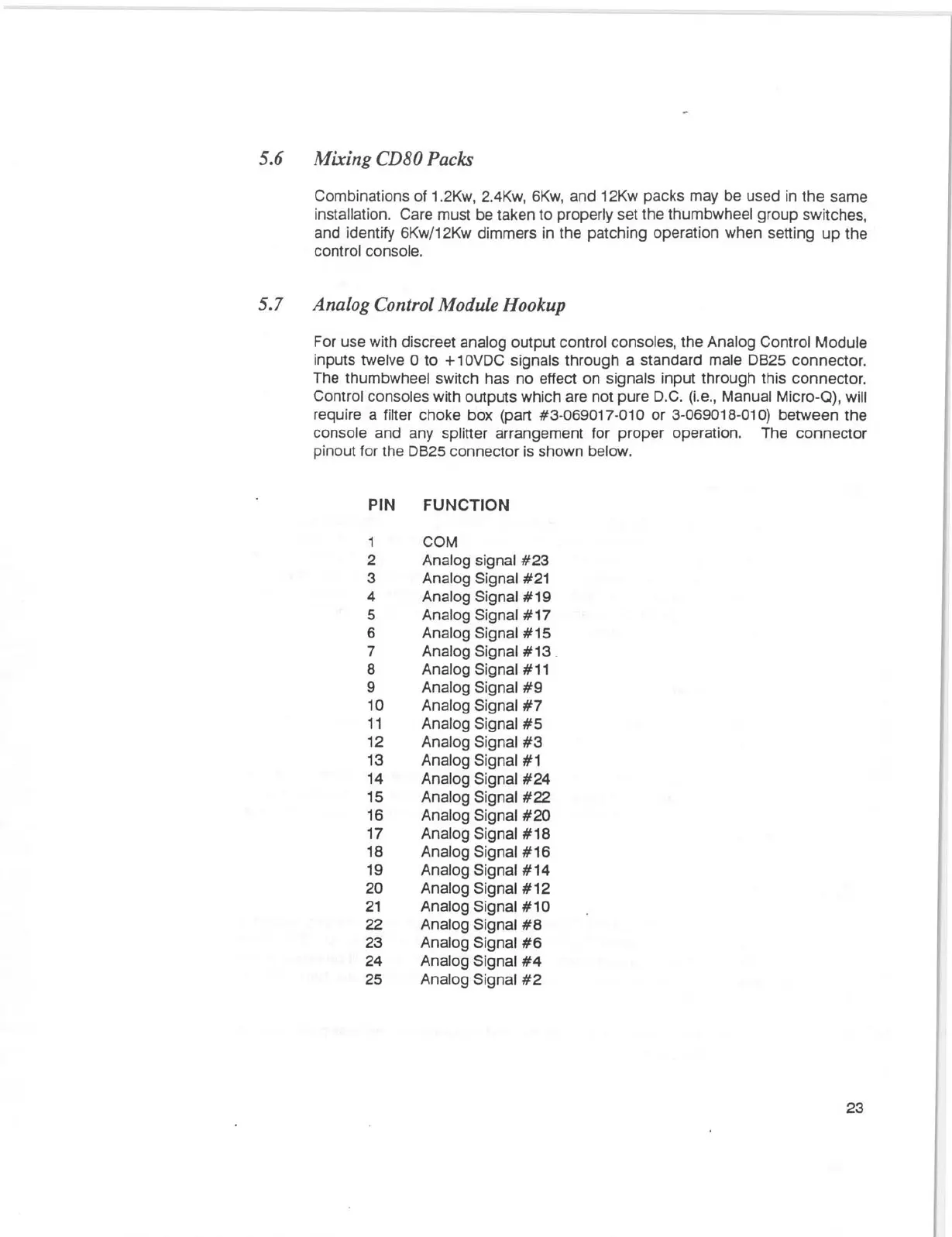

5.6 Mixing CDBO Packs
Combinations of 1.2Kw, 2.4Kw, 6Kw, and 12Kw packs may be used in the same
installation. Care must be taken to properly set the thumbwheel group switches,
and identify 6Kw/12Kw dimmers in the patching operation when setting up the
control console.
5.7 Analog Control Module Hookup
For use with discreet analog output control consoles, the Analog Control Module
inputs twelve 0 to + 1 0VDC signals through a standard male D825 connector.
The thumbwheel switch has no effect on signals input through this connector.
Control consoles with outputs which are not pure D.C. (i.e., Manual Micro-Q), will
require a filter choke box (part #3-069017-010 or 3-069018-010) between the
console and any splitter arrangement for proper operation. The connector
pinout for the D825 connector is shown below.
PIN FUNCTION
1 COM
2 Analog signal #23
3
Analog Signal #21
4 Analog Signal #19
5 Analog Signal #17
6 Analog Signal #15
7
Analog Signal #13 .
8 Analog Signal
#11
9 Analog Signal #9
10 Analog Signal #7
11 Analog Signal #5
12 Analog Signal #3
13 Analog Signal #1
14 Analog Signal #24
15 Analog Signal #22
16 Analog Signal #20
17 Analog Signal #18
18
Analog Signal #16
19 Analog Signal #14
20 Analog Signal #12
21
Analog Signal #10
22
Analog Signal #8
23 Analog Signal #6
24 Analog Signal #4
25 Analog Signal #2
