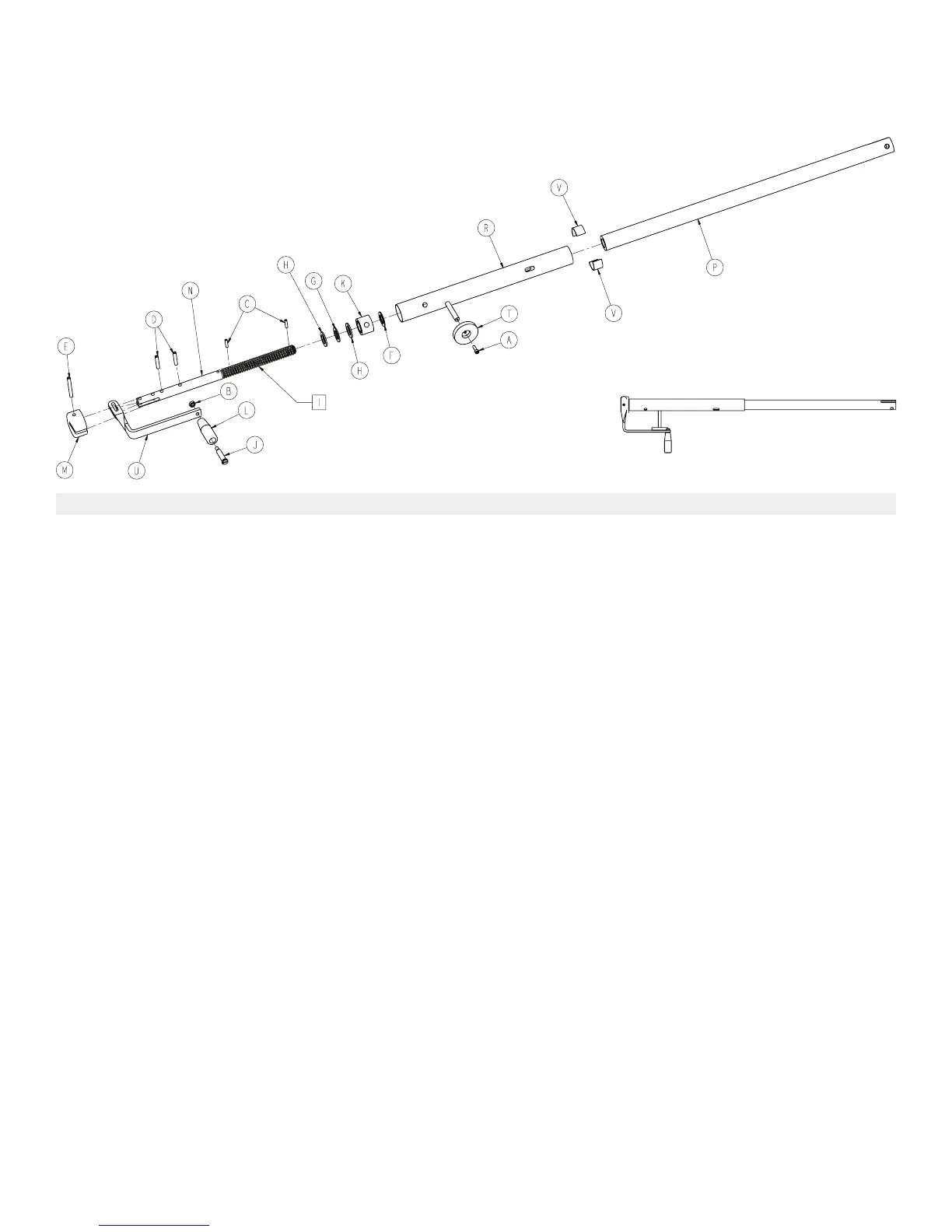

OOppttiioonnaall ggaattcchh ccrraannkkssccrreeww aasssseemmbbllyy
0746-046-010 Rev B (Reference only)
IItteemm NNuummbbeerr NNaammee QQuuaannttiittyy
A 0004-007-000 Socket head cap screw 1
B 0016-005-000 Conelock nut 1
C 0026-010-000 Slotted spring pin 2
D 0026-014-000 Slotted spring pin 2
E 0026-045-000 Slotted spring pin 1
F 0081-174-000 Washer 1
G 0081-175-000 Washer 1
H 0081-176-000 Washer 2
J 0378-024-029 Shoulder bolt 1
K 0938-001-175 Bearing assembly 1
L 0938-001-177 Knob 1
M 0946-033-018 Crank disc 1
N 1001-134-047 Knee gatch screw 1
P 1510-034-055 Gatch drive tube assembly 1
R 0748-034-084 Screw cover assembly 1
T 1550-001-014 Magnet 1
U 1089-001-016 Crank handle 1
V 7900-001-102 VVeellccrroo®® pile tape 2 in.
0747-109-002 Rev A.3
77 EN
