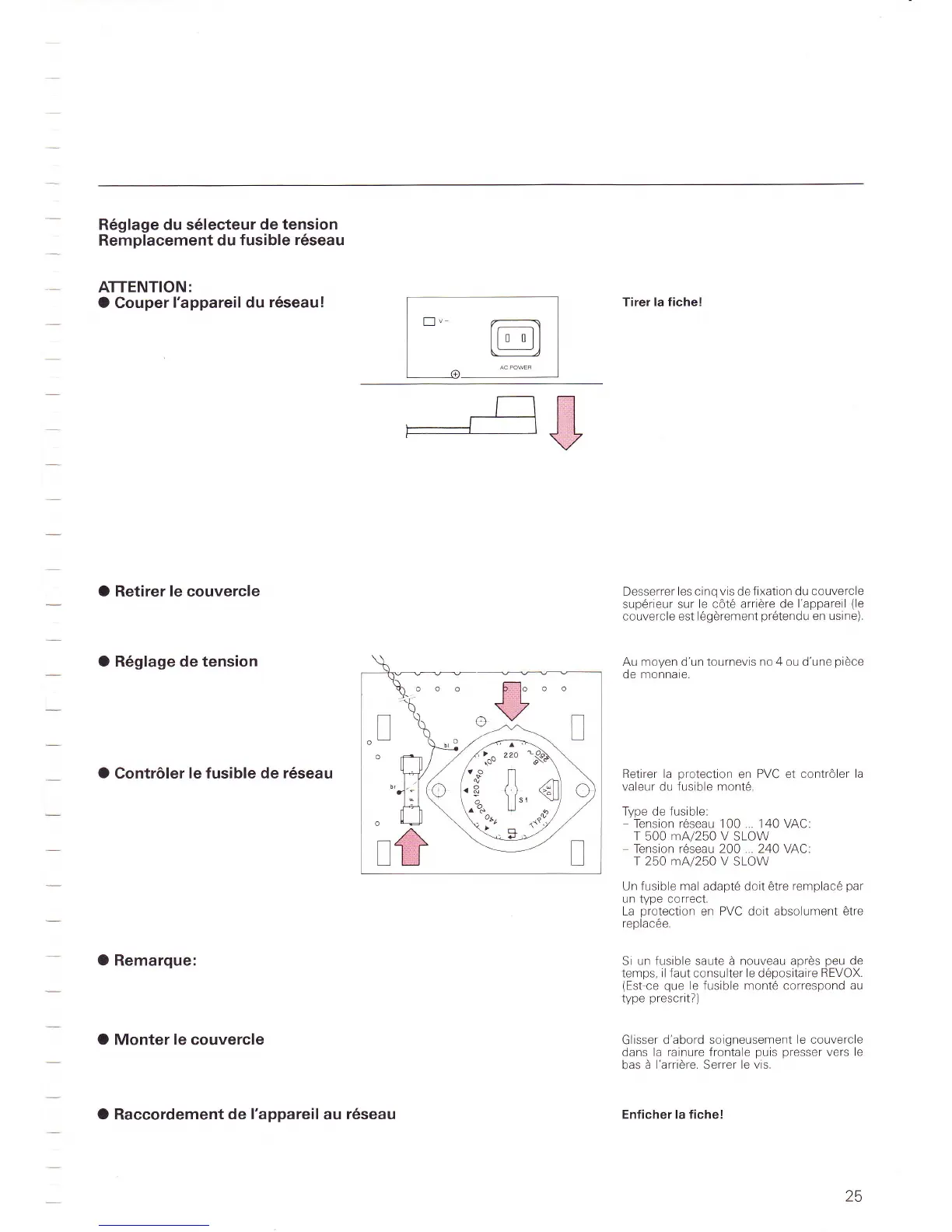

Studer Revox B226 - Annexe Technique Service; R6 Glage du S6 Lecteur de Tension; Remplacement du Fusible R6 Seau

R6glage du s6lecteur
de tension
Remplacement
du fusible
r6seau
ATTENTION:
O
Couper
l'appareil du
r6seau!
O Retirer le couvercle
O R6glage de tension
O
Contröler
le
fusible de
r6seau
O Remarque:
O Monter le couvercle
,--'q@
Tirer
la fichel
Desserrer
les
cinq
vis
de
fixation du couvercle
sup6rieur sur
le cötö arriöre de
l'appareil
(le
couvercle est l6görement
pr6tendu
en
usine).
Au moyen d'un tournevis
no 4
ou d'une
piöce
de monnaie.
Retirer la
protection
en PVC et
contrÖler la
valeur
du
fusible mont6.
Type de fusible:
-
Tension r6seau
'1
00 ... 140 VAC:
T 500 mA/250 V SLOW
-
Tension r6seau 200 ...240YAC.
T 250 mAl250 V SLOW
Un fusible mal adaptö doit ötre
remplac6
par
un type correct.
La
protection
en PVC doit absolument ötre
replac6e
Si
un fusible
saute
ä nouveau aprös
peu
de
temps, il faut consulter le d6positaire
REVOX.
(Est
ce
que
le fusible mont6 correspond au
type
prescrit?)
Glisser
d'abord soigneusement le couvercle
dans la
rainure frontale
puis
presser
vers le
bas
ä l'arriöre.
Serrer
le vis.
Enficher la fiche!
!v-
r-:=l
llr nll
tr-JJ
o,
I
O
Raccordement
de I'appareil
au
r6seau
25
