Sub-Zero Designer Series Installation Guide

4 | Service à la clientèle de Sub-Zero 800.222.7820
Préparation du site

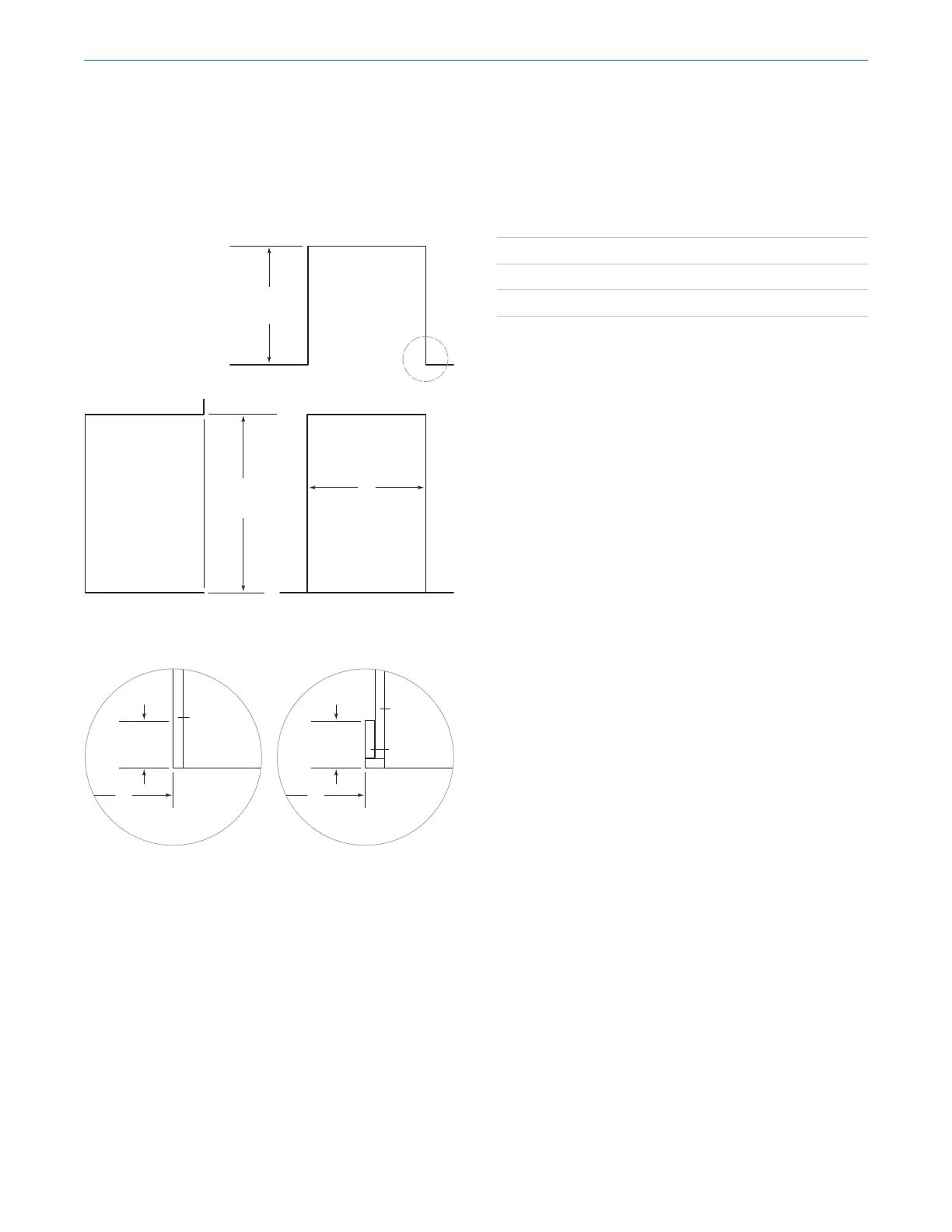

Dimensions de l'ouverture
MODÈLES DE CELLIER À VINS SOUS LE COMPTOIR
LARGEUR DE
L’OUVERTURE
W
HAUTEUR DE
L’OUVERTURE
H
VUE DE DESSUS
VUE DE PROFIL V
UE DE FACE
REMARQUE : Les retours finis de 3
1
/2 po (89) seront visibles et doivent être
finis pour s’agencer aux armoires
.
TYPIQUE
DE
3
/4 po (19)
ARMOIRE
AVEC CADRE
W
REMPLISSAGE
RETOUR FINI
DE
3
1
/2 po (89)
ARMOIRE
SANS CADRE
W
TYPIQUE
DE
3
/
4
po
(19)
RETOUR FINI
DE
3
1
/2 po (89)
PROFONDEUR
D’OUVERTURE
DE
24 po (610)
DIMENSIONS DE L'OUVERTURE Largeur (W) Hauteur (H)
Modèle de 24 po (hauteur standard) 24po (610) 34½po (876)
Modèle de 24 po (hauteur ADA) 24po (610) 32⁄ po (826)
Modèle de 15 po (hauteur standard) 15 po (381) 34½po (876)
La profondeur de chaque modèle est de 23⁄po (587).
Allouez de l'espace pour l'épaisseur du panneau durant
la planification de la profondeur de l'ouverture finie. Un
retour fini d'au moins 3½po
(89) est requis sur tous les
côtés de l'ouverture. Les armoires encadrées nécessitent
un matériau de remblayage supplémentaire derrière le
cadre avant pour obtenir une installation appropriée.
Reportez-vous à l'illustration.
