H11DSi / H11DSi-NT User's Manual

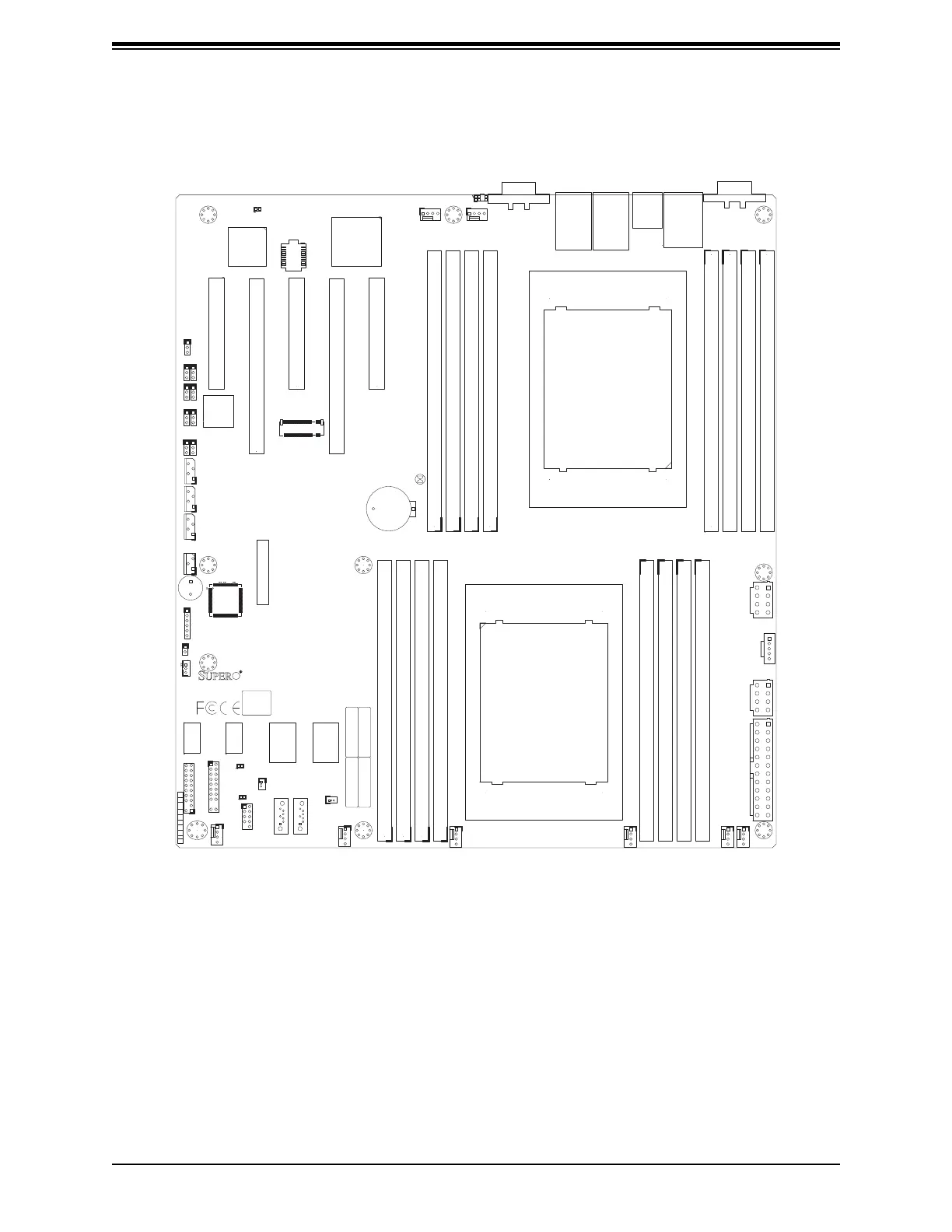

Figure 1-2. H11DSi / H11DSi-NT Motherboard Layout
JNVI2C1
JSD2
JSD1
JSTBY1
P2-SATA1
P2-SATA0
P2_NVME0
P2_NVME1
P1-DIMMA1
P1-DIMMB1
P1-DIMMC1
P1-DIMMD1
P1-DIMME1
P1-DIMMF1
P1-DIMMG1
P1-DIMMH1
P2-DIMMA1
P2-DIMMB1
P2-DIMMC1
P2-DIMMD1
P2-DIMME1
P2-DIMMF1
P2-DIMMG1
P2-DIMMH1
CPU1
CPU2
BT1
SP1
JSEN1
JSMB
JIPMB1
JPI2C1
JBT1
MH8
MH9
MH6
MH5MH4
MH3
MH2
MH1
MH10
TP138
LED3
LED1
LED2
JL1
JWD1
JI2C1
JI2C2
JPL1
JVRM2
JVR1
JPG1
JVRM1 JPB1
FAN1
FAN2
FAN3
FAN4
FAN5
FAN6
FANA
FANB
J27
JPWR2
JPWR3
RT1
JSDCARD1
JCOM1
JF1
JTPM1
JPWR1
JMD1
JPCIE5
JPCIE3
JPCIE1
JPCIE2
JPCIE4
1
3
1
IPMI CODE
MAC CODE
MAC CODE
DESIGNED IN USA
REV:1.01
H11DSi
BIOS LICENSE
BAR CODE
1
1
Y
A
K
+
+
3 2 14
3 2 14 3 2 14
1
5
A
C
1 3
1
3
1
3
1
3
1
3
1
3
1
3
1
3
41
41
41
6
15
48
15
4
8
1
1
13
12
24
A48
1
LEDM1
S/N LABEL
CPU1 SATA0-3
CPU2 SATA0-3
SATA DOM+POWER
SATA DOM+POWER
CPU2 SLOT1 PCI-E 3.0 X8
CPU1 SLOT2 PCI-E 3.0 X16
CPU1 SLOT3 PCI-E 3.0 X8
CPU1 SLOT4 PCI-E 3.0 X16
PWR I2C
ALWAYS POPULATE DIMMx1 FIRST
ALWAYS POPULATE DIMMx1 FIRST
ALWAYS POPULATE DIMMx1 FIRST
ALWAYS POPULATE DIMMx1 FIRST
COM1
USB4/5(3.0)
USB2/3
USB0/1
P2_NVMe1
P2_NVMe0
IPMI_LAN
LAN1
LAN2
VGA
PWR
ON
JF1
CPU1 SLOT5 PCI-E 3.0 X8
RST
FAIL
PS
LED
UID NIC
2
NIC
1 LED
HDD PWR
LED
NMIX
1-2:ENABLE
2-3:DISABLE
JPG1:
2-3:DISABLE
JPL1:
1-2:ENABLE
JL1:
2-3:NMI
1-2:RST
JWD1:WATCH DOG
JBT1:
VGA
LAN1
CHASSIS
CMOS
INTRUSION
CLEAR
JPI2C1:
JSD1/2:SATA DOM POWER
2-3:DISABLE
1-2:ENABLE
JI2C2:
1-2:ENABLE
2-3:DISABLE
JI2C1:
2-3:DISABLE
JPB1:BMC
1-2:ENABLE
JTPM1:
UID
TPM/PORT80
