SystemAir DKEX 225-4

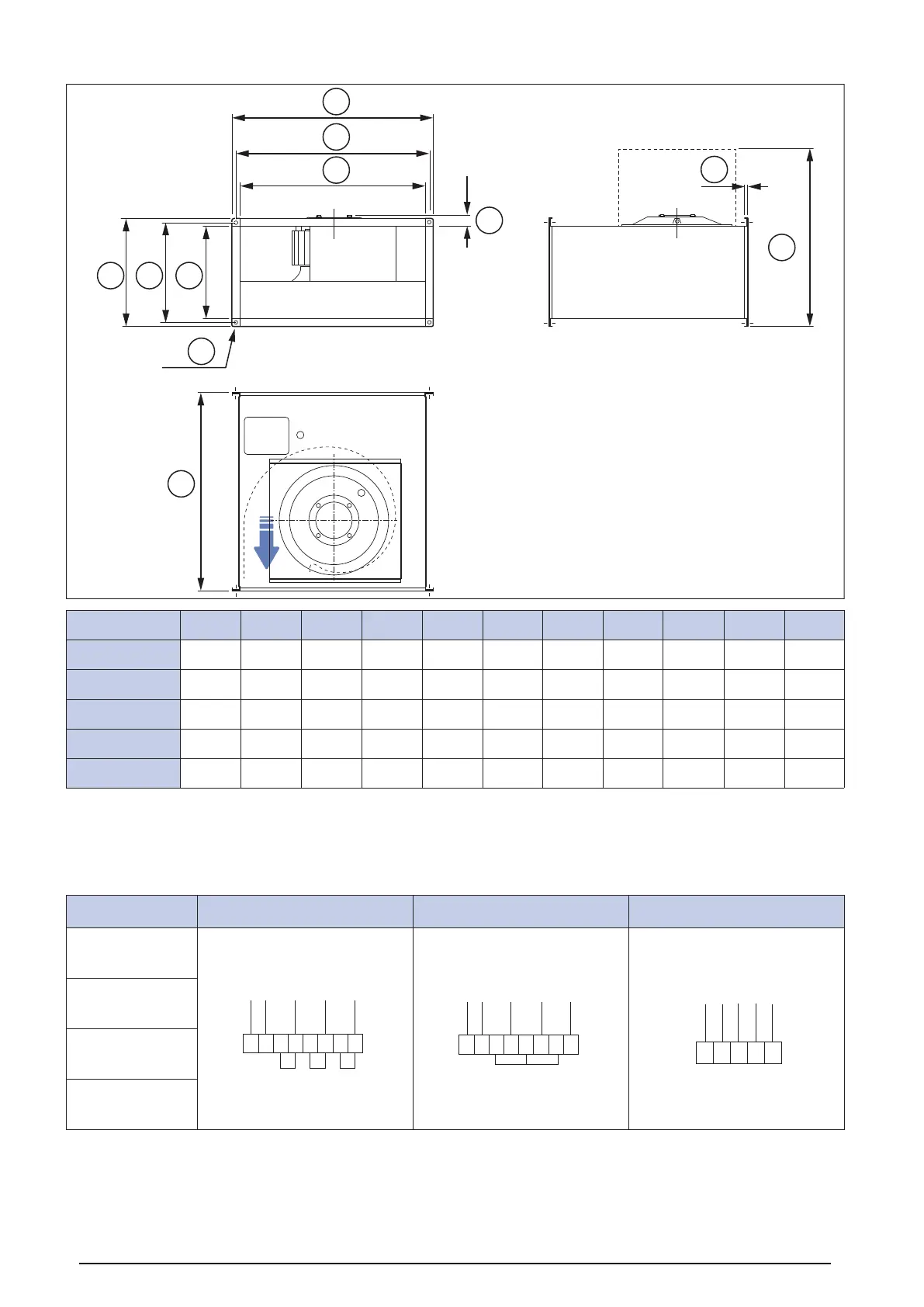

13.2 Product dimensions KTEX
A
D
E
F C B
G
K
H
J
I
A B C D E F G ØH I
1
J
2
K
KTEX 50–25 498 248 270 520 540 290 532 10 34.5 610 8
KTEX 50–30 498 298 320 520 540 340 562 10 34.5 695 8
KTEX 60–30 598 298 320 620 640 340 642 10 52 715 8
KTEX 60–35 598 348 370 620 640 390 717 10 54.5 805 8
KTEX 70–40 698 398 420 720 740 440 787 10 50 900 8
1. Dimensions from the motor bolts
2. Dimensions with fully open hatch
14 Wiring diagrams
3–phase 230 V (D) 3–phase 400 V (Y) 3–phase 400 V (Y) / 230 V (D)
DKEX 50–30–4
KTEX 225–4
L1 L2 L3
TP TP W2 U1 U2 V1 V2 W1
L1
L2
L3
TP TP W2 U1 U2 V1 V2 W1
L3
TP TP
L1
L2
U V
W
KTEX 60–30–4
KTEX 250–4
KTEX 60–35–4
KTEX 315–4
KTEX 70–40–6
KTEX 355–6
19
