SystemAir DVG EC F400 - 13�2�2 Product Dimensions for DVG

14
DVG-H 560 12XM8 620 14 750 30 943 361 450 560 240 1078 653
DVG-H 630 12XM8 690 14 840 40 1039 451 570 630 240 1072 678
DVG-H 800 16XM8 860 14 1050 40 1255 581 690 800 240 1280 803

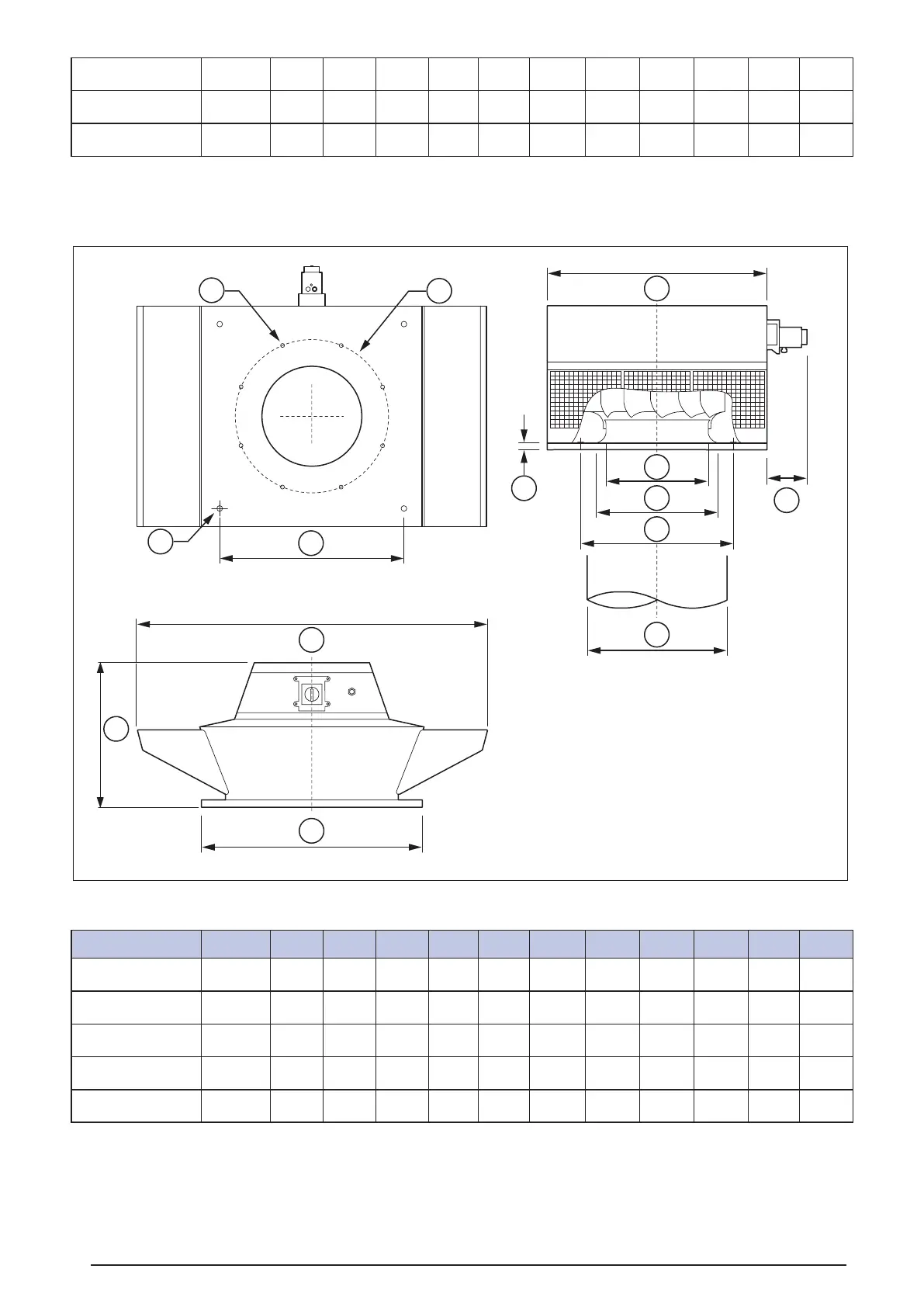

13.2.2 Product dimensions for DVG-V
B
B
A
C
D
J
E
F
G
H
B
I
K
F
L
ØA ØB ØC D E F ØG ØH ØI ØJ K L
DVG-V 355 6XM8 438 12 450 30 598 224 310 400 240 1003 486
DVG-V 450 6XM8 438 12 535 30 668 286 379 400 240 1261 541
DVG-V 560 12XM8 620 14 750 30 943 361 450 560 240 1540 653
DVG-V 630 12XM8 690 14 840 40 1039 451 570 630 240 1573 678
DVG-V 800 16XM8 860 14 1050 40 1255 581 690 800 240 2024 803
