5. Inštalácia
5.1. Všeobecné pokyny k inštalácii
Zariadenie nesmie byť počas celej inštalácie pripojené na elektrickú sieť.
Čerpadlo a celý napojený systém musíte chrániť pred pôsobením mrazu.
Zohľadnite, prosím, aj obrázky, ktoré sa nachádzajú v texte, príp. ako príloha na konci tohto návodu na obsluhu.
Čísla uvedené v nasledujúcich odsekoch v zátvorkách sa vzťahujú na obr. 5 na konci návodu na obsluhu.
Všetky prípojné vedenia musia byť absolútne tesné, pretože netesné vedenia majú nepriaznivý vplyv na výkon
čerpadla a môžu spôsobiť závažné škody, V prípade potreby, na zaistenie vzduchotesnej montáže, použite
vhodný tesniaci materiál.
Nikdy príliš nedoťahujte skrutkové spoje, mohlo by to viesť k poškodeniam.
Pri pokládke prípojných vedení dbajte na to, aby čerpadlo nebolo vystavené pôsobeniu žiadnych závaží a ani
vibrácií alebo pnutí. Prípojné vedenia nesmú súčasne vykazovať žiadne zalomenia alebo opačné spády.
5.2. Inštalácia výtlačného vedenia
Výtlačné vedenie dopravuje kvapalinu, ktorá sa má prečerpať, z čerpadla na odberné miesto. Aby ste vylúčili
straty v prietoku, odporúčame použitie výtlačného vedenia, ktoré má minimálne rovnaký priemer ako výtlačná
prípojka (5) čerpadla.
Ako výtlačné potrubie je treba použiť vhodnú flexibilnú hadicu – napríklad potrubie na odvádzanie vody, určené
práve pre tento účel.
V prípade zariadení inštalovaných na permanentnú prevádzku je ideálnym výtlačným potrubím tuhá rúra.
Výtlačné potrubie nainštalujte na výtlačné hrdlo čerpadla (5).
5.3. Spúšťacie lano

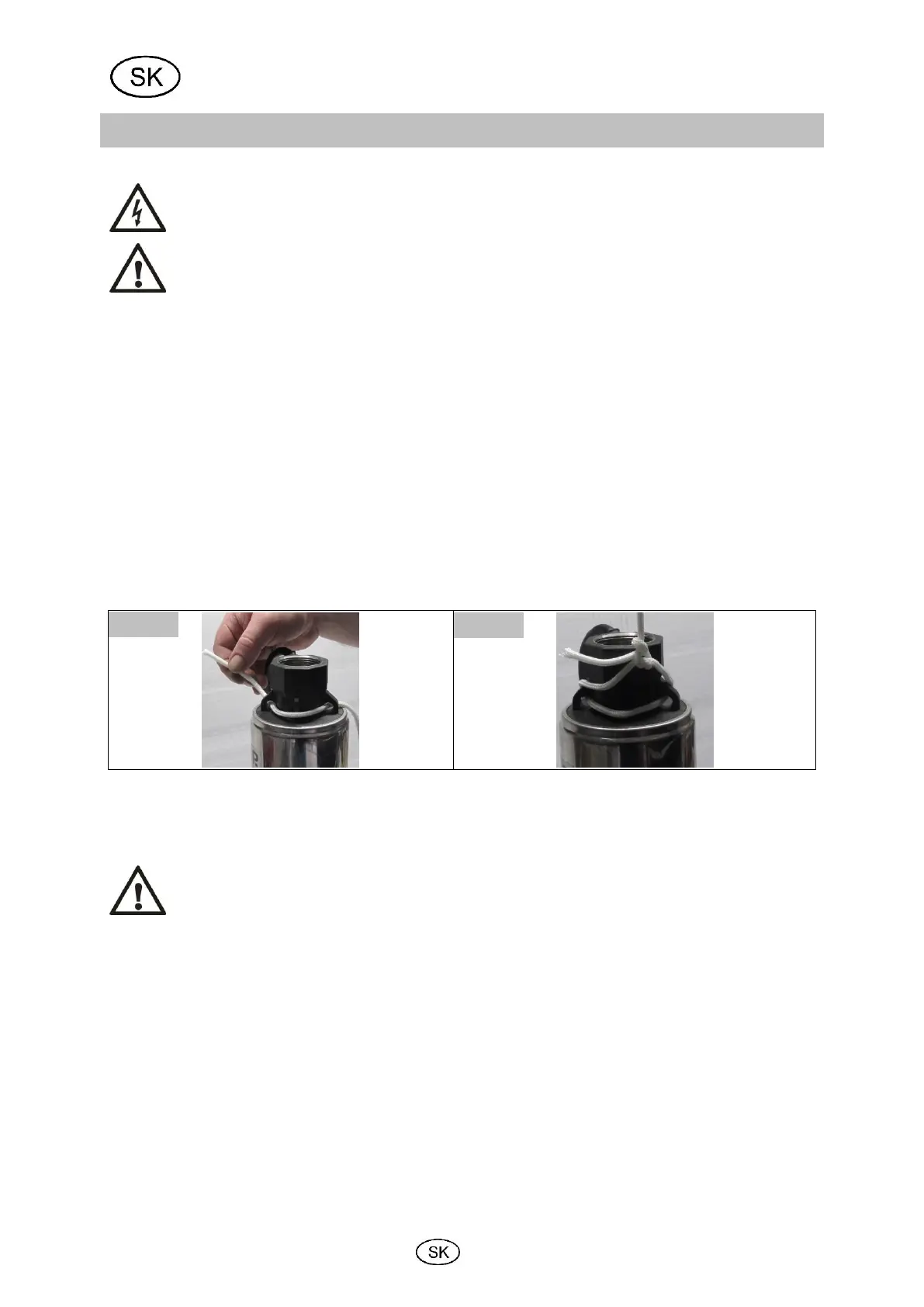

Vypúšťacie lano obsiahnuté v rozsahu dodávky veďte podľa obr. 1 cez tri oká na hornom konci čerpadla.
Potom lano zafixujte dvojitým uzlom (obr. 2). Dbajte na to, aby bolo vypúšťacie lano pevne zafixované na
čerpadle.
5.4. Polohovanie čerpadla
Na spúšťanie a vyťahovanie čerpadla možno použiť len vhodné spúšťacie lano, nikdy však pre
tento účel nepoužívajte hadicu výtlačného potrubia alebo elektrický kábel.
Čerpadlo spúšťať do kvapaliny a vyťahovať ho z nej možno len použitím vhodného spúšťacieho lana. Pre tento
účel používajte lano z nehrdzavejúcej ocele alebo zo syntetického materiálu, ako je napr. nylonové lano.
Zakázané je používať laná ktoré vplyvom poveternostných podmienok a vlhka hrdzavejú, zvetrávajú alebo sa
iným spôsobom poškodzujú, mohlo by dôjsť k odtrhnutiu čerpadla. Lano musí udržať nielen hmotnosť čerpadla
naplneného vodou, váhu elektrického kábla a výtlačného potrubia, ale aj ich zaťaženie, ku ktorému dochádza
počas prevádzky.
Sériovým doplnkom tohto typu čerpadla je spúšťacie lano vysokej kvality (1).
Na pripevnenie spúšťacieho lana slúžia dve držadlá umiestnené v hornej časti čerpadla (2).
Dbajte na to, aby sa čerpadlo počas vyťahovania pomocou spúšťacieho lana nachádzalo v zvislej polohe.
Spúšťacie lano, napájací kábel (3) a výtlačné potrubie je treba vhodnou lepiacou páskou alebo káblovými
viazacími páskami zviazať po každých cca dvoch metroch, aby sa pri spúšťaní a vyťahovaní čerpadla nezamotali.
Pomocou spúšťacieho lana opatrne spustite čerpadlo do kvapaliny. Počas spúšťania musí byť čerpadlo v zvislej
polohe. Dbajte na to, aby čerpadlo nenarážalo, alebo aby sa nešúchalo po stenách studne/vrtu. Čerpadlo sa musí
úplne ponoriť do kvapaliny. Od dna musí byť čerpadlo vzdialené minimálne 0,5 m, aby nedošlo k nasávaniu
bahna, piesku, kamienkov a pod.
Pre zaistenie polohovania sa odporúča čerpadlo spustiť na dno šachty studne a nameranú hĺbku ponorenia
označiť na napnutom lane. Druhé označenie vykonajte o 0,5 m nižšie (v smere čerpadla). Teraz čerpadlo
