Targus DOCK570EUZ User Manual

19 20

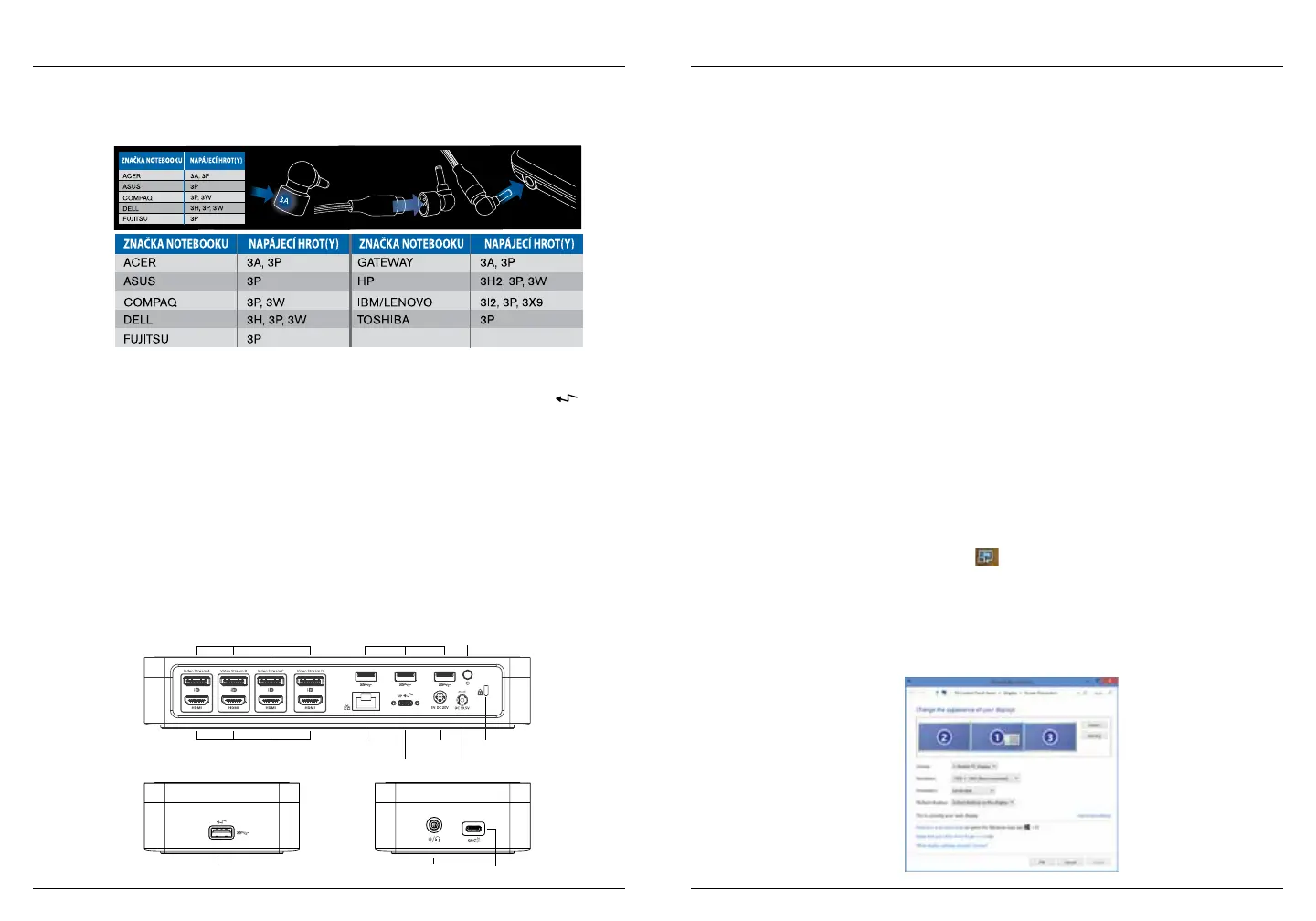

Nastavení napájení
1. Najděte správný napájecí hrot
(v případě potřeby vyzkoušejte
odpovídající typ na notebooku)
2. Připojte jej
k napájecímu
kabelu
3. Připojte
notebook
Targus Čtyřhlavý 4K Dok S Power Delivery 100 W
Speci󰄈kace
• 4 x DisplayPort (DP++; DP1.2) / HDMI Port (HDMI 2.0)
• 4 x USB 3.1 Gen1 (5 Gb/s) downstream porty (jeden port označený
podporuje nabíjení zařízení BC 1.2 a iOS při max. 2,4 A.)
• 1 x USB-C upstream port s podporou Power Delivery 2.0 Profile 5 (nabíjení
max. 100 W)
• 1 x USB-C downstream port (USB 3.1 Gen2, 10 Gb/s, pouze přenos dat)
• Gigabit Ethernet
• Audio vstup/výstup (konektor sluchátek 3,5 mm)
• Slot pro bezpečnostní zámek
• 1 x USB-C kabel
• LED indikátor napájení
• Hlavní vypínač
• Vstupní stejnosměrný proud: 20 V, 180 W
• Výstupní stejnosměrný proud: 19,5 V 90 W max.
Schéma dokovací stanice
Systémové požadavky
Nastavení v systému Windows
Hardware (pro funkci nabíjení Power Delivery)
• Port Thunderbolt 3 nebo USB-C
• Pro podporu nabíjení Power Delivery je třeba, aby hostitelský počítač
podporoval nabíjení Power Delivery 2.0 (max. 100 W)
Operační systém (libovolný z následujících)
• Microsoft Windows
®
7, Windows
®
8, Windows
®
8.1 nebo Windows
®
10
(32/64 bitů)
• Mac OS
®
X verze 10.8 nebo novější
• Android 5.0 nebo vyšší
• Chromebooky
• Ubuntu 14.04.x LTS a Ubuntu 14.04.x LTS a 16.04 LTS na platformě x86
16.04 LTS na platformě x86
Navšivte www.targus.com, kde naleznete seznam nejnovějších kompatibilních
operačních systémů.
Pro zajištění nejlepšího výkonu systému Windows aktualizujte adaptér
obrazovky hostitelského PC a ovladače USB 3.0. Tyto aktualizace jsou často
dostupné u vašeho oddělení IT nebo u výrobce PC, pokud máte správcovská
práva ke stažení či instalaci ovladačů pro váš PC.
Vítejte v systému Display Link Manager univerzální dokovací stanice pro
Targus. Pokud již nebyl software Display Link Manager instalován, můžete jej
stáhnout jako aktualizaci ze serveru Windows nebo ze stránek www.targus.com.
Software je uveden pod ikonou v liště úkolů systému Windows a umožňuje
snadné připojení dalších monitorů k notebooku nebo na plochu prostřednictvím
dokovací stanice Targus. Použitím zobrazení ovladacího panelu pro zobrazení
rozlišení obrazovky systému Windows lze konfigurovat připojené obrazovky tak,
aby zobrazovaly vaši havní obrazovku, nebo k rozšíření plochy Windows pro
zobrazení více aplikací zároveň. Grafická zařízení Display Link USB lze také
nastavit tak, aby se zobrazovaly jako hlavní obrazovka.
Targus Čtyřhlavý 4K Dok S Power Delivery 100 W
Gigabit EthernetHDMI
DP++ USB 3.1 (5 Gb/s)
Port USB 3.1 (5 Gb/s) (s podporou nabíjení) USB-C (10 Gb/s,
pouze data)
Slot zámku
Přípojka pro audio
headset
USB pro přípojku
notebooku
Výstupní DC
napájení
Vstupní DC
napájení
Zap / Vyp

Targus DOCK570EUZ Specifications

General

Headphone outputs	1
HDMI ports quantity	4
USB 2.0 ports quantity	0
Connectivity technology	Wired
Ethernet LAN	Yes
Product color	Black
Mac operating systems supported	Mac OS X 10.10 Yosemite, Mac OS X 10.11 El Capitan, Mac OS X 10.12 Sierra
Windows operating systems supported	Windows 10, Windows 7, Windows 8.1
Master (outer) case width	295 mm
Master (outer) case height	320 mm
Master (outer) case length	410 mm
Master (outer) case weight	13340 g
Harmonized System (HS) code	84733020
Quantity per master (outer) case	6 pc(s)
Quantity per shipping (inner) case	3 pc(s)

Weight and Dimensions

Depth	260 mm
Width	85 mm
Height	179 mm
Weight	2000 g
