Targus DOCK570EUZ User Manual

9 10

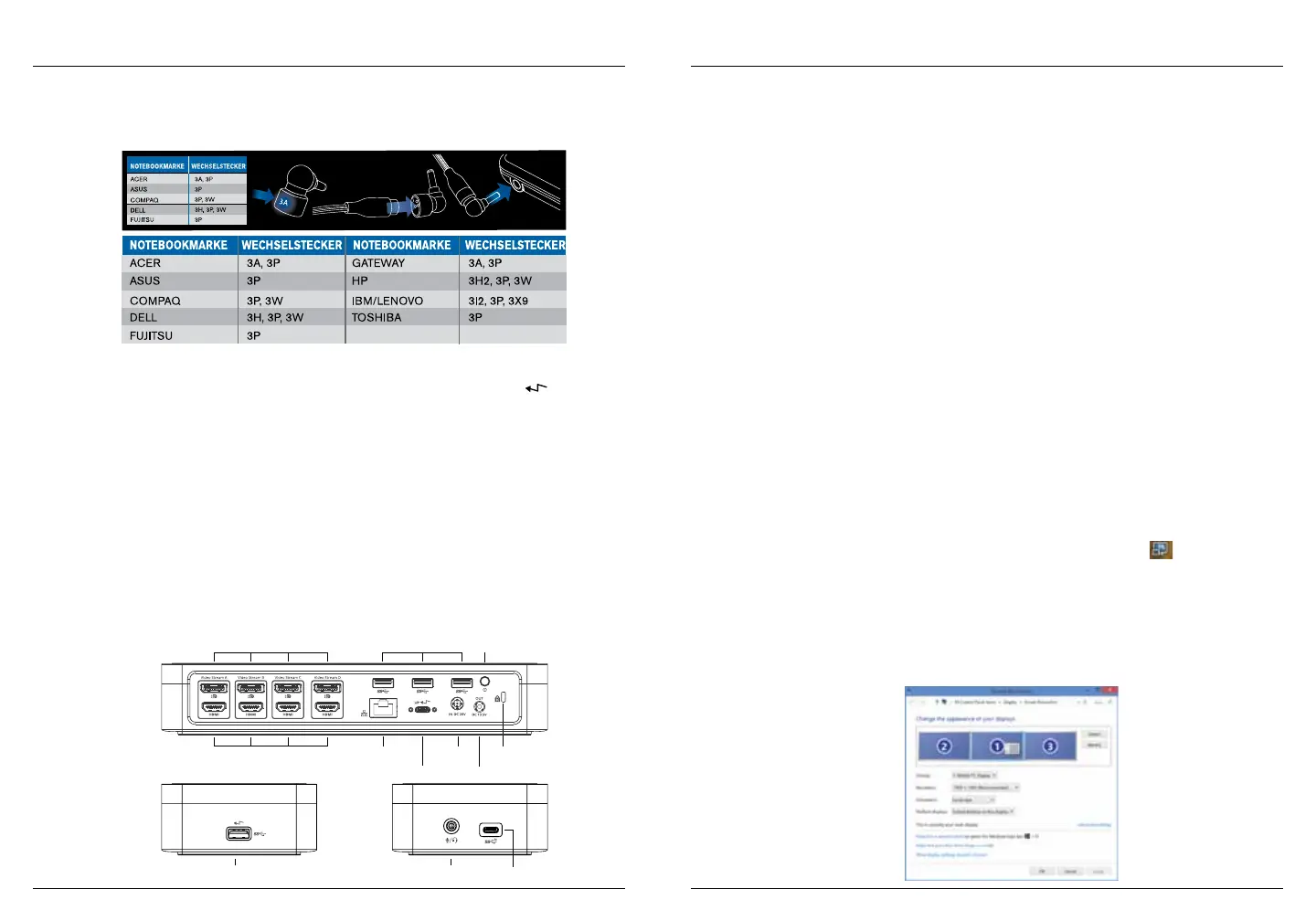

Einrichtung Ladegerät
1.Finden Sie den korrekten
Stecker (ggf. mithilfe des
Notebooks testen)
2. Verbinden
Sie ihn mit dem
Netzkabel
3. Schließen Sie
Ihr Notebook an
Targus 4K-Dockingstation mit vier Bildschirm-Anschlüsse, 100 W Stromversorgung
Technische Daten
• 4 x DisplayPort (DP++; DP1.2) / HDMI-Anschluss (HDMI 2.0)
• 4 x USB 3.1 Gen1 (5 Gbit/s) Downstream-Anschlüsse (ein mit
gekennzeichneter Anschluss unterstützt BC 1.2 und iOS-Geräteau󰘱adung bei
max. 2.4 A)
• 1 x USB-C-Upstream-Anschluss, Power Delivery 2.0 Profil 5 (maximale
Au󰘱adung 100 W)
• 1 x USB-C-Downstream-Anschluss (USB 3.1 Gen2, 10 Gbit/s, nur
Datenübertragung)
• Gigabit-Ethernet
• Audio In/Out-Anschluss (3,5 mm-Kopfhörerstecker)
• integriertes Sicherheitsschloss
• 1 x USB-C-Kabel
• LED-Stromanzeige
• EIN/AUS-Schalter
• DC-Eingang: 20 V, 180 W
• DC-Ausgang: 19,5 V max. 90 W
Diagramm Dockingstation
Gigabit-EthernetHDMI
DP++ USB 3.1 (5 Gbit/s)
USB 3.1 (5 Gbit/s) Anschluss
(unterstützt die Au󰘱adung)
USB-C
(10 Gbit/s, nur Daten)
Sicherungsvorrichtung
Audio-Kopfhöreranschluss
Anschluss USB an Notebook Gleichstromausgang
Gleichstromeingang
Ein- / Ausschalten
Systemanforderungen
Einrichtung unter Windows
Hardware (für Ladefunktion der Stromversorgung)
• Thunderbolt 3- oder USB-C-Anschluss
• Die Unterstützung der Power Delivery-Ladefunktion setzt einen Host-Computer
mit Unterstützung von Power Delivery 2.0 voraus (bis zu max. 100 W)
Betriebssystem (eines der folgenden)
• Microsoft Windows
®
7, Windows
®
8, Windows
®
8.1, oder Windows
®
10
(32/64 Bit)
• Mac OS
®
X v10.8 oder höher
• Android 5.0 oder höher
• Chromebooks
• Ubuntu 14.04.x LTS und 16.04 LTS auf x86-Plattform
Unter www.targus.com erhalten Sie eine Liste der neuesten kompatiblen
Betriebssysteme
Stellen Sie für die optimale Leistung von Windows sicher, dass der Anzeige-
Adapter und die USB-3.0-Treiber Ihres Host-PCs über die neueste Version
verfügen. Die entsprechenden Updates erhalten Sie häufig von Ihrer IT-
Abteilung oder dem Hersteller des PCs, wenn Sie über Administratorrechte
verfügen, um die Treiber für Ihren PC herunterzuladen und zu installieren.
Willkommen beim Targus Universal Docking Station DisplayLink Manager. Falls
die Software DisplayLink Manager noch nicht installiert ist, können Sie diese von
einem Windows Update-Server oder unter www.targus.com herunterladen.
Sie wird in der Windows-Symbolleiste mit dem Symbol dargestellt und
ermöglicht Ihnen ganz einfach, über die Targus Dockingstation zusätzliche
Bildschirme an Ihr Notebook oder Ihren Desktop-PC anzuschließen. In Windows
können Sie unter „Systemsteuerung“, „Anzeige“, „Bildschirmau󰘱ösung“ die
angeschlossenen Bildschirme so konfigurieren, dass Ihr Hauptbildschirm
gespiegelt wird, oder Sie erweitern den Windows-Desktop, um mehrere
Anwendungen gleichzeitig anzuzeigen. Die DisplayLink USB Graphics-Geräte
können auch als Hauptbildschirm konfiguriert werden.
Targus 4K-Dockingstation mit vier Bildschirm-Anschlüsse, 100 W Stromversorgung

Targus DOCK570EUZ Specifications

General

Headphone outputs	1
HDMI ports quantity	4
USB 2.0 ports quantity	0
Connectivity technology	Wired
Ethernet LAN	Yes
Product color	Black
Mac operating systems supported	Mac OS X 10.10 Yosemite, Mac OS X 10.11 El Capitan, Mac OS X 10.12 Sierra
Windows operating systems supported	Windows 10, Windows 7, Windows 8.1
Master (outer) case width	295 mm
Master (outer) case height	320 mm
Master (outer) case length	410 mm
Master (outer) case weight	13340 g
Harmonized System (HS) code	84733020
Quantity per master (outer) case	6 pc(s)
Quantity per shipping (inner) case	3 pc(s)

Weight and Dimensions

Depth	260 mm
Width	85 mm
Height	179 mm
Weight	2000 g
