Contenu
• Station d’accueil 4k et 4 sorties vidéo avec alimentation 100 W
• Câble USB-C
• Adaptateur secteur
• Adaptateur USB-C vers USB-A
• Câble de sortie DC
• Embouts d’alimentation - 3A, 3H, 3H2, 3I2, 3P, 3W, 3X9
• Support de montage VESA (sur certains modèles)

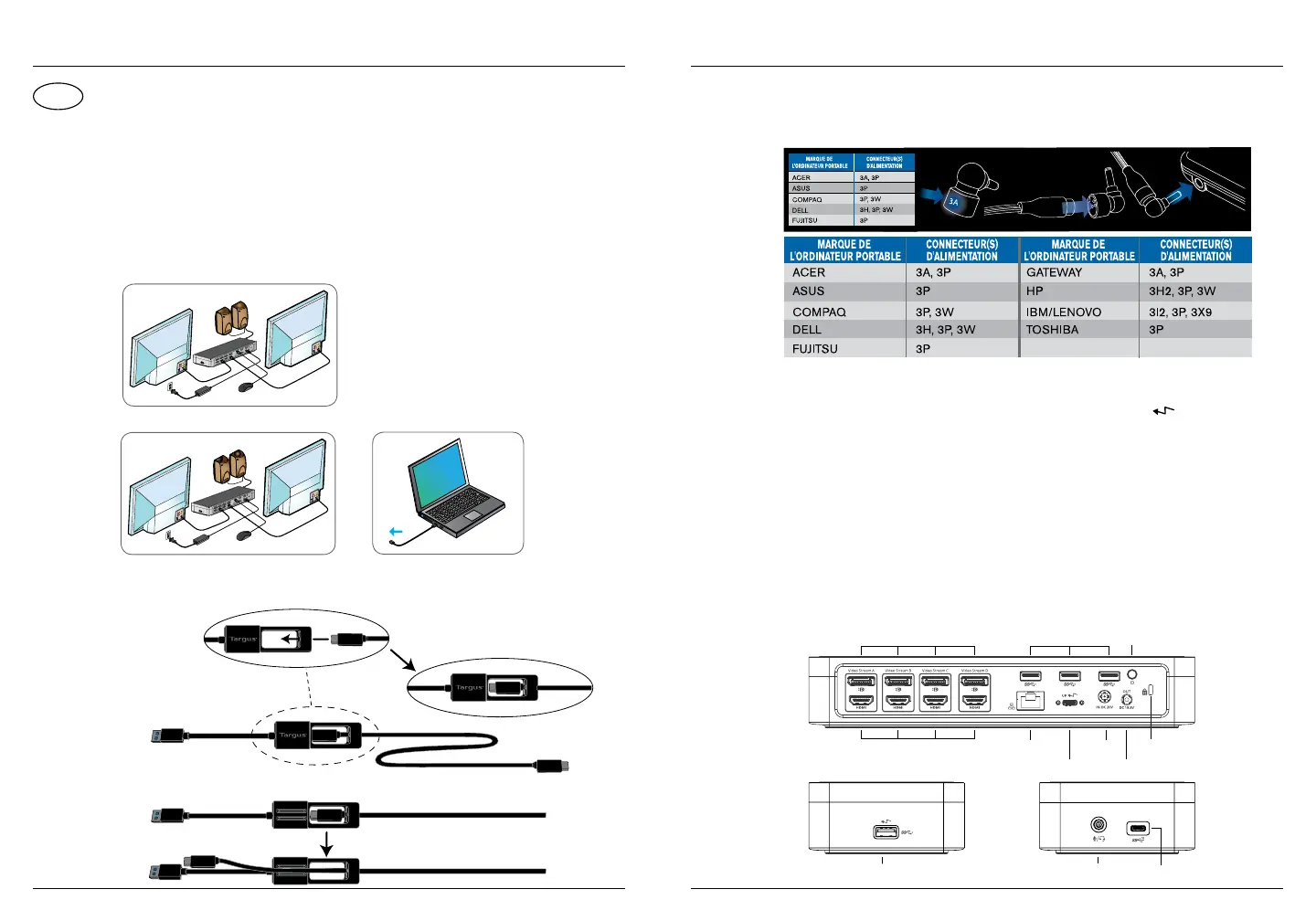

Con󰄈guration de l’alimentation
Con󰄈guration de la station d’accueil
1. Branchez tous les périphériques à la station d’accueil.
2. Connectez la station d’accueil universelle Targus à votre périphérique hôte.
3. Si votre périphérique hôte ne se connecte pas via USB-C, utilisez l’adaptateur
USB-C vers USB-A fourni comme indiqué ci-dessous.
1. Repérez le connecteur correct
(testez-le dans l’ordinateur
portable si nécessaire)
2. Connectez au cordon
d’alimentation.
3. Connectez à votre
ordinateur portable
FR
Targus Station D’accueil 4K Et 4 Sorties Vidéo Avec Alimentation 100 W Targus Station D’accueil 4K Et 4 Sorties Vidéo Avec Alimentation 100 W
Caractéristiques
• 4 x DisplayPort (DP++; DP1.2) / Port HDMI (HDMI 2.0)
• 4 ports USB 3.1 Gen1 (5 Gbit / s) en aval (un port marqué prend en
charge BC 1.2 et le chargement des appareils iOS à 2,4 A max.)
• 1 port USB-C avec prise en charge de l’alimentation jusqu’ à 100 W)
• 1 port USB-C (USB 3.1 Gen2, 10 Gbps, transfert de données uniquement)
• Gigabit Ethernet
• 1 port entrée/sortie mixte 3,5 mm pour les micros, haut-parleurs et casques
• Encoche pour cadenas intégrée qui permet d’accrocher des cadenas
standards afin de protéger l’équipement
• 1 câble USB-C
• Témoin d’alimentation à LED
• Bouton d’alimentation ON/OFF
• Entrée d’alimentation DC : 20 V, 180 W
• Sortie d’alimentation DC : 19,5 V 90 W max.
Schéma de la station d’accueil
Pour connexion
USB-A vers
l’ordinateur
portable
Relier à
DOCK570
Pour connexion
USB-C vers
l’ordinateur portable
Dos de l’adaptateur
Avant de
l’adaptateur
Gigabit EthernetHDMI
DP++ USB 3.1 (5 Gbps)
Port USB 3.1 (5 Gbps) (prend en charge la recharge) USB-C
(10 Gps, données uniquement)
Encoche pour cadenas
Connecteur casque
audio
Port USB vers
ordinateur portable
Sortie CC
Entrée CC
Marche / arrêt
+

Targus DOCK570EUZ Specifications

General

Headphone outputs	1
HDMI ports quantity	4
USB 2.0 ports quantity	0
Connectivity technology	Wired
Ethernet LAN	Yes
Product color	Black
Mac operating systems supported	Mac OS X 10.10 Yosemite, Mac OS X 10.11 El Capitan, Mac OS X 10.12 Sierra
Windows operating systems supported	Windows 10, Windows 7, Windows 8.1
Master (outer) case width	295 mm
Master (outer) case height	320 mm
Master (outer) case length	410 mm
Master (outer) case weight	13340 g
Harmonized System (HS) code	84733020
Quantity per master (outer) case	6 pc(s)
Quantity per shipping (inner) case	3 pc(s)

Weight and Dimensions

Depth	260 mm
Width	85 mm
Height	179 mm
Weight	2000 g
