©Copyright Task Force Tips, LLC 2002 - 2018 LIA-200 March 20, 2018 Rev19
11

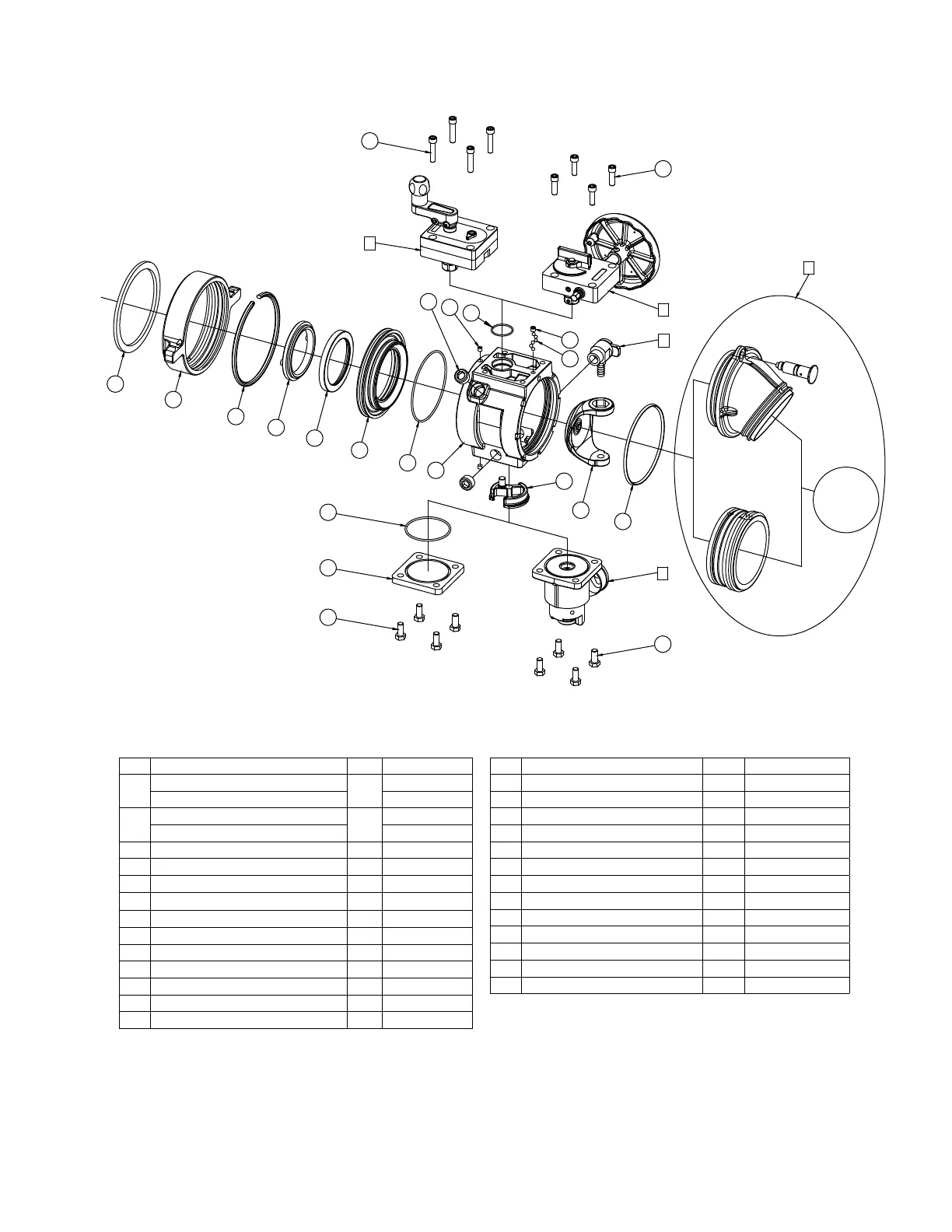

6.0 EXPLODED VIEWS AND PARTS LISTS
6.1 BALL INTAKE VALVE - AB & AC SERIES EXPLODED VIEW AND PARTS LIST
11
10
9
A
12
13
14
15
1
2
3
4
5
6
8
7
23
24
22
18
17
16
24
D
B
C
E
SIDE B
COUPLING/
SPOUT
Index Description QTY Part #
1
GASKET - 6.0"
1
V3240
GASKET - 5.0" V3220
2
COUPLING SH 6.0"NHF X PSF7.0-NFS
1
A1266NX
COUPLING SH 5.0"NHF X PSF7.0-NFS A1261NT
3 PLASTIC STRIP 7.00" 1 A1290
4 SEAL RETAINER STAINLESS STEEL 1 A1521S
5 VALVE SEAT BIV 1 A1520
6 BACK RING STAINLESS STEEL 1 A1201S
7 O-RING-253 1 VO-253
8 BALL INTAKE BODY PM 1 A1015
9 3/4"NPTM HEX SOCKET PLUG 2 XG410
10 5/16-18 X 1/4 SOCKET SET SCREW 2 VT31-18CP375
11 O-RING-128 1 VO-128
12 3/8-16 X 1-3/4 SOCKET HEAD SCREW 4 VT37-16SH1.7
13 3/8-16 X 1-1/4 SOCKET HEAD SCREW 4 VT37-16SH1.2
Index Description QTY Part #
14 3/8-16 X 5/16 SOCKET SET SCREW 1 VT37-16SS312
15 1/4" SS BALL 72 V2125
16 HOLLOW TRUNNION 1 A1514
17 HALF BALL 5.5" STAINLESS STEEL 1 A1043S
18 CUP SEAL 1 A1545
22 O-RING-236 1 VO-236
23 LDH BLANK CAP 1 X631
24 7/16-14 X 1 HEX HEAD BOLT 4 VT43-14HX1.0
A PARALLEL DRIVE GEARBOX 1 SEE SECTION 6.5
B WORM DRIVE GEARBOX 1 SEE SECTION 6.6
C AIR VENT/DRAIN VALVE 1 SEE SECTION 6.7
D PRESSURE RELIEF VALVE 1 A1640
E SIDE B COUPLING/SPOUT 1 SEE SECTION 6.4
