©Copyright Task Force Tips, LLC 2002 - 2018 LIA-200 March 20, 2018 Rev19
17

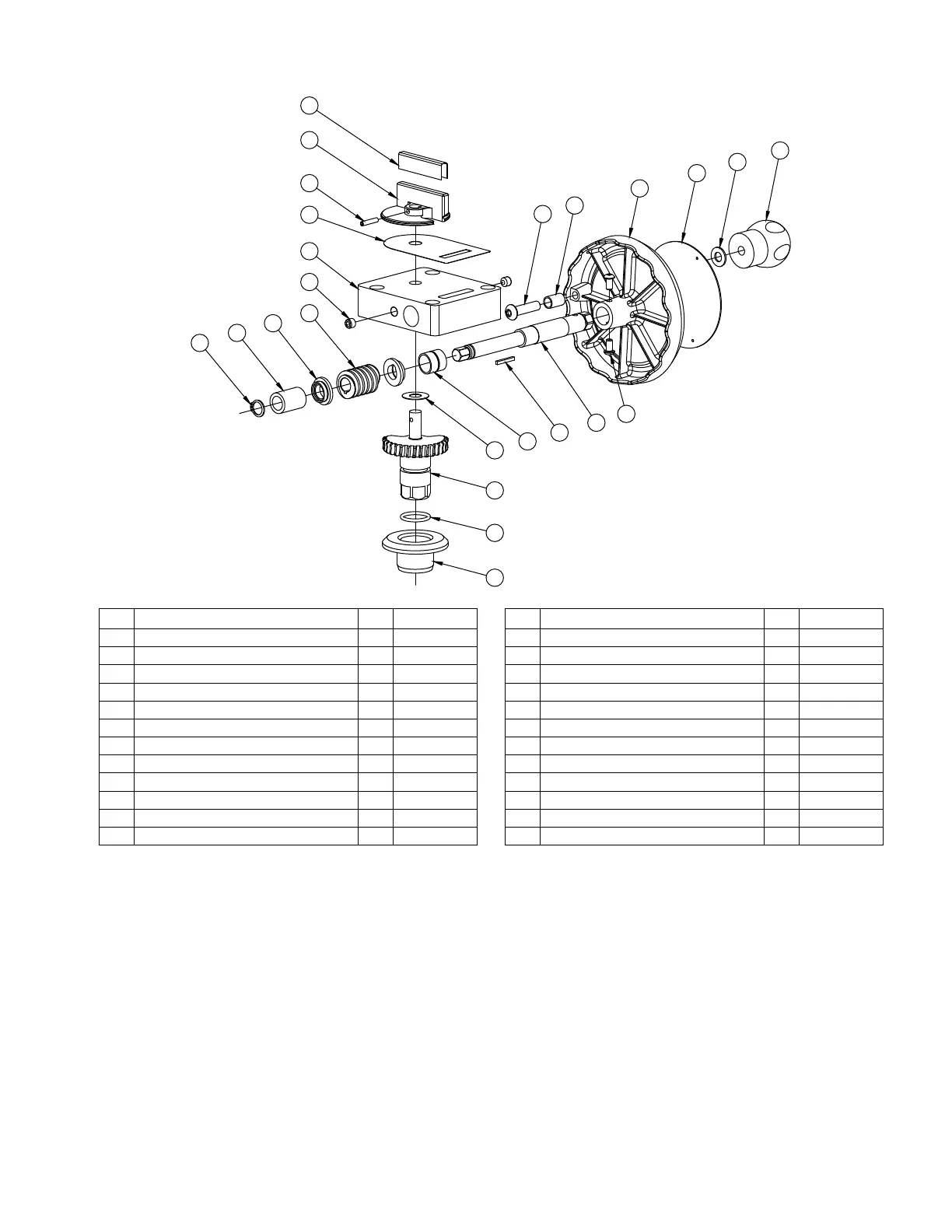

6.6 WORM DRIVE GEARBOX [B] EXPLODED VIEW AND PARTS LIST
10
3
2
1
5
4
6
7
8
9
21
22
23
24
20
19
17
18
12
11
13
14
15
16
ITEM DESCRIPTION QTY PART # ITEM DESCRIPTION QTY PART #
1 RETAINING RING 15MM EXTERNAL 1 VR4275 13 HANDWHEEL 1 X281
2 THICK BUSHING 1 A1528 14 HANDWHEEL LABEL 1 A1306
3 WORM THRUST WASHER 2 A1531 15 WASHER 1 VW812X406-65
4 POSITION INDICATOR LABEL 1 A1524 16 KNOB 1 A1512
5 POSITION INDICATOR WITH FLAG 1 A1523 17 1/4-20 X 1/2 BUTTON HEAD SCREW 2 VT25-20BH500
6 5/32 X 7/8 HDP SPIROL PIN 1 V1900 18 CRANK SHAFT 1 A1533
7 LABEL 1 A1301 19 KEY 1 X225
8 GEARBOX 1 A1506 20 THIN BUSHING 1 A1527
9 3/8-16 X 5/16 SOCKET SET SCREW 1 VT37-16SS312 21 GEAR THRUST WASHER 1 A1502
10 12 DP WORM 1 X220 22 INTEGRAL WORM GEAR & TRUNNION 1 A1501
11 3/8-16 X 1-1/2 BUTTON HEAD SCREW 1 VT37-16BH1.5 23 O-RING-214 1 VO-214
12 CRANK BUSHING 1 A1513 24 GEAR SPACER 1 A1511
