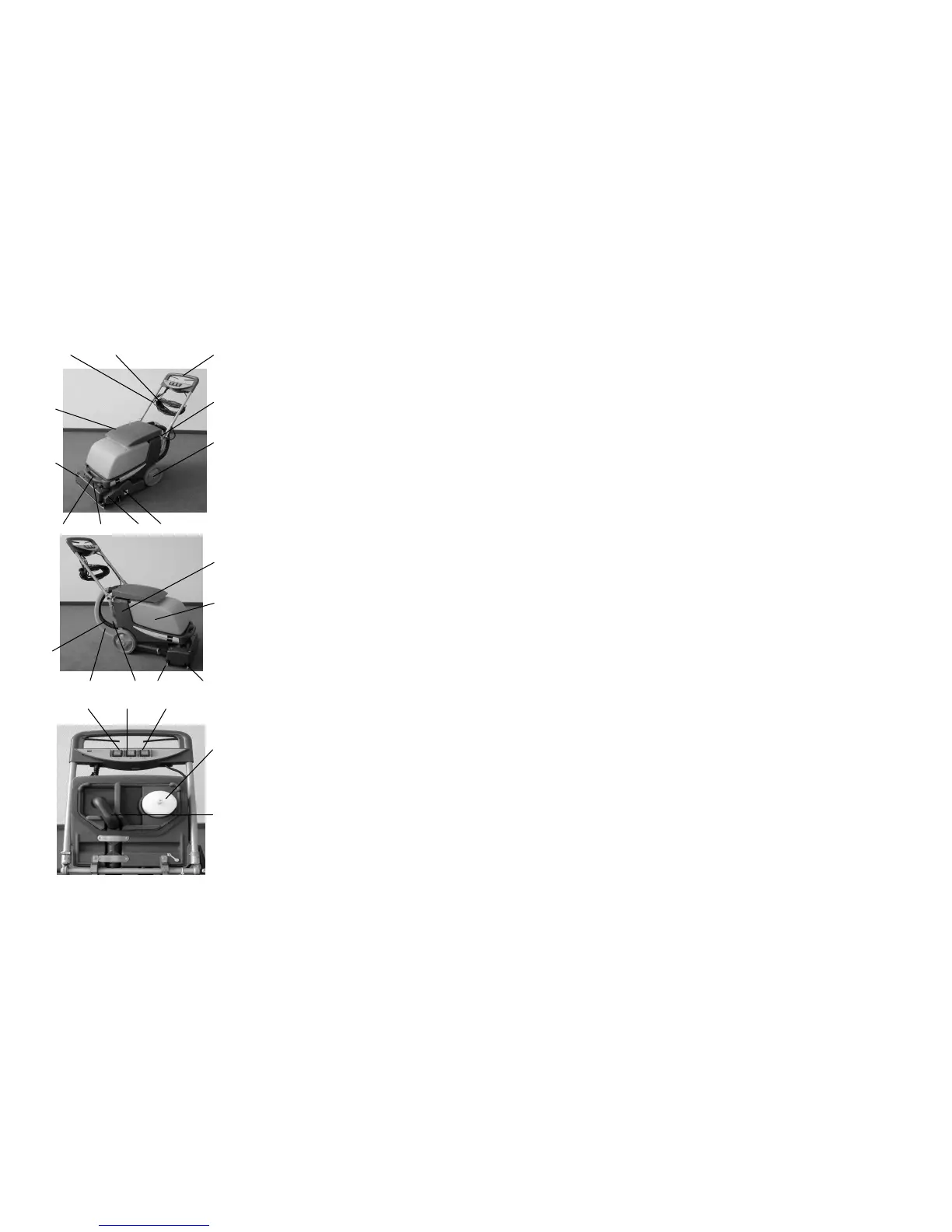

3. Aufbau und Funktionen/Zubehör 3. Construction et fonctions/
Accessoires
3. Design and Functions/Accessories
1. Stossbügel 1. Poignée de conduite 1. Handle bar
2. Arretierhebel zur Einstellung des
Stossbügels
2. Levier d'arrêt pour la fixation de la
poignée de conduite
2. Locking lever to adjust the handle
bar
3. Laufrad erlaubt Treppenfahren. 3. Roue porteuse. Permet de passer les
marches d'escaliers.
3. Wheel. Both wheels also permit
transport up/down stairs.
4. Drehknopf Laugenmenge
Regelbereich 0-1.5 I/min.
4. Molette de réglage pour le débit de la
solution détergente plage de réglage
0-1.5 I/min.
4. Solution flow control knob. Range of
adjustment 0-1.5 l/min.
5. Verriegelungsknopf
zur Fixierung der Walzenbürste.
5. Bouton de verrouillage pour la
fixation de la brosse cylindrique.
5. Cylindrical brush locking knob, to
secure the cylindrical brush.
6. Blende zur Saugkanal 6. Couverture de canal d'aspiration 6. Cover over suction duct
7. Traggriff 7. Poignée de transport 7. Carrying handle
8. Befestigungsschraube Düse vorne 8. Vis de fixation du suceur avant 8. Fixation screw for front squeegee
9. Tankdeckel 9. Couvercle du réservoir 9. Tank cover
10. Netzkabel 10. Câble d'alimentation électrique. 10. Mains cord
11. Bügel für Netzkabelaufwicklung 11. Poignée pour l'enroulement du câble 11. Mains cord holder
12. Frischwassertank 12. Réservoir de solution détergente 12. Solution tank
13. Schmutzwassertank 13. Réservoir d'eau résiduelle 13. Recovery tank
14. Saugdüse vorne 14. Suceur avant 14. Front squeegee
15. Saugdüse hinten 15. Suceur arrière 15. Back squeegee
16. Fusshebel für Bürsten und
Düsenentlastung
16. Levier à pied pour la décharge de la
brosse et des suceurs
16. Foot lever for brush and squeegee
relief
17. Transparenter Saugschlauch 17. Tuyau d'aspiration transparent 17. Transparent suction hose
18. Luftschlauch 18. Tuyau d'air 18. Vacuum hose
19. Wippschalter Laugenzufuhr. 19. Interrupteur à bascule de l'adduction
de la solution détergente.
19. Solution flow switch
20. Hauptschalter 20. Interrupteur principal 20. Main switch
21. Wippschalter Saugmotor 21. Interrupteur à bascule du moteur de
l'aspiration
21. Vacuum motor switch
22. Schwimmer überwacht Niveau 22. Flotteur 22. Float monitors foam/recovered
solution
23. Schmutzwassereinlauf 23. Entrée de l'eau résiduelle 23. Recovered solution inlet
1
3
2
547
8
9
10 11
12
13
14
151617
18
22
2019 21
23
