tau D747M User Manual

34 D747M
32 - 33 ALIMENTATION
entrée alimentation carte 13,5V AC – Alimentée par le trans-
formateur toroïdal et protégée par fusible sur l’alimentation
230V AC.
IMPORTANT :
• nous recommandons de ne pas raccorder les relais auxiliaires ou d’autres dispositifs
à la sortie 18V DC (bornes 1 – 2) de la centrale de commande an d’éviter de ne pas
compromettre le bon fonctionnement. Comme alternative, il faut utiliser les alimenta-
teurs/transformateurs extérieurs ;
• ne pas connecter à proximité de la logique de commande des systèmes d’alimenta-
tion à découpage ou appareils similaires qui pourraient être une source de parasites.
PROCÉDURE DE MÉMORISATION
ATTENTION : Après avoir alimenté la logique de commande, attendre 2 secondes avant
de commencer les manœuvres de réglage.
Le portail doit nécessairement avoir les butées de sécurité aussi bien en ouverture qu’en
fermeture.
Après avoir terminé l’installation de l’automatisme :
1_ porter les battants du portail à environ 1 m de la butée en fermeture ;
2_ positionner le dip-switch n. 8 sur ON ;
3_ commander l’automatisme en agissant sur l’une des entrées suivantes : O/F, radiocom-
mande ou touche carte.
4_ le portail doit commencer à se fermer.
S’il devait s’ouvrir, suspendre la programmation en réinitialisant la logique de commande
(couper l’alimentation pendant au moins 5 secondes et remettre le dip-switch n. 8 sur
OFF), puis en l’absence de tension, inverser entre eux les ls d’alimentation du moteur.
Reprendre ensuite la procédure à partir du point 1.
5_ après avoir effectué la fermeture, au bout d’environ 2 s, l’automatisme effectue automatique-
ment une ouverture totale ;
6_ à la n de l’ouverture, positionner le dip-switch n. 8 sur OFF ;
7_ l’automatisme est maintenant prêt à fonctionner.
Effectuer les réglages logiques.
Quand on agit sur un dispositif de réglage quelconque de la logique de commande (trim-
mer ou dip-switchs) il faut effectuer une manœuvre complète (ouverture et fermeture) de
l’automatisme pour rendre actifs les nouveaux réglages.
RÉGLAGES LOGIQUES

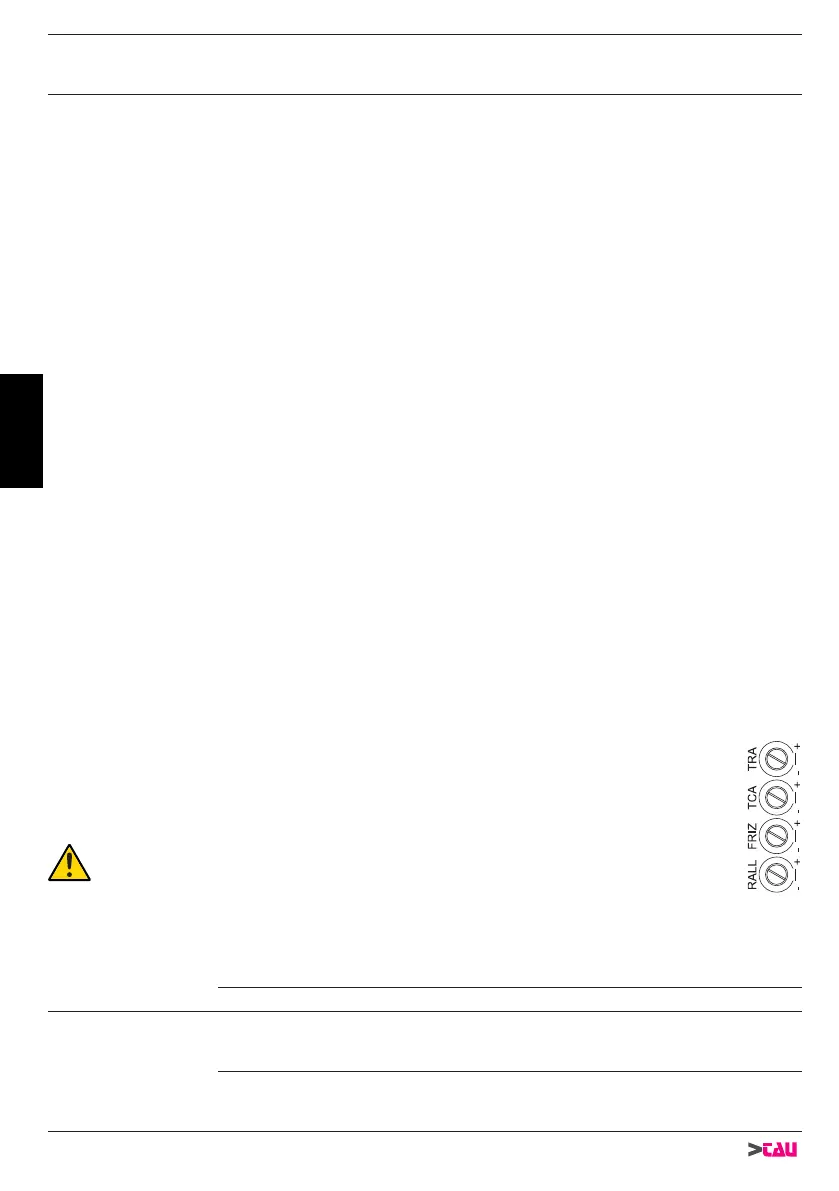

TRIMMERS
RALL. réglage distance de ralentissement : de 10 à 100 cm c.a. ;
T.C.A. réglage Temps de Fermeture Automatique : de 3 à 240 secondes env. (voir
dip-switch n. 1) ;
T.R.A. Réglage Temps de déphasage 2° battant: de 2 à 15 secondes.
FRIZ. réglage sensibilité détection obstacles.
NOTE : en tournant le TRIMMER FR. dans le sens des aiguilles d’une
montre, on diminue la sensibilité du motoréducteur sur l’obstacle et donc
la force de poussée augmente ; vice versa, en le tournant dans le sens
contraire, on augmente la sensibilité du motoréducteur sur l’obstacle et la
force de poussée diminue.
Dip-switchs
1
FERMETURE
AUTOMATIQUE
On
quand l’ouverture est terminée, la fermeture du portail est automatique
au bout du temps programmé sur le trimmer T.C.A. ;
Off la fermeture nécessite une commande manuelle ;
2 2 / 4 TEMPS
On
quand l’automatisme fonctionne, une séquence de commandes d’ou-
verture/fermeture induit le portail à une OUVERTURE-FERMETURE-
OUVERTURE-FERMETURE, etc.
Off
dans les mêmes conditions, la même séquence de commandes induit le
portail à une OUVERTURE-STOP-FERMETURE-STOP-OUVERTURE-
STOP, etc. (fonction pas à pas) (voir aussi dip-switch 4) ;
