10
D747M
32 - 33 ALIMENTAZIONE
ingresso alimentazione scheda 13,5V AC - Alimentato dal tra-
sformatore toroidale e protetto da fusibile sull’alimentazione
230V AC.
IMPORTANTE:
• non collegare relè ausiliari o altri dispositivi all’uscita 18V DC (morsetti 1 - 2) della
centrale, onde evitare di pregiudicarne il buon funzionamento. Utilizzare in alternativa
alimentatori/trasformatori esterni;
• non collegare in prossimità della barriera degli alimentatori switching o apparecchia-
ture similari che potrebbero essere fonte di disturbi;
PROCEDURA DI MEMORIZZAZIONE
ATTENZIONE: Dopo aver alimentato il quadro di comando attendere 2 sec. prima di ini-
ziare a svolgere le manovre di regolazione.
Il cancello deve necessariamente avere i fermi di sicurezza sia in apertura che in chiu-
sura.
Terminata l’installazione dell’automazione:
1_ portare le ante del cancello a 1 m ca. dalla battuta in chiusura;
2_ posizionare il dip-switch nr. 8 in ON;
3_ comandare l’automazione agendo su uno dei seguenti ingressi: A/C, radiocomando o pul-
sante scheda.
4_ il cancello deve cominciare a chiudere.
Nota: nel caso dovesse aprirsi, sospendere la programmazione resettando il quadro elet-
trico (togliere l’alimentazione al quadro per almeno 5 sec. e rimettere il dip-switch nr. 8
in OFF), e quindi, a quadro disalimentato, invertire tra di loro i li di alimentazione del
motore. Riprendere poi la procedura dal punto 1.
5_ effettuata la chiusura, trascorso un tempo di circa 2 sec., viene eseguita automaticamente
un’apertura totale;
6_ ad apertura completata, posizionare il dip-switch nr. 8 in OFF;
7_ l’automazione è ora pronta per il funzionamento.
Effettuare le regolazioni logiche.
Nota: agendo su qualsiasi regolazione del quadro di comando (trimmer o dip-switches) è
necessario effettuare una manovra completa (apertura e chiusura) dell’automazione per
rendere attive le nuove impostazioni.
REGOLAZIONI LOGICHE

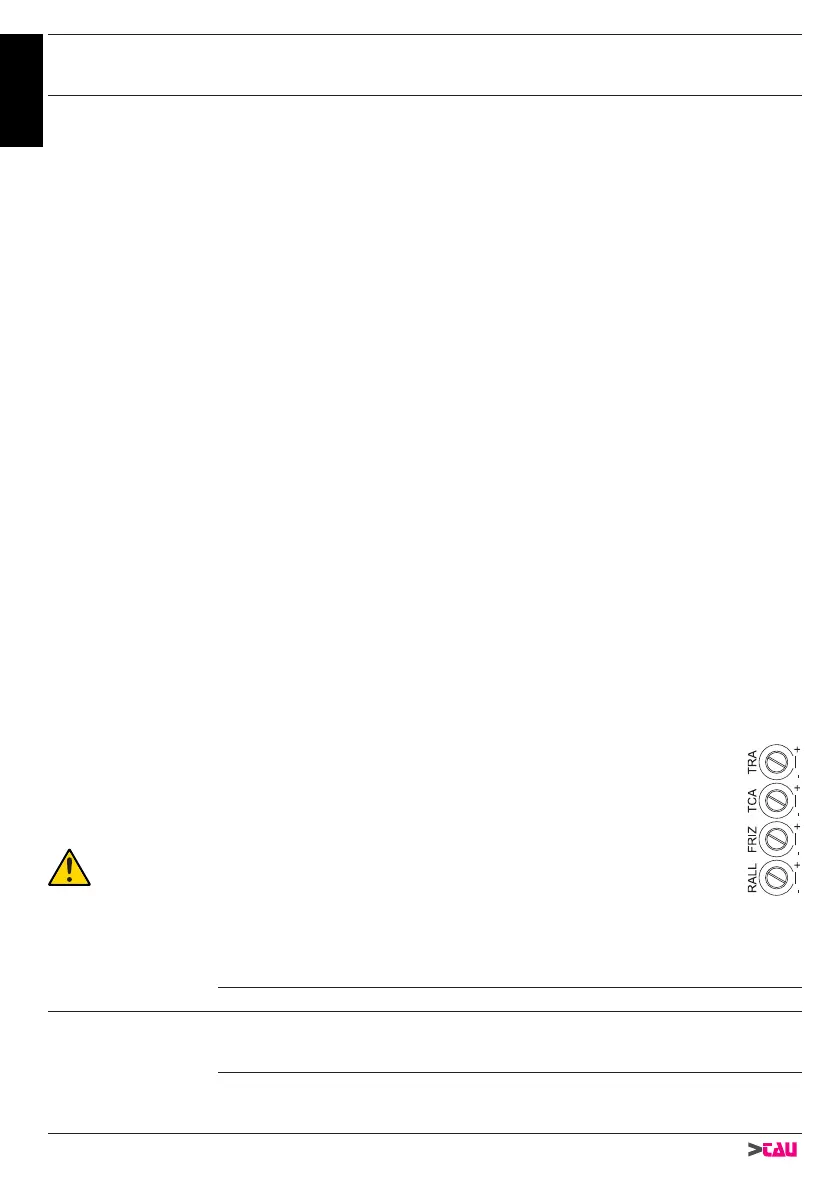

TRIMMER
RALL. regolazione distanza di rallentamento: da 10 a 100 cm ca;
T.C.A. regolazione Tempo di Chiusura Automatica: da 3 a 240 secondi ca. (vedi
dip-switch nr. 1);
T.R.A. regolazione tempo di ritardo 2° anta in chiusura: da 2 a 15 secondi;
FRIZ. regolazione sensibilità rilevamento ostacoli.
NOTA: ruotando il TRIMMER FR. in senso orario si diminuisce la sensibilità
del motoriduttore sull’ostacolo e quindi aumenta la forza di spinta; vice-
versa, ruotandolo in senso antiorario, aumenta la sensibilità del motoridut-
tore sull’ostacolo e diminuisce la forza di spinta.
Dip switch
1
CHIUSURA
AUTOMATICA
On
ad apertura completata, la chiusura del cancello è automatica tra-
scorso un tempo impostato sul trimmer T.C.A.;
Off la chiusura necessita di un comando manuale;
2 2 / 4 TEMPI
On
ad automazione funzionante, una sequenza di comandi di apertura/
chiusura induce il cancello ad una APERTURA-CHIUSURA-APER-
TURA-CHIUSURA, etc.
Off
nelle stesse condizioni, la stessa sequenza di comandi induce il can-
cello ad una APERTURA-STOP-CHIUSURA-STOP-APERTURA-
STOP, etc. (funzione passo-passo) (vedi anche dip switch 4);
ITALIANO
