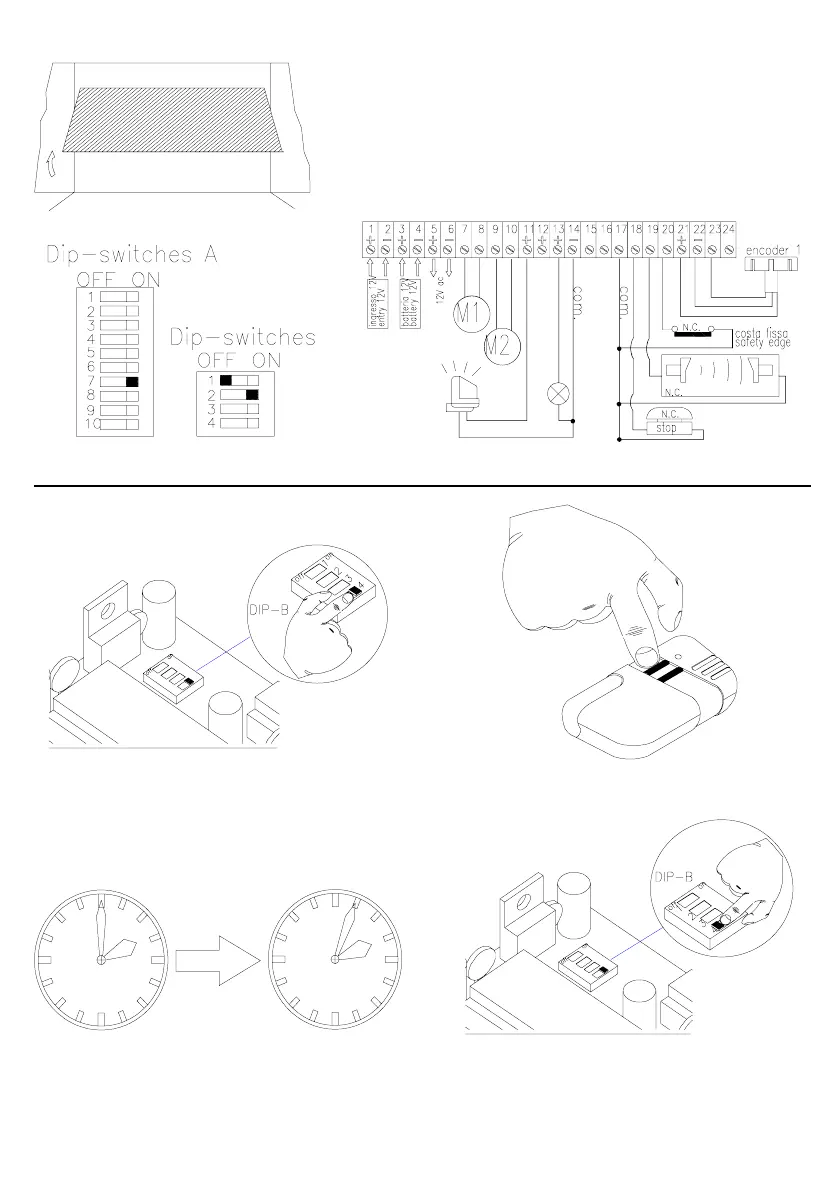

Schema elettrico per 2 motori; collegare solo l’encoder del motore 1.
Schaltplan für 2 Motoren; nur den Encoder des 1 Motors anschließen.
Electrical diagram for 2 motors; only connect the encoder of the
first motor.
Schéma électrique pour 2 moteurs; connecter seulement l’encodeur
du 1
er
moteur.
Esquema eléctrico para 2 motores; conecte sólo el encoder del 1°
motor.
