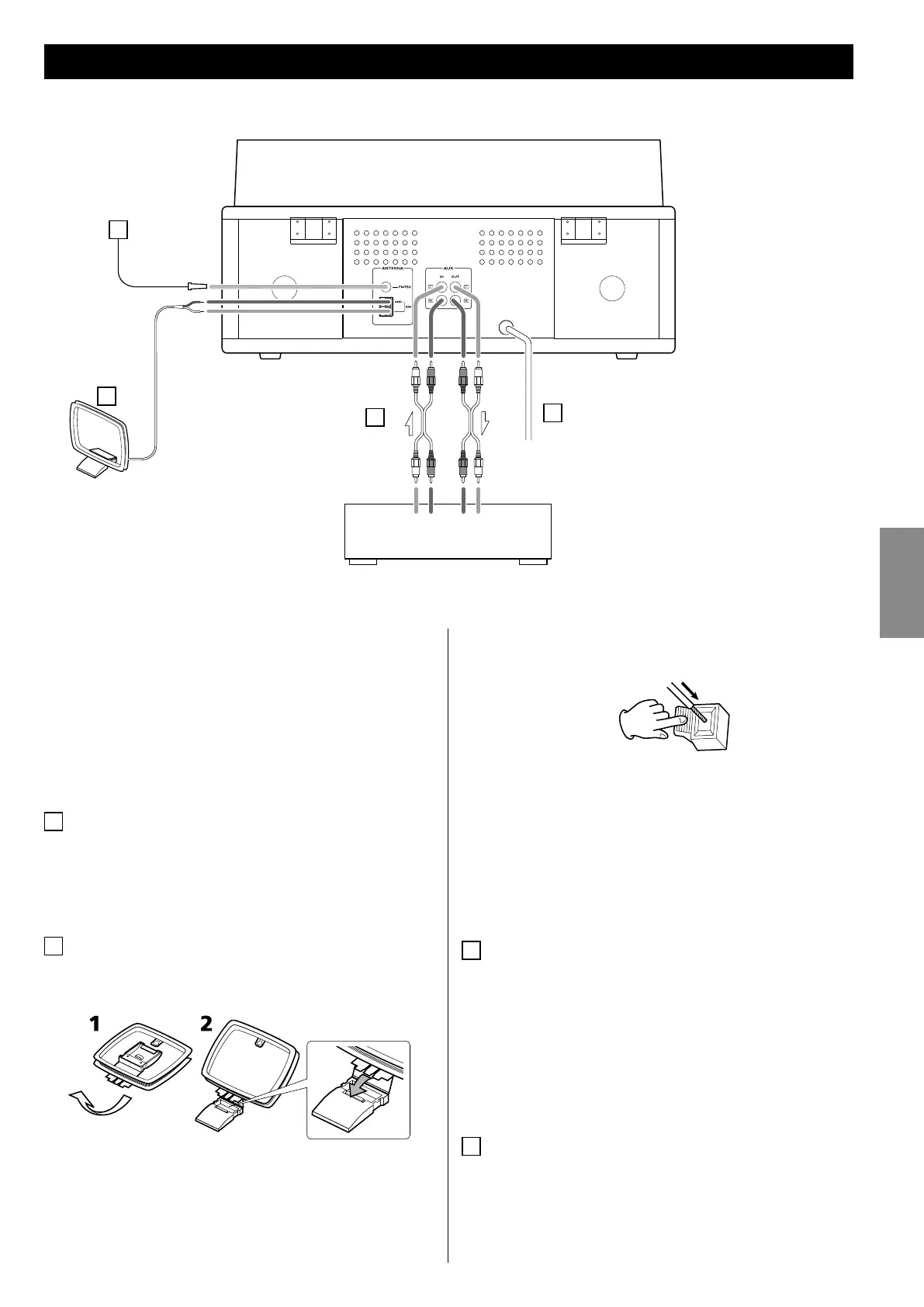

Conexiones
C
A
B
D
PRECAUCIÓN:
< Apague todos los componentes antes de realizar las
conexiones.
< Lea las instrucciones de todos los componentes que vaya a
utilizar con la unidad.
< Asegure firmemente cada uno de los conectores. Para evitar
zumbidos y ruido, no envolva los cables de conexión junto con
los cables de alimentación de CA.
A
Antena FM
Mientras se encuentre en la banda FM, sintonice una estación
de FM y extienda la antena hasta encontrar la mejor posición
para la recepción. Si mueve su unidad a una nueva ubicación,
puede ser necesario volver a ajustar esta antena.
B
Antena de cuadro de AM
Para colocar la antena de cuadro sobre una superficie, fije el
gancho a la ranura de la base de la antena.
Conecte los cables de la antena de cuadro a los terminales de la
antena de AM.
< Asegúrese de conectar el hilo negro al terminal GND.
Coloque la antena en una estantería o cuélguela del marco de
la ventana, etc. orientada para optimizar la recepción. Mantenga
el resto de los cables, como cables de alimentación, cables de
los altavoces o cables de interconexión lo más lejos posible de
la antena.
C
Conectores AUX IN/OUT
La señal analógica de audio de 2 canales entra o sale desde
estos conectores. Puede conectarlos a un reproductor de CD,
una bandeja de cinta de casete, etc. utilizando cables RCA
adjuntos.
Respete las siguientes conexiones:
conector blanco q terminal blanco (L: canal izquierdo)
conector rojo q terminal rojo (R: canal derecho)
D
Cable de alimentación de CA
Enchufe este cable de alimentación de CA en un tomacorriente
de pared CA.
Rojo
Rojo
Blanco
Blanco
Blanco
Blanco
Bandeja de cinta de casete, etc.
