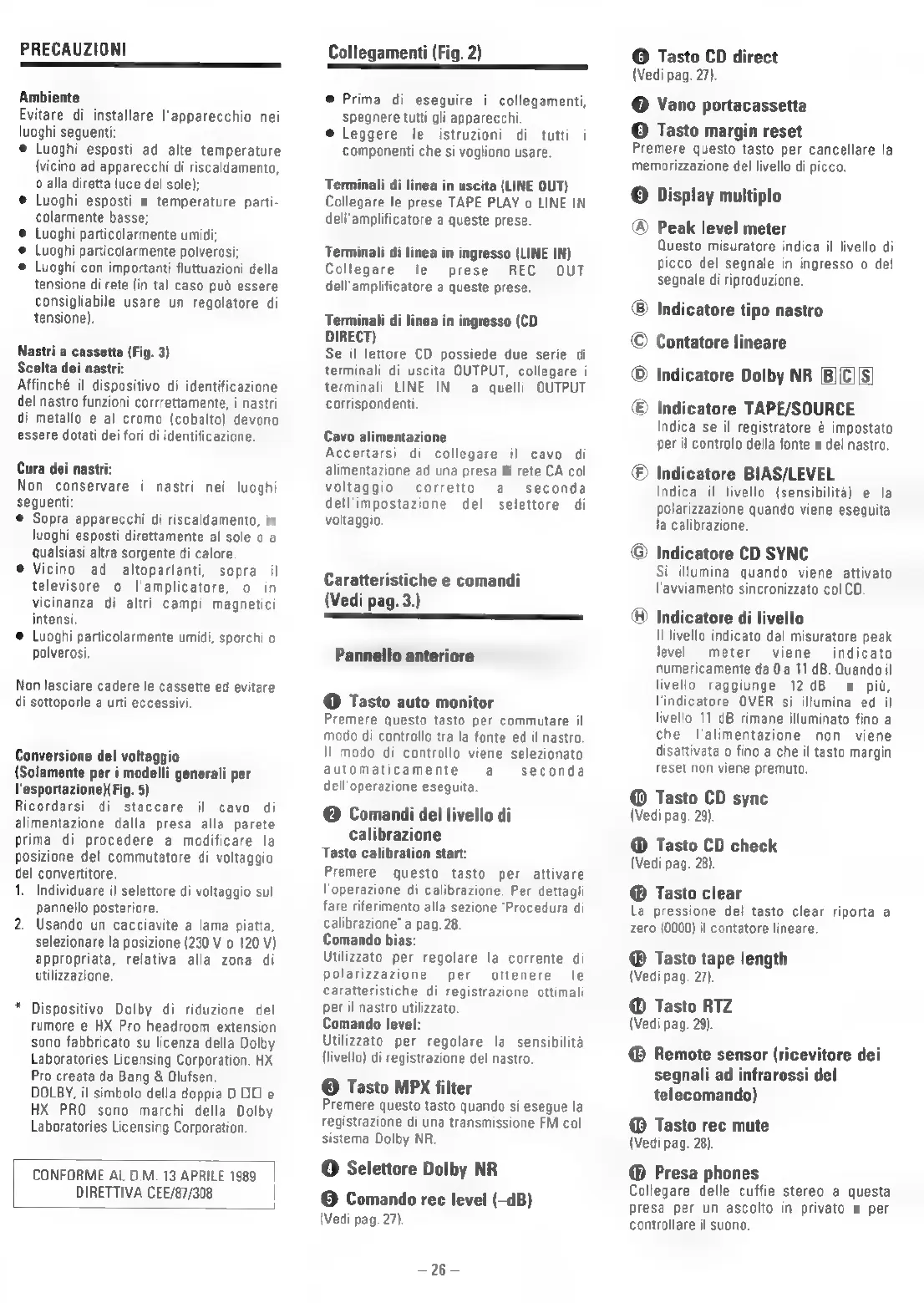

PRECAUZIONI
Ambiente
Evitare di installare l'apparecchio nei
luoghi seguenti:
@ Luoghi esposti ad alte temperature
(vicino ad apparecchi di riscaldamento,
0 alla diretta luce del sole);
© Luoghi esposti a temperature parti-
colarmente basse;
© Luoghi particolarmente umidi;
Luoghi particolarmente polverosi;
© Luoghi con importanti fluttuazioni della
tensione di rete (in tal caso pud essere
consigliabile usare un regolatore di
tensione).
Nastri a cassetta
Scelta dei nastri:
Affinché il dispositivo di identificazione
del nastro funzioni corrrettamente, i nastri
di metallo e al cromo (cobalto) devono
essere dotati dei fori di identificazione.
ig. 3)
Cura dei nastri:
Non conservare i nastri nei luoghi
seguenti:
© Sopra apparecchi di riscaldamento, in
luoghi esposti direttamente al sole o a
qualsiasi altra sorgente di calore.
e@ Vicino ad altoparlanti, sopra il
televisore o l'amplicatore, o in
vicinanza di altri campi magnetici
intensi.
© Luoghi particolarmente umidi, sporchi o
polverosi.
Non lasciare cadere le cassette ed evitare
di sottoporle a urti eccessivi.
Conversione del voltaggio
(Solamente per i modelli generali per
l'esportazione)| Fig. 5)
Ricordarsi di staccare il cavo di
alimentazione dalla presa alla parete
prima di procedere a modificare la
posizione del commutatore di voltaggio
del convertitore.
1. Individuare il selettore di voltaggio sul
pannello posteriore.
2. Usando un cacciavite a lama piatta,
selezionare la posizione (230 V 0 120 V)
appropriata, relativa alla zona di
utilizzazione.
Dispositivo Dolby di riduzione del
rumore e HX Pro headroom extension
sono fabbricato su licenza della Dolby
Laboratories Licensing Corporation. HX
Pro creata da Bang & Olufsen.
DOLBY, i! simbolo della doppia D OU e
HX PRO sono marchi della Dolby
Laboratories Licensing Corporation
CONFORME AL D.M. 13 APRILE 1989
DIRETTIVA CEE/87/308
Collegamenti (Fig. 2)
e@ Prima di eseguire i collegamenti,
spegnere tutti gli apparecchi.
@ Leggere le istruzioni di tutti i
componenti che si vogliono usare.
Terminali di linea in uscita (LINE OUT)
Collegare le prese TAPE PLAY o LINE IN
dell'amplificatore a queste prese.
Terminali
di
linea
in
ingresso
(LINE
IN)
Collegare
le
prese
REC
OUT
dell'amplificatore
a
queste
prese.
Terminali di linea in ingresso (CD
DIRECT)
Se il lettore CD possiede due serie di
terminali di uscita OUTPUT, collegare i
terminali LINE IN a quelli OUTPUT
corrispondenti.
Cavo alimentazione
Accertarsi di collegare il cavo di
alimentazione ad una presa di rete CA col
voltaggio corretto a seconda
dell'impostazione del selettore di
voltaggio.
Caratteristiche e comandi
(Vedi pag. 3.)
Pannello anteriore
© Tasto auto monitor
Premere questo tasto per commutare il
modo di controllo tra la fonte ed il nastro.
ll modo di controllo viene selezionato
automaticamente a seconda
dell'operazione eseguita
@ Comandi del livello di
calibrazione
Tasto calibration start:
Premere questo tasto per attivare
loperazione di calibrazione. Per dettagli
fare riferimento alla sezione "Procedura di
calibrazione” a pag. 28.
Comando bias:
Utilizzato per regolare la corrente di
polarizzazione per ottenere le
Caratteristiche di registrazione ottimali
per il nastro utilizzato.
Comando level:
Utilizzato per regolare la sensibilita
(livello) di registrazione del nastro.
© Tasto MPX filter
Premere questo tasto quando si esegue la
registrazione di una transmissione FM col
sistema Dolby NR.
O Selettore Dolby NR
© Comando rec level (-dB)
(Vedi pag. 27)
96>
@ Tasto CD direct
(Vedi pag. 27).
@ Vano portacassetta
© Tasto margin reset
Premere questo tasto per cancellare la
memorizzazione del livello di pico.
© Display multiplo
Peak level meter
Questo misuratore indica il livello di
picco del segnale in ingresso o del
segnale di riproduzione.
Indicatore tipo nastro
© Contatore lineare
© Indicatore Dolby NR [B)(C\(S}
© Indicatore TAPE/SOURCE
Indica se il registratore é impostato
per il controlo della fonte o del nastro.
©) Indicatore BIAS/LEVEL
Indica il livello (sensibilita) e ta
polarizzazione quando viene eseguita
la calibrazione.
@ Indicatore CD SYNC
Si illumina quando viene attivato
lavviamento sincronizzato col CD
Indicatore di livello
| livello indicato dal misuratore peak
level meter viene indicato
numericamente da 0 a 11 dB. Quando il
livello raggiunge 12 dB o piu,
Vindicatore OVER si illumina ed il
livello 11 dB rimane illuminato fino a
che l'alimentazione non viene
disattivata 0 fino a che il tasto margin
reset non viene premuto.
@ Tasto CD sync
(Vedi pag. 29),
@ Tasto CD check
(Vedi pag. 28).
@ Tasto clear
La pressione del tasto clear riporta a
zero (0000) il contatore lineare.
® Tasto tape length
(Vedi pag. 27).
@ Tasto RTZ
(Vedi pag. 29).
® Remote sensor (ricevitore dei
segnali ad infrarossi del
telecomando)
® Tasto rec mute
(Vedi pag. 28).
@ Presa phones
Collegare delle cuffie stereo a questa
presa per un ascolto in privato o per
controllare il suono.
