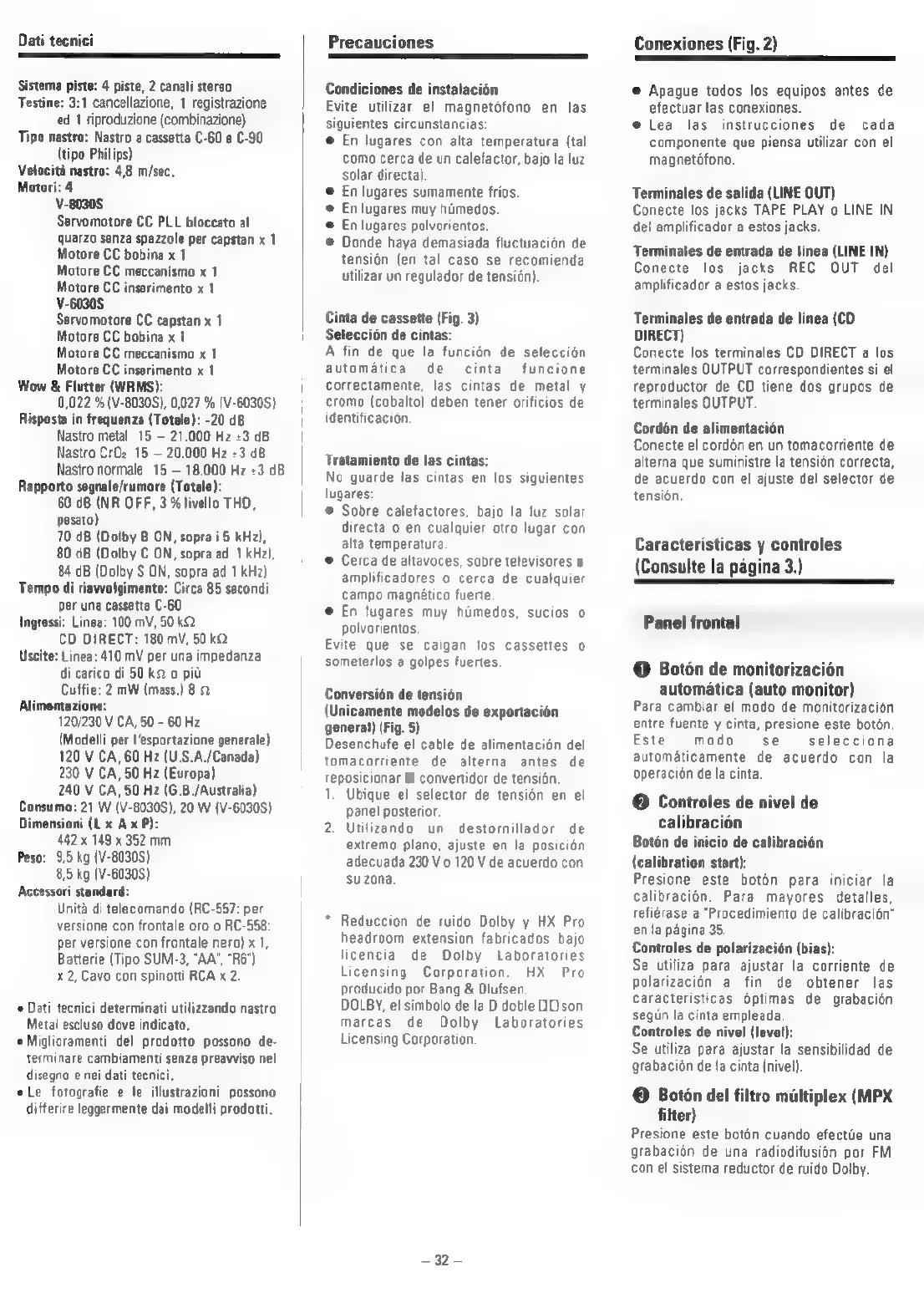

Dati tecnici
Sistema piste: 4 piste, 2 canali stereo
Testine: 3:1 cancellazione, 1 registrazione
ed 1 riproduzione (combinazione)
Tipo nastro: Nastro a cassetta C-60 e C-90
(tipo Philips)
Velocita nastro: 4,8 m/sec.
Motori: 4
V-8030S
Servomotore CC PLL bloccato al
quarzo senza spazzole per capstan x 1
Motore CC bobina x 1
Motore CC meccanismo x 1
Motore CC inserimento x 1
V-6030S
Servomotore CC capstan x 1
Motore CC bobina x 1
Motore CC meccanismo x 1
Motore CC inserimento x 1
Wow & Flutter (WRMS):
0,022 % (V-8030S), 0,027 % (V-6030S)
Risposta in frequenza (Totale): -20 dB
Nastro metal 15 — 21.000 Hz +3 dB
Nastro CrOz 15 — 20.000 Hz +3 dB |
Nastro normale 15-—18.000Hz+3dB |
Rapporto segnale/rumore (Totale):
60 dB (NR OFF, 3% livello THD,
pesato)
70 dB (Dolby B ON, sopra i 5 kHz),
80 dB (Dolby C ON, sopra ad 1 kHz),
84 dB (Dolby S ON, sopra ad 1 kHz)
Tempo di riawolgimento: Circa 85 secondi
per una cassetta C-60
Ingressi: Linea: 100 mV, 50 kQ2
CD DIRECT: 180 mV, 50 kQ2
Uscite: Linea: 410 mV per una impedanza
di carico di 50 ko pid |
Cuffie: 2 mW (mass.) 8 2 |
Alimentazione:
120/230 V CA, 50 - 60 Hz
(Modelli per I’esportazione generale)
120 V CA, 60 Hz (U.S.A./Canada)
230 V CA, 50 Hz (Europa)
240 V CA, 50 Hz (G.B./Australia)
Consumo: 21 W (V-8030S), 20 W (V-6030S)
Dimensioni (Lx A x P):
442 x 149 x 352 mm
Peso: 9,5 kg (V-8030S)
8,5 kg (V-6030S)
Accessori standard:
Unita di telecomando (RC-557: per
versione con frontale oro o RC-558:
per versione con frontale nero) x 1,
Batterie (Tipo SUM-3, "AA", "R6")
x 2, Cavo con spinotti RCA x 2
Dati tecnici determinati utilizzando nastro
Metal escluso dove indicato.
©Miglioramenti del prodotto possono de- |
terminare cambiamenti senza preavviso nel
disegno e nei dati tecnici.
eLe fotografie e le illustrazioni possono
differire leggermente dai modelli prodotti.
Precauciones
Condiciones de instalacion
Evite utilizar el magnetofono en las
siguientes circunstancias:
@ En lugares con alta temperatura (tal
como cerca de un calefactor, bajo la luz
solar directa)
En lugares sumamente frios.
En lugares muy himedos.
En lugares polvorientos.
Donde haya demasiada fluctuacion de
tensién (en tal caso se recomienda
utilizar un regulador de tensién).
Cinta de cassette (Fig. 3)
Selecci6n de cintas:
A fin de que la funcién de seleccién
automatica de cinta funcione
correctamente, las cintas de metal y
cromo (cobalto) deben tener orificios de
identificacion.
Tratamiento de las cintas:
No guarde las cintas en los siguientes
lugares:
© Sobre calefactores, bajo la luz solar
directa o en cualquier otro lugar con
alta temperatura.
© Cerca de altavoces, sobre televisores 0
amplificadores o cerca de cualquier
campo magnético fuerte.
@ En lugares muy himedos, sucios 0
polvorientos.
Evite que se caigan los cassettes o
someterlos a golpes fuertes.
Conversion de tension
(Unicamente modelos de exportacion
general) (Fig. 5)
Desenchufe el cable de alimentacion del
tomacorriente de alterna antes de
reposicionar el convertidor de tensién
1. Ubique el selector de tensién en el
panel posterior.
2. Utilizando un destornillador de
extremo plano, ajuste en la posicién
adecuada 230 V 0 120 V de acuerdo con
su zona.
* Reduccion de ruido Dolby y HX Pro
headroom extension fabricados bajo
licencia de Dolby Laboratories
Licensing Corporation. HX Pro
producido por Bang & Olufsen.
DOLBY, el simbolo de la D doble DO son
marcas de Dolby Laboratories
Licensing Corporation.
$37 >
Conexiones (Fig. 2)
@ Apague todos los equipos antes de
efectuar las conexiones.
e@ lea las instrucciones de cada
componente que piensa utilizar con el
magnetofono.
Terminales de salida (LINE OUT)
Conecte los jacks TAPE PLAY o LINE IN
del amplificador a estos jacks.
Terminales de entrada de linea (LINE IN)
Conecte los jacks REC OUT del
amplificador a estos jacks.
Terminales de entrada de linea (CD
DIRECT)
Conecte los terminales CD DIRECT a los
terminales OUTPUT correspondientes si el
reproductor de CD tiene dos grupos de
terminales OUTPUT.
Cordon de alimentacion
Conecte el cordén en un tomacorriente de
alterna que suministre la tension correcta,
de acuerdo con el ajuste del selector de
tension.
Caracteristicas y controles
(Consulte la pagina 3.)
Panel frontal
@ Boton de monitorizacién
automatica (auto monitor)
Para cambiar el modo de monitorizacion
entre fuente y cinta, presione este boton.
Este modo se selecciona
automaticamente de acuerdo con la
operacin de la cinta.
© Controles de nivel de
calibracion
Boton de inicio de calibracion
(calibration start):
Presione este boton para iniciar la
calibracién. Para mayores detalles,
refiérase a “Procedimiento de calibracion"
en la pagina 35.
Controles de polarizacién (bias):
Se utiliza para ajustar la corriente de
polarizacion a fin de obtener las
caracteristicas optimas de grabacién
segin la cinta empleada.
Controles de nivel (level):
Se utiliza para ajustar la sensibilidad de
grabacién de la cinta (nivel).
© Boton del filtro multiplex (MPX
filter)
Presione este botén cuando efectue una
grabacién de una radiodifusioén por FM
con el sistema reductor de ruido Dolby.
