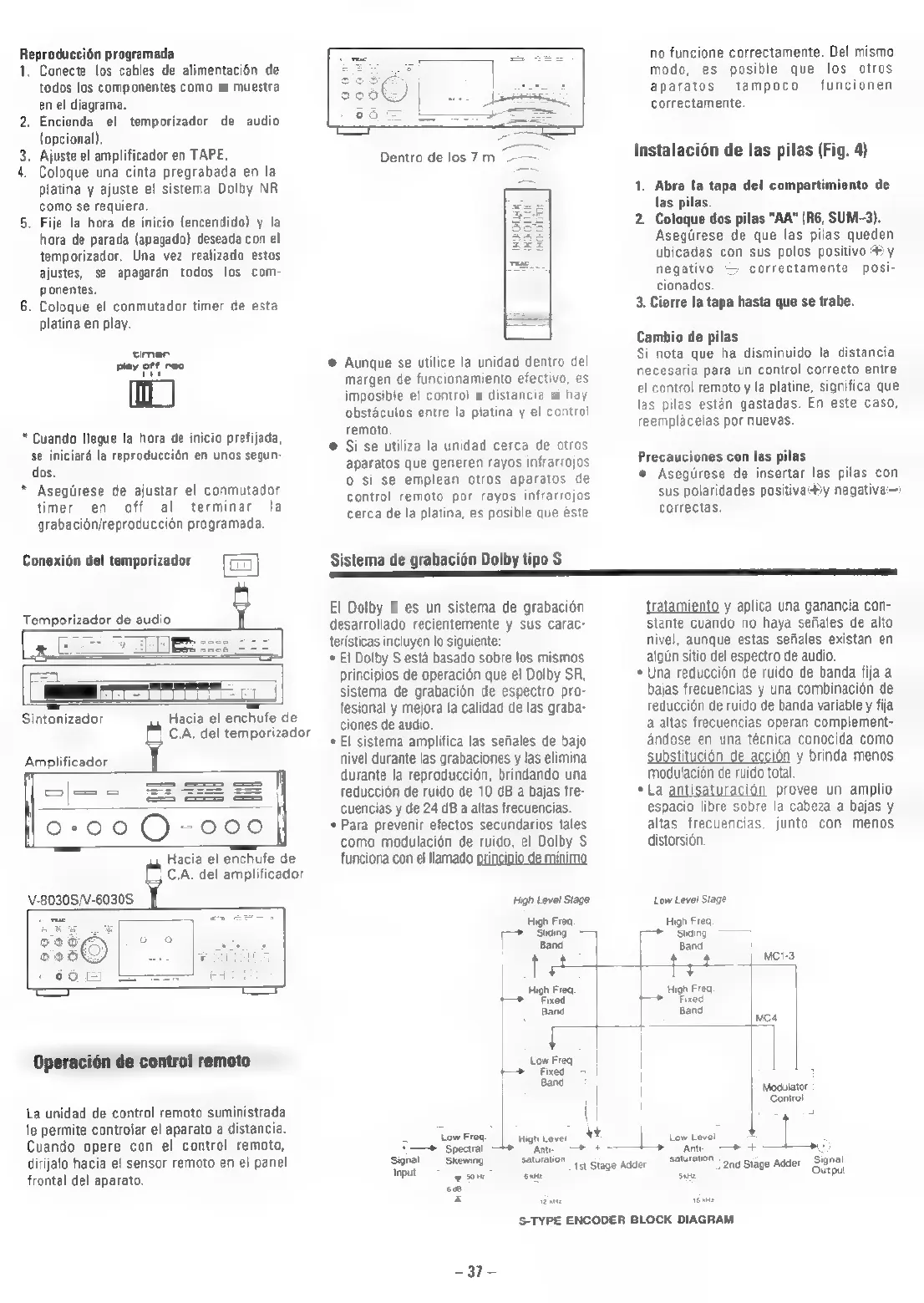

Teac V-8030S - Page 37

Reproduccién programada
1. Conecte los cables de alimentacién de
todos los componentes como se muestra
en el diagrama.
2. Encienda el temporizador de audio
(opcional).
3. Ajuste el amplificador en TAPE.
4. Coloque una cinta pregrabada en la
platina y ajuste el sistema Dolby NR
como se requiera.
5. Fije la hora de inicio (encendido) y la
hora de parada (apagado) deseada con el
temporizador. Una vez realizado estos
ajustes, se apagarén todos los com-
ponentes.
6. Coloque el conmutador timer de esta
platina en play.
* Cuando Ilegue la hora de inicio prefijada,
se iniciard la reproducci6n en unos segun-
dos,
* Asegurese de ajustar el conmutador
timer en off al terminar la
grabacién/reproduccion programada.
Conexion del temporizador co
Temporizador de audio .
Lat
o
SEER
2223
|
—
Sintonizador
=
ua, Hacia el enchufe de
FCA. del temporizador
Amplificador
also
EERO Re
Hacia el enchufe de
C.A. del amplificador
\V-8030S/V-6030S
Operaci6n de control remoto
La unidad de control remoto suministrada
le permite controlar el aparato a distancia.
Cuando opere con el control remoto,
dirfjalo hacia el sensor remoto en el panel
frontal del aparato.
© Aunque se utilice la unidad dentro del
margen de funcionamiento efectivo, es
imposible el control a distancia si hay
obstaculos entre la platina y el control
remoto
Si se utiliza la unidad cerca de otros
aparatos que generen rayos infrarrojos
0 si se emplean otros aparatos de
control remoto por rayos infrarrojos
cerca de la platina, es posible que éste
Sistema de grabacién Dolby tipo S
El Dolby S es un sistema de grabacién
desarrollado recientemente y sus carac-
teristicas incluyen lo siguiente:
* El Dolby S esta basado sobre los mismos
principios de operacién que el Dolby SR,
sistema de grabacién de espectro pro-
fesional y mejora la calidad de las graba-
ciones de audio.
* El sistema amplifica las sefiales de bajo
nivel durante las grabaciones y las elimina
durante la reproducci6n, brindando una
reducci6n de ruido de 10 dB a bajas fre-
cuencias y de 24 dB a altas frecuencias.
* Para prevenir efectos secundarios tales
como modulacién de ruido, el Dolby S
no funcione correctamente. Del mismo
modo, es posible que los otros
aparatos tampoco funcionen
correctamente.
Instalacién de las pilas (Fig. 4)
1. Abra la tapa del compartimiento de
las pilas.
2. Coloque dos pilas "AA" (R6, SUM-3).
Asegirese de que las pilas queden
ubicadas con sus polos positive 4 y
negativo © correctamente posi-
cionados.
3. Cierre la tapa hasta que se trabe.
Cambio de pilas
Si nota que ha disminuido la distancia
necesaria para un control correcto entre
el control remoto y la platine, significa que
las pilas estan gastadas. En este caso,
reemplacelas por nuevas.
Precauciones con las pilas
© Asegirese de insertar las pilas con
sus polaridades positivaty negativa—
correctas.
tratamiento y aplica una ganancia con-
stante cuando no haya sefiales de alto
nivel, aunque estas sefiales existan en
algun sitio del espectro de audio.
* Una reduccién de ruido de banda fija a
bajas frecuencias y una combinacién de
reduccion de ruido de banda variable y fija
a altas frecuencias operan complement-
andose en una técnica conocida como
substitucién de accion y brinda menos
modulaci6n de ruido total
*La antisaturacion provee un amplio
espacio libre sobre la cabeza a bajas y
altas frecuencias, junto con menos
distorsion,
funciona con el llamado principio de minimo
High Level Stage Low Level Stage
High Freq High Freq
[> Siding” — > Siding
Band Band
(ee Se
| t# +
|
| | High Freq |. High Freq
Fixed to Five
3
Band | es aes
I |
Low Freq, |
Fixed
eon
Modulator
Control
\|
_,__, tow Freq. | High Lever
>—> Spectral ‘ant.
Signal Skewing saturation
Input sone one
4
a ine
1st Stage Adder
bee |. Low Level
bo} —t ot ane OE 5
saturation Signal
| 2nd Stage Adder S'972
sane
S-TYPE ENCODER BLOCK DIAGRAM
