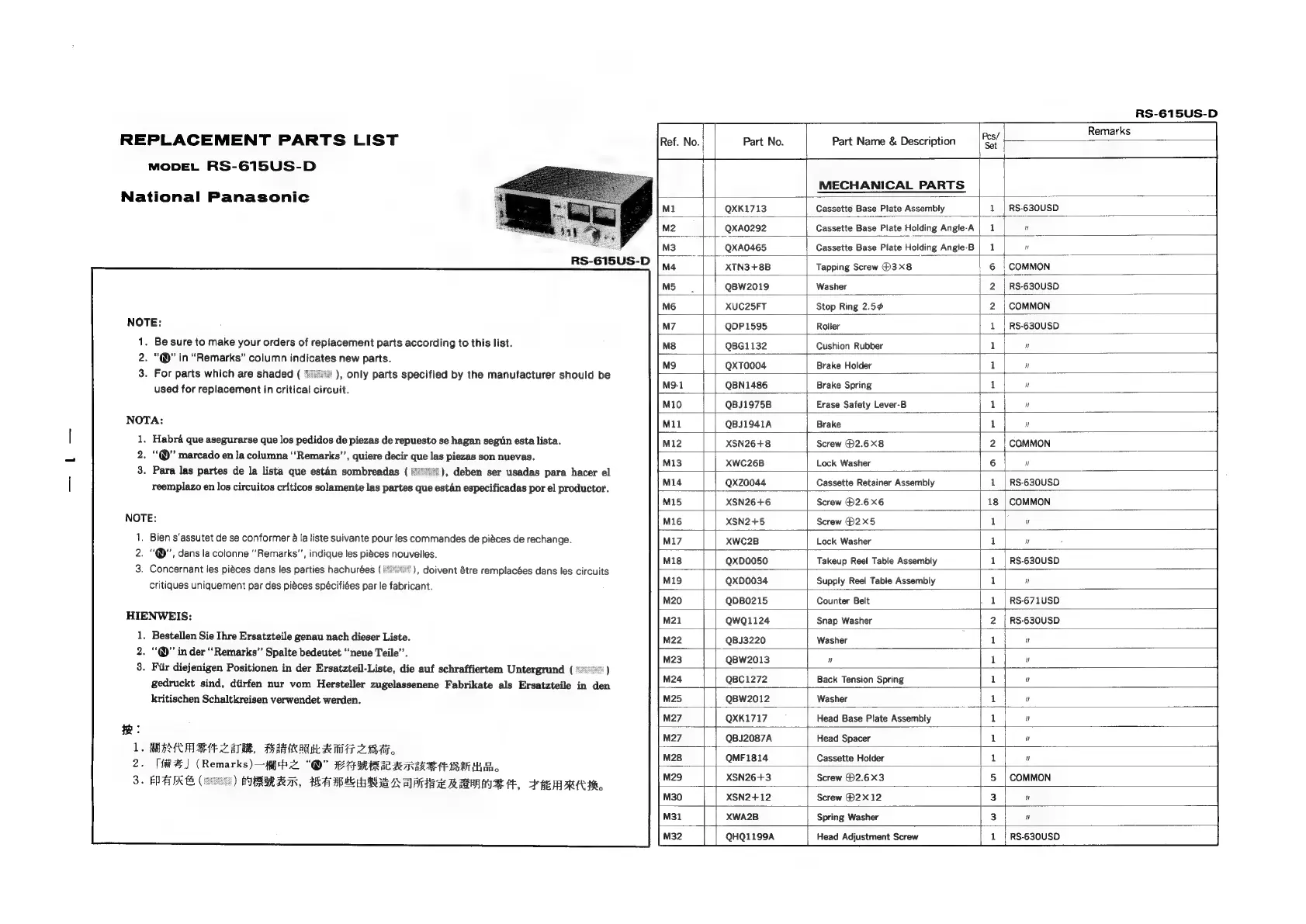

REPLACEMENT PARTS LIST 5 ; Part Name & Description
MODEL RS-615US-D
MECHANICAL PARTS.
National Panasonic
= QXK1713 Cassette Base Plate Assembly RS-630USD
QXxA0292 Cassette Base Plate Holding Angle-A | 1
QXA0465 Cassette Base Plate Holding Angle-B | 1
RS-615US-D XTN3+8B Tapping Screw @®3X8 | 6 | COMMON
QBW2019 Washer RS-630USD
XUC25FT Stop Ring 2.5¢ COMMON
NOTE:
1. Be sure to make your orders of replacement parts according to this list.
2. “@” in “Remarks” column indicates new parts.
3. For parts which are shaded ( % ), only parts specified by the manufacturer should be
used for replacement in critical circuit.
QDP1595 Roller RS-630USD
QBG1132 Cushion Rubber
QxTO0004 Brake Holder
QBN1486 Brake Spring
QBJ1975B Erase Safety Lever-B
QBJ1941A Brake
XSN26+8 Screw ©2.6X8 COMMON
NOTA:
1. Habra que asegurarse que los pedidos de piezas de repuesto se hagan segun esta lista.
2. “@®" marcado en la columna ‘‘Remarks’’, quiere decir que las piezas son nuevas.
3. Para las partes de la lista que estan sombreadas ( #3), deben ser usadas para hacer el
reemplazo en los circuitos criticos solamente las partes que estan especificadas por el productor.
XWC26B Lock Washer ”
QXZ0044 Cassette Retainer Assembly RS-630USD
XSN26+6 Screw ®2.6X6 COMMON
XSN2+5 Screw ®2x5 "
NOTE:
1. Bien s’assutet de se conformer a la liste suivante pour les commandes de pidces de rechange.
2. “@"", dans la colonne ‘’Remarks”, indique les piéces nouvelles.
3. Concernant les piéces dans les parties hachurées ( #""'), doivent étre remplacées dans les circuits
critiques uniquement par des piéces spécifiées par le fabricant.
XWC2B Lock Washer ”
QxDO0050 Takeup Reel Table Assembly RS-630USD
QxD0034 Supply Reel Table Assembly ”
QDBO215 Counter Beit RS-671USD
HIENWEIS:
- Bestellen Sie Ihre Ersatzteile genau nach dieser Liste.
. “@®” in der “Remarks” Spalte bedeutet ‘‘neue Teile”’.
. Fiir diejenigen Positionen in der Ersatzteil-Liste, die auf schraffiertem Untergrund ( me)
gedruckt sind, diirfen nur vom Hersteller zugelassenene Fabrikate als Ersatzteile in den
kritischen Schaltkreisen verwendet werden.
QWQ1124 Snap Washer RS-630USD
QBJ3220 Washer
QBW2013 ”
QBC1272 Back Tension Spring
QBW2012 Washer
QXK1717 Head Base Plate Assembly
QBJ2087A Head Spacer
