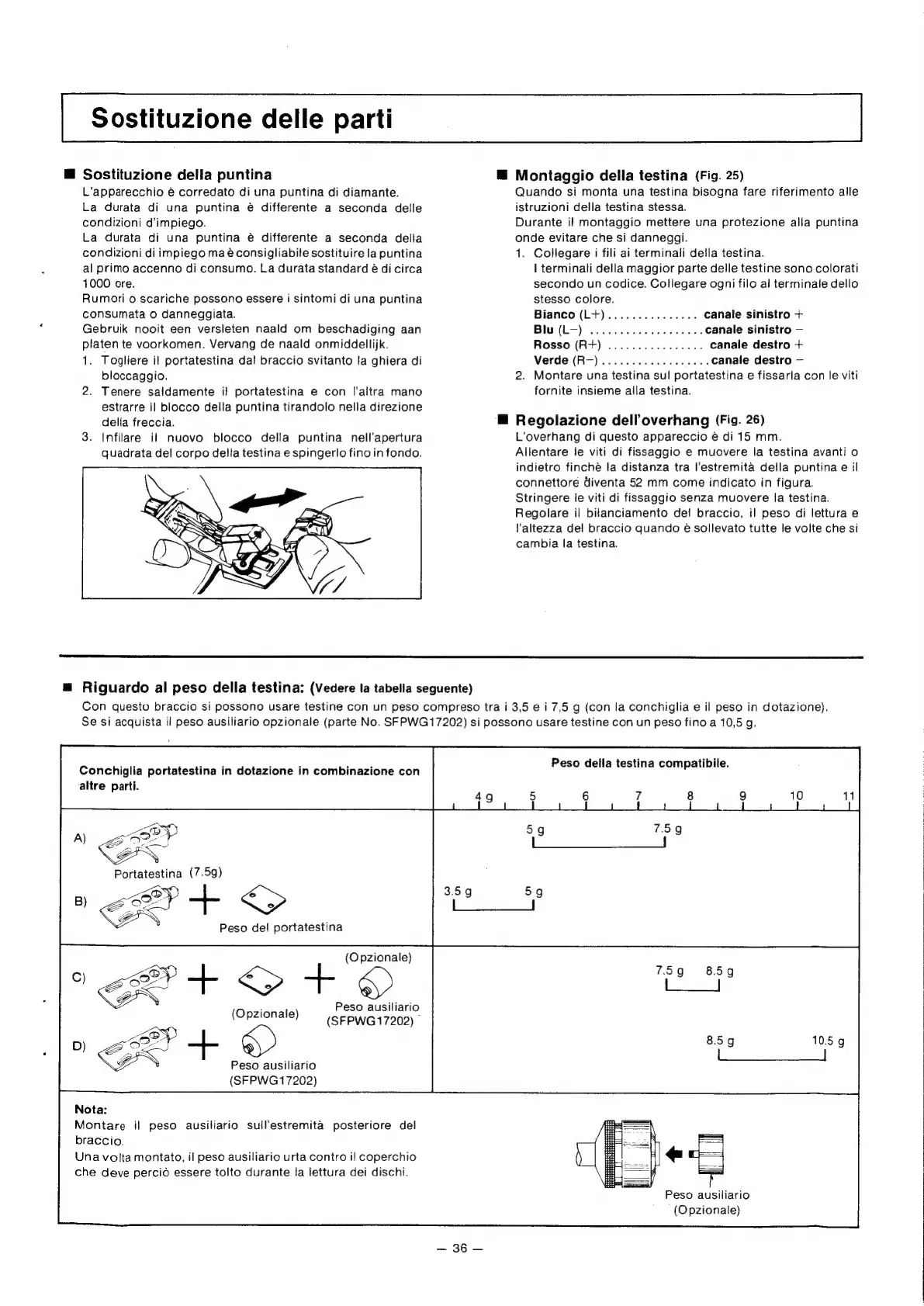

Sostituzione delle parti
@ Sostituzione della puntina
L’apparecchio é@ corredato di una puntina di diamante.
La durata di una puntina é differente a seconda delle
condizioni d'impiego.
La durata di una puntina é differente a seconda della
condizioni di impiego ma é consigliabile sostituire la puntina
al primo accenno di consumo. La durata standard é di circa
1000 ore.
Rumori o scariche possono essere i sintomi di una puntina
consumata o danneggiata.
Gebruik nooit een versleten naald om beschadiging aan
platen te voorkomen. Vervang de naald onmiddellijk.
1. Togliere il portatestina dal braccio svitanto !a ghiera di
bloccaggio.
2. Tenere saldamente i! portatestina e con I'altra mano
estrarre il blocco della puntina tirandolo nella direzione
della freccia.
3. Infilare il nuovo blocco della puntina nell’apertura
quadrata del corpo della testina e spingerlo fino in fondo.
@ Riguardo al peso della testina: (Vedere la tabella seguente)
Con questo braccio si possono usare testine con un peso compreso tra i 3,5 e i 7,5 g (con la conchiglia e il peso in dotazione).
Se si acquista il peso ausiliario opzionale (parte No. SFPWG17202) si possono usare testine con un peso fino a 10,5 g.
Conchiglia portatestina in dotazione in combinazione con
altre parti.
eae
Portatestina (7.59)
+S
Peso del portatestina
(Opzionale)
a eG
Peso ausiliario
(Opzionale) — gepwe17202)
oy
Peso ausiliario
(SFPWG17202)
Montare il peso ausiliario sullestremita posteriore del
braccio.
Una volta montato, il peso ausiliario urta contro il coperchio
che deve percio essere tolto durante !a lettura dei dischi.
23a6N=
@ Montaggio della testina (Fig. 25)
Quando si monta una testina bisogna fare riferimento alle
istruzioni della testina stessa.
Durante i! montaggio mettere una protezione alia puntina
onde evitare che si danneggi.
1. Collegare i fili ai terminali della testina.
| terminali della maggior parte delle testine sono colorati
secondo un codice. Collegare ogni filo al terminale dello
stesso colore.
Bianco (L+)............... canale sinistro +
BIW S)> se iececeserececetes waren tats canale sinistro —
Rosso (R+) ...........0000- canale destro +
Verde (R-)............000005 canale destro —
2. Montare una testina sul portatestina e fissarla con le viti
fornite insieme alla testina.
Regolazione dell’overhang (Fig. 26)
L'overhang di questo appareccio é di 15 mm.
Allentare te viti di fissaggio e muovere la testina avanti o
indietro finché la distanza tra l’estremita della puntina e il
connettore diventa 52 mm come indicato in figura.
Stringere le viti di fissaggio senza muovere la testina.
Regolare il bilanciamento del braccio, il peso di lettura e
'‘altezza del braccio quando é sollevato tutte le volte che si
cambia la testina.
Peso della testina compatibile.
Peso ausiliario
(Opzionale)

Technics SL-D202 Specifications

General

Drive System	Direct Drive
Turntable Speeds	33 1/3 and 45 rpm
Wow and Flutter	0.025% WRMS
Signal to Noise Ratio	75 dB
Motor	Brushless DC motor
Effective Length	230 mm
Overhang	15 mm
Cartridge	Not specified (typically sold without cartridge)
Rumble	-75dB (IEC 98A weighted)
