Technics SL-J11D User Manual

-
ORDER NO. HAD8606575CO-A
DC
Servo
Automatic Turntable System
SL-J11 D

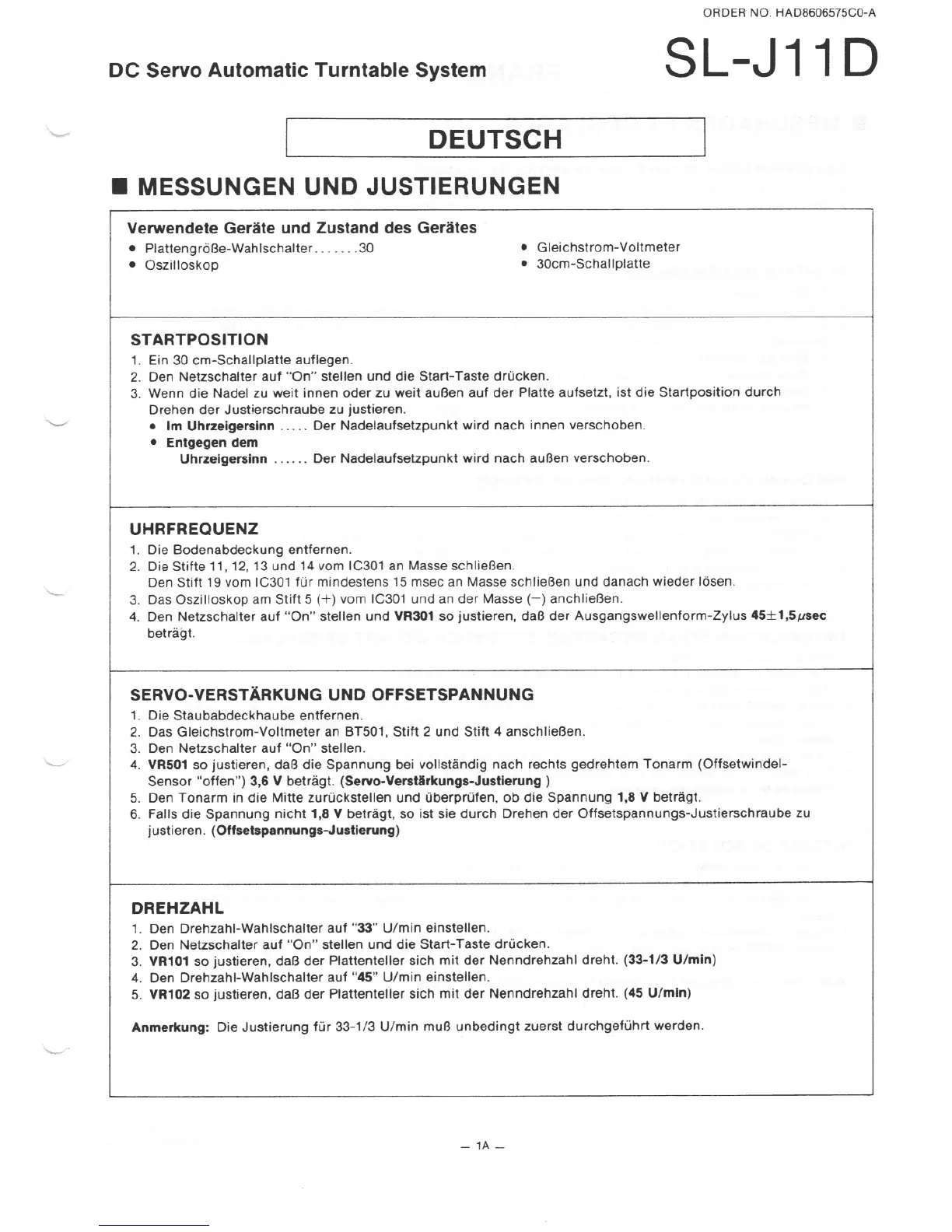

DEUTSCH
• MESSUNGEN UNO JUSTIERUNGEN
Verwendete
Gerlte
und
Zustand
des Gerates
• PlattengroBe-Wahlschalter
.......
30
• Gleichstrom-Voltmeter
• Oszilloskop
• 30cm-Schallplatte
STARTPOSITION
1.
Ein
30 cm-Schallplatte auflegen.
2.
Den
Netzschalter
auf
"On"
stellen
und
die
Start-Taste drucken.
3.
Wenn
die
Nadel
zu weit innen oder zu
weit
auBen auf
der
Platte
aufsetzt, ist
die
Startposition durch
Drehen der Justierschraube zu justieren.
•
Im
Uhr
zelge
rsl
nn
.....
Der Nadelaufsetzpunkt
wird
nach innen verschoben.
•
Entgegen dem
Uh
r
ze
lgerslnn
..
...
.
Der Nadelaufsetzpunkt
wird
nach auBen verschoben.
UHRFREQUENZ
1. Die Bodenabdeckung entfernen.
2. Die Stifte
11
,
12
, 13 und 14 vom
IC301 an Masse schlieBen.
Den Stitt
19 vom
IC301 fur
mindestens
15
msec an Masse
schlieBen
und danach wieder
losen.
3. Das
Oszilloskop
am Stitt
5
(+)
vom
IC301
und an der Masse
(-)
anchlieBen.
4. Den
Netzschalter
aut
"On
" stellen
und
VR301
so justieren, daB der
Ausgangswellentorm-Zylus
45
± 1,5µsec
betragt.
SERVO-VERSTARKUNG
UNO
OFFSETSPANNUNG
1. Die Staubabdeckhaube entternen.
2.
Das
Gleichstrom-Voltmeter
an
BT
S01,
Stitt 2 und
Stitt
4 anschlieBen.
3. Den Netzschalter aut
"On"
stellen.
4.
VR501
so justieren,
daB
die
Spannung bei
vollstandig
nach rechts gedrehtem Tonarm
(Offsetwindel-
Sensor
"often")
3,6 V
betragt.
(Servo-Verstlrkungs-Justlerung
)
5. Den Tonarm in
die
Mitte
zuruckstellen
und
uberpruten,
ob
die
Spannung
1,8 V
betragt.
6.
Falls
die
Spannung
nicht
1,8 V
betragt, so ist sie
durch
Drehen
der
Offsetspannungs-Justierschraube zu
justieren.
(Off
se
tspannungs-Justierung)
DREHZAHL
1. Den
Drehzahl-Wahlschalter
aut
"33"
U/min
einstellen.
2. Den Netzschalter auf
"On" stellen
und
die
Start-Taste
drucken
.
3.
VR101
so justieren, daB der
Plattenteller sich
mit
der Nenndrehzahl dreht.
(33-1
/3
U/ mln)
4. Den
Drehzahl-Wahlschalter
aut
"45"
U/min
einstellen.
5.
VR102
so justieren, daB der
Plattenteller sich
mit
der Nenndrehzahl dreht.
(45
U/ m
ln)
Anmerkung:
Die Justierung fUr
33-1/3
U/min
muB unbedingt zuerst durchgefOhrt werden.
-
1A
-
