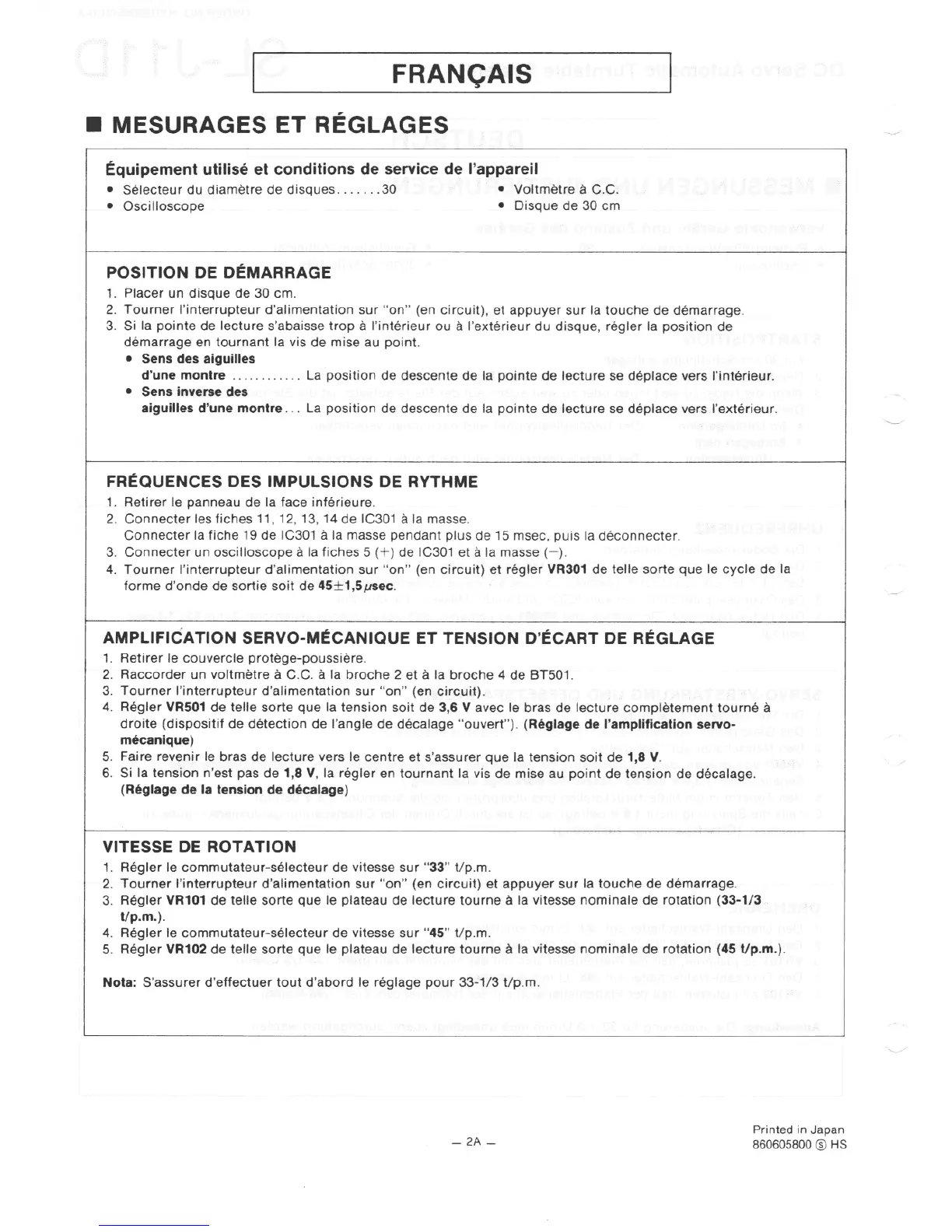

FRANCAIS
• MESURAGES ET REGLAGES
Equipement utilise et conditions de service de
l'
appareil
• Selecteur du diametre
de
disques
...
.
..
. 30 • Voltmetre a C.C.
• Oscilloscope
• Disque
de
30 cm
POS
IT
ION
DE DEMARRAGE
1.
Placer un disque
de
30 cm.
2.
Tourner
l'interrupteur
d'alimentati
on
sur
"
on"
(en circuit), et
appuyer
sur
la
touche
de
demarrage.
3. Si la
pointe
de
lecture s'abaisse
trop
a l'
interieur
OU
a l'exterieur
du
disque, regler la position
de
demarrage en tournant la vis
demise
au point.
• Sens des algullles
d'une montre
..
..
.....
.. . La position
de
descente
de
la
pointe
de
lecture
se deplace vers l'interieur.
• Sens inverse des
algullles d'une montre
..
. La position
de
descente
de
la
pointe
de
lecture
se
deplace vers l'exterieur.
FREQUENCES DES IMPULSIONS DE RYTHME
1.
Retirer le panneau
de
la face inferieure.
2.
Connecter
les fiches
11,
12, 13,
14
de IC301 a la masse.
Connecter
la fiche
19
de
IC301 a la masse pendant plus de
15
msec, puis la deconnecter.
3.
Connecter
un
osc
illoscope a la fiches 5 (+ ) de IC301
et
a la masse (-
).
4.
Tourner
l'interrupteur
d'alimentation
sur
"
on"
(en
circuit)
et
regler
YR
301 de telle sorte
que
le
cycle
de la
forme d'
onde
de sortie soit
de
45± 1,5
µs
ec.
AMPLIFICATION SERVO-MECANIQUE
ET
TENSION D'ECART DE REGLAGE
1. Retirer le couvercle protege-poussiere.
2.
Raccorder un voltmetre a
C.C
. a la
broche
2 et a la broche 4
de
BT501.
3.
Tourner
l'interrupteur
d'alimentation
sur
"
on"
(en circuit).
4.
Regler YR
501
de
telle sorte
que
la tension
soit
de
3,6 Y avec le bras de lecture completement
tourne
a
droite
(dispositif
de
detection de !'angle
de
decalage "ouvert"). (Reglage de l'ampllficatlon servo-
m
ec
anlque)
5. Faire revenir le bras
de
lecture vers le centre et s'assurer
que
la tension
soit
de
1,8 Y.
6. Si
la
tension n'est pas
de
1,8 Y, la regler en
tournant
la vis
de
mise au
point
de
tension
de
decalage.
(Reglage de la tension de de
ca
lage)
VITESSE
DE
ROTA
TI
ON
1.
Regler le commutateur-selecteur
de
vitesse
sur
"33" t/ p.m.
2.
Tourne
r
l'inte
r
rupteur
d'alimentation
sur
"on
" (en
circuit)
et appuyer
sur
la
touche
de
demarrage.
3.
Regler YR101 de telle sorte
que
le plateau de lecture
tourne
a la vitesse nominale de rotation (33-1/3
t/ p.m.).
4. Regler le commutateur-selecteur
de
vitesse
sur
"45" t/ p.m.
5.
Regler
YR
102 de telle sorte
que
le plateau de
lecture
tourne a la vitesse nominale
de
rotation (45
t/
p.m.).
N
ol
a: S'assurer
d'effectuer
tout
d'abord
le reglage
pour
33-1/3
t/p.m
.
-
2A
-
Pr
i
nted
in
Japan
860605800 ®
HS
