15
F R
1. Montage de la parabole
La parabole est livrée partiellement pré-montée de sorte qu’il ne vous reste plus qu’à mon-
ter le réflecteur (pos. 2) et le tube de jonction (pos. 3).
Fixez d’abord le réflecteur à l’aide des vis (A) au support AZ/EL (pos. 1). Desserrez ensuite
la vis (B) au profilé de pivotement pour monter la pièce de jonction. Montez ensuite la tête
LNB (pos. 5) au support à l’aide du col
lier de fixation pour LNB (pos. 6) selon l’illustra-
tion 1.
2. Installation
Sélection de l’emplacement
a) Assurez-vous qu’il n’y ait pas d’obstacle dans le champ de réception de l’emplace-
ment prévu en direction du Sud, pour capter la position du satellite ASTRA 19,2°

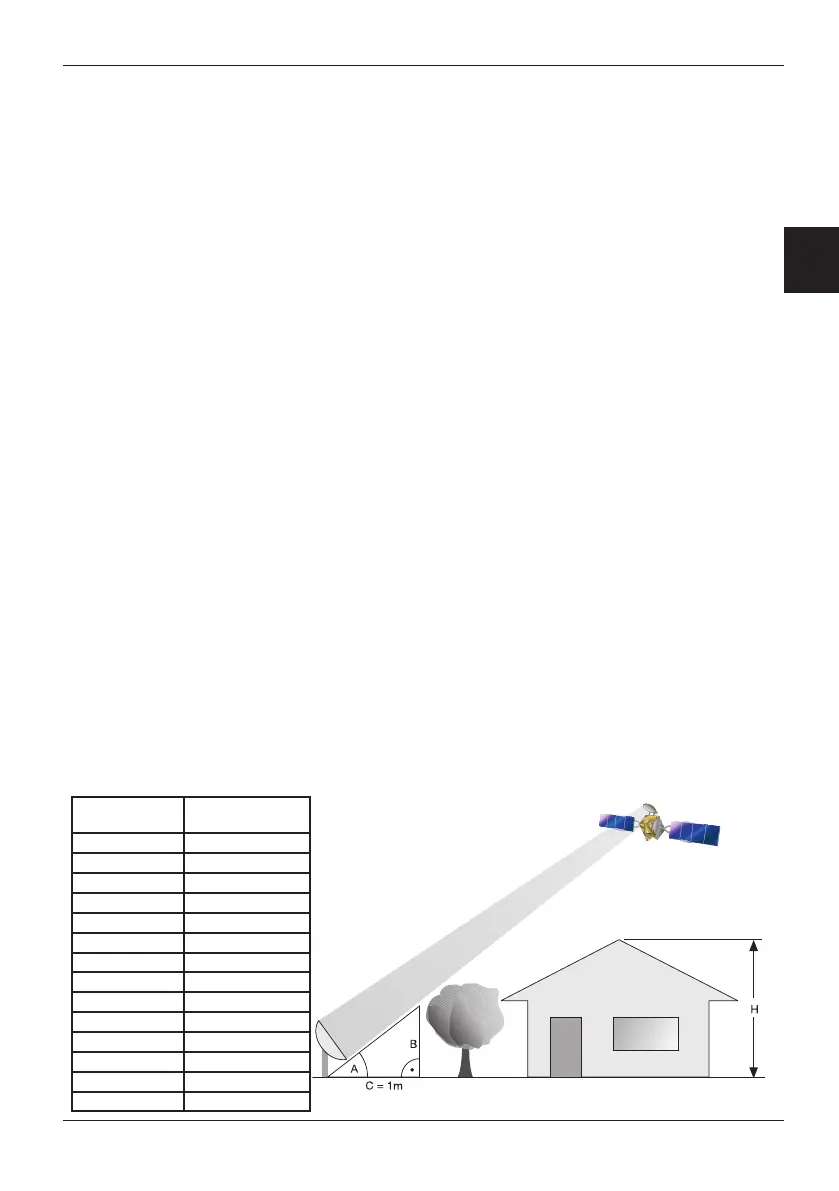

EST. Grâce au schéma ci-dessous, vous pouvez vérifier si la distance à un éventuel
obstacle voisin est suffisante, pour éviter un affaibl
issement de la réception qui pour-
rait en résulter. Si vous montez l’unité sous un balcon ou une terrasse, veillez à ce
que le champ du réflecteur ne soit pas obstrué par une construction en saillie.
b) Fixez le support mural (pos. 4) horizontalement à l’emplacement prévu.
Utilisez des éléments de fixation (vis, chevilles) appropriés au
matériau de la surface de montage, pour assurer une fixation opti
-
male de la parabole. En raison de la multitude des types de con-
struction, la livraison ne contient pas d’éléments de fixation du sup-
port mural.
c) Desserrez la vis (C) du support mural et montez la parabole en insérant la pièce de
jonction dans le support mural.
Angle A
(élévation)
Pente B
(cm par m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13
