3 Bezpečnostní pokyny
Dodržujte při instalaci příslušné evropské normy a pravidla VDE, aby byla zaručena elektric-
ká bezpečnost (např. VDE 0855, díl 1).
V případě potřeby se dotažte svého obchodníka.
4. Montáž konektorů F
Pozor!
Konektory F montujte, když přijímací zařízení není pod proudem!
Při montáži konektorů F postupujte velmi opatrně, aby se vyloučily funkční poruchy nebo
dokonce úplné zničení sate
litního přijímače následkem chybné montáže konektorů.

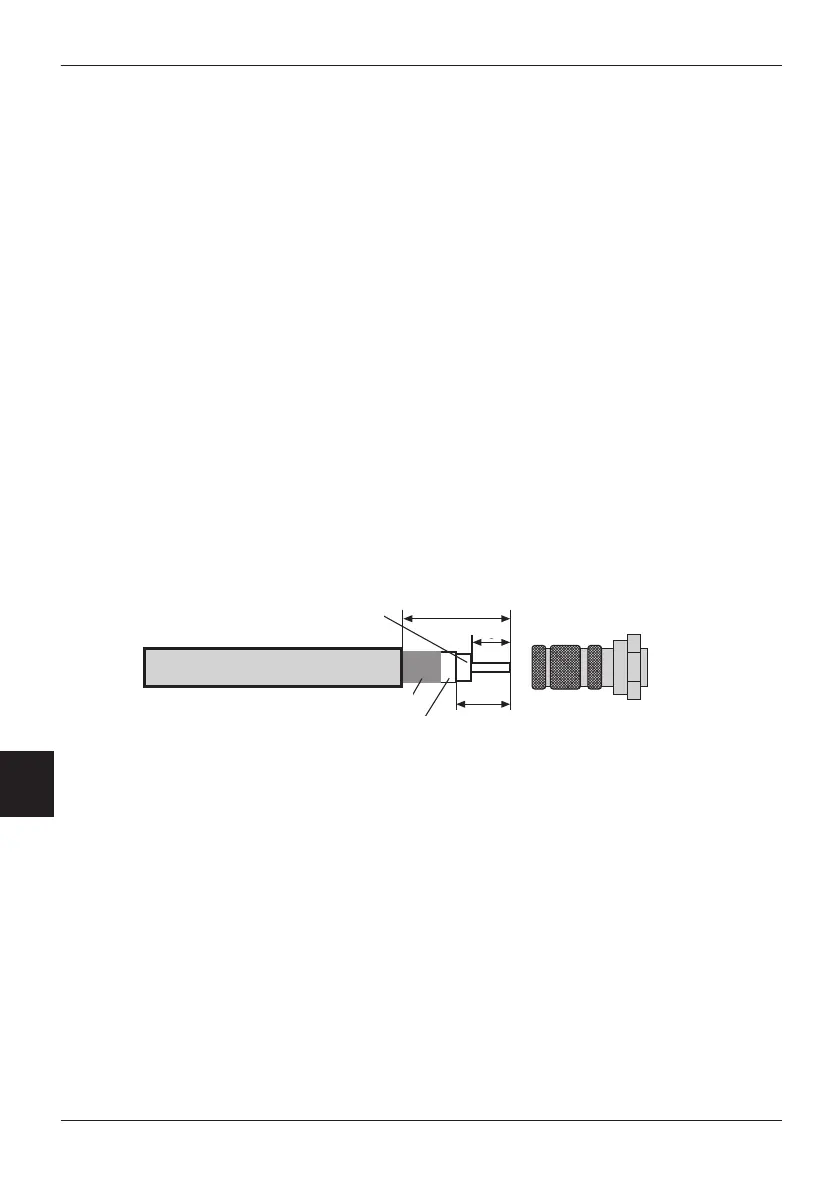

Ohledně textového provedení věnujte pozornost též ilustraci 3.
> Odstraňte ostrým nožem izolaci z konce kabelu na úseku 6 mm až k vnitřnímu vodiči.
Dbejte přitom na to, aby se vnitřní vodič nepoškodil.
> Odstraňte přesahující dráty stínicího opletení.
> Nyní odstraňte 10 mm vnějšího plastového opláštění, abyste uvolnili stínicí opletení.
Dbejte na to, a
by se přitom stínicí opletení nepoškodilo.
> Ujistěte se, že se žádné dráty stínicího opletení nedotýkají vnitřního vodiče.
> Nyní opatrně natočte konektor F na kabel, až se vnitřní vodič při uzavírání slícuje
s předním okrajem konektoru F.
Následně ještě jednou zkontrolujte, že se žádný drát ze stínicího opletení nedotýká
vnitřního vodiče kabelu. Nyní je konektor F správně namontován.
5. Vyrovnání externí jednotky
Vyrovnání externí jednotky by se mělo provádět pomocí měřicího zařízení.
Vyrovnání lze provést i pomocí cenově příznivějšího zařízení TechniSat SatFinder
(kat. č. 0000/3045).
Pokud byste neměli k dispozici ani jedno z těchto zařízení, lze vyrovnání provést pomocí
digitálního přijímače a televizoru takto:
1. Propojte LNB a přijímač vhodným koaxiálním kabelem.
2. Připojte přijímač k televizoru
a nastavte přijímač na programové místo, kde má být
přijímán program požadovaného satelitu (např. ARD z ASTRY).
šroubovatelný
konektor F
20 mm
bezdrátový
drátěné opletení
stříbrná fólie
6
10
Ilustrace 3
