TechniSat DIGIDISH 33 Installation Instructions

70
3. Biztonsági tudnivalók
Vegye figyelembe a telepítés során a megfelelő európai szabványokat és VDE-rendelkezé-
seket az elektromos biztonság szavatolása érdekében (pl. VDE 0855, 1. rész).
Szükség esetén kérje szakkereskedője segítségét.
4. Az F-csatlakozók szerelése
Figyelem!
Az F-csatlakozót a vevőegység áramtalanított állapotában kell felszerelni!
Az F-csatlakozók montírozása során rendkívül gondosan
járjon el, hogy kizárhatók legyenek
a műholdvevő helytelen csatlakozó-felszerelése miatti funkciózavarok vagy akár az egység
megsemmisülése.

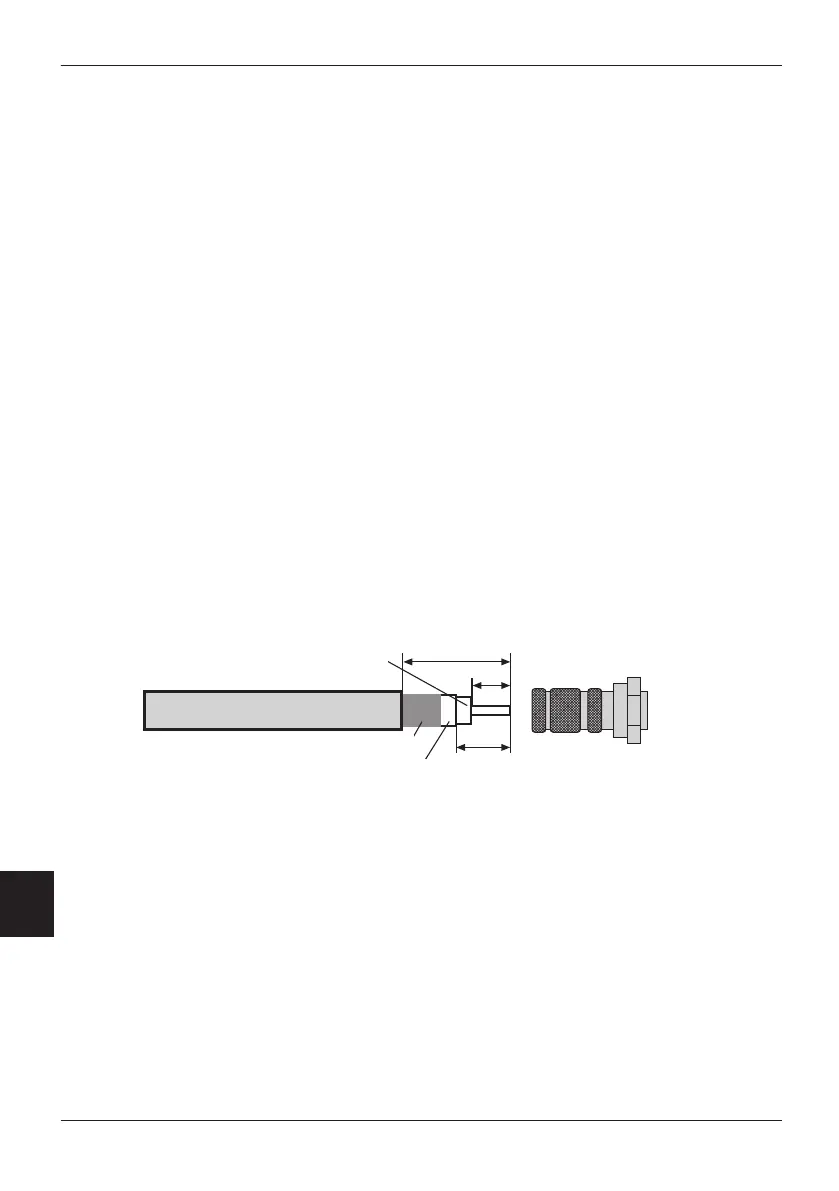

Vegye figyelembe a szöveges leírás mellett a 3. ábrát is.
> Távolítsa el a kábelvég szigetelését egy éles kés segítségével a végétől számított
6 mm-es szakaszon (a belső vezetékig). Eközben ügyeljen arra, hogy a belső
vezeték ne sérüljön meg.
> Távolítsa el az árnyék
olás túlnyúló drótdarabjait.
> Távolítson el 10 mm-t a külső műanyag burkolatból, hogy az árnyékolás szabaddá
váljon. Eközben ügyeljen arra, hogy az árnyékolás ne sérüljön meg.
> Győződjön meg arról, hogy nem érintkeznek az árnyékolás drótjai a belső vezetékkel.
> Most pedig óvatosan csavarja az F-csatlakozót a kábelre, amíg a belső vezeték telje-
sen hozzáér az F-csatlakozó elülső pereméhez.
Ezt követően
még egyszer ellenőrizze, hogy nem érintkezik-e az árnyékolás valame-
lyik drótja a kábel belső vezetékével. Az F-csatlakozó összeszerelése befejeződött.
5. A kültéri egység beállítása
A kültéri egység beállítása egy mérőeszköz segítségével történik.
A beállítás elvégezhető egy kedvező árú TechniSat SatFinder (Cikkszám 0000/3045)
segítségével is.
Ha egyik sem áll rendelkezésre, akkor egy digitális vevő
egység és egy televízió
segítségével is elvégezhető a beállítás.
1. Kösse össze az LNB-t két alkalmas koaxiális kábel segítségével a digitális vevőegy-
séggel.
2. Csatlakoztassa a vevőegységet a televízióhoz, és állítsa a vevőegységet egy olyan
programhelyre, melyen a kívánt műsort szeretné venni (pl. ASTRA esetén ARD).
csavarható
F-csatlakozó
20mm
drótmentes
Drótszövedék
Ezüstfólia
6
10
3. ábra
H U

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
