TechniSat DIGIDISH 33 Installation Instructions

21
E S
1 Montaje de la unidad exterior
En el momento de la entrega, la unidad exterior viene parcialmente premontada de forma
que sólo tendrá que instalar el reflector (pos. 2) y la pieza intermedia (pos. 3).
En primer lugar, fije el reflector con los tornillos (A) al soporte AZ/EL (pos. 1). A continua-
ción, afloje el tornillo (B) del perfil de giro para montar la pieza intermedia. Monte ahora el
LNB (pos.
5) en el soporte del LNB con ayuda de la abrazadera de fijación del LNB
(pos. 6) tal como se muestra en la imagen 1.
2 Montaje
Elección del emplazamiento
a) Asegúrese de que, desde el lugar de montaje previsto, la vista esté despejada hacia
el Sur para recibir la posición del satélite ASTRA 19,2° Este.

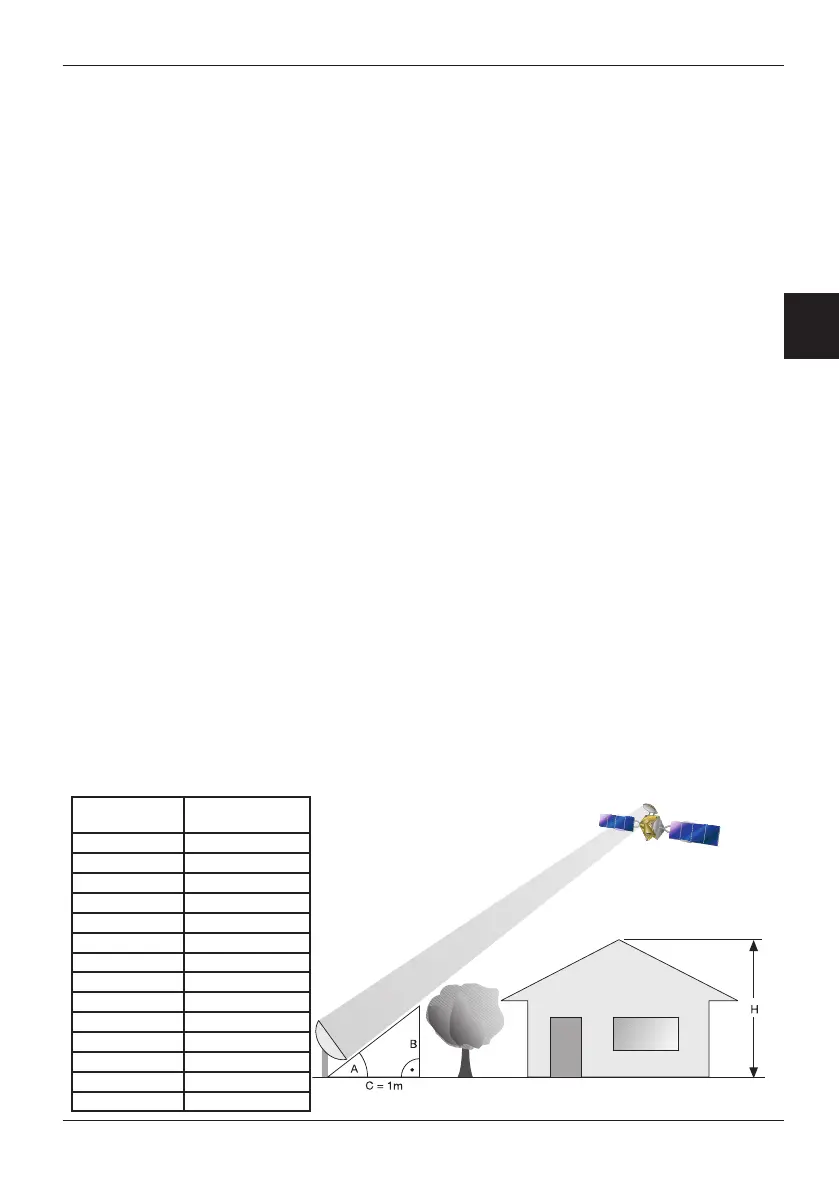

Con el gráfico de debajo, podrá ver si se ha mantenido suficiente distancia hasta un
obstáculo próximo
para evitar una recepción peor debida a tal obstáculo. Asegúrese
de que el reflector no quede a la sombra de un tejado sobresaliente cuando lo
monte bajo una terraza.
b) Fije el soporte de pared (pos. 4) horizontal en el lugar seleccionado.
Con el fin de garantizar la sujeción óptima de la unidad exterior,
elija convenientemente el material de fijación (tornillos, tacos, etc.)
de la superficie de mont
aje. Debido a la variedad de materiales de
obra, el pack no incluye ningún material de fijación para montar el
soporte de pared.
c) Afloje el tornillo (C) del soporte de pared y cuelgue la unidad exterior con la pieza
intermedia.
Ángulo A
(elevación)
Inclinación B
(cm por m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
