Szanowny Kliencie!
Kupiłeś wysokiej jakości produkt firmy TechniSat. Aby zachować jakość produktu przez dłu-
gie lata, uchwyt i talerz anteny są wykonane z aluminium.
Talerz anteny jest zaprojektowany do odbioru sygnałów cyfrowych z satelitów ASTRA. Przed
przystąpieniem do montażu przeczytaj starannie instrukcję montażu, aby zapewnić uzyska-
nie optymalnego odbioru po jej zainstalowaniu.
Przed przystą
pieniem do montażu sprawdź, czy dostawa jednostki zewnętrznej jest komplet-
na.

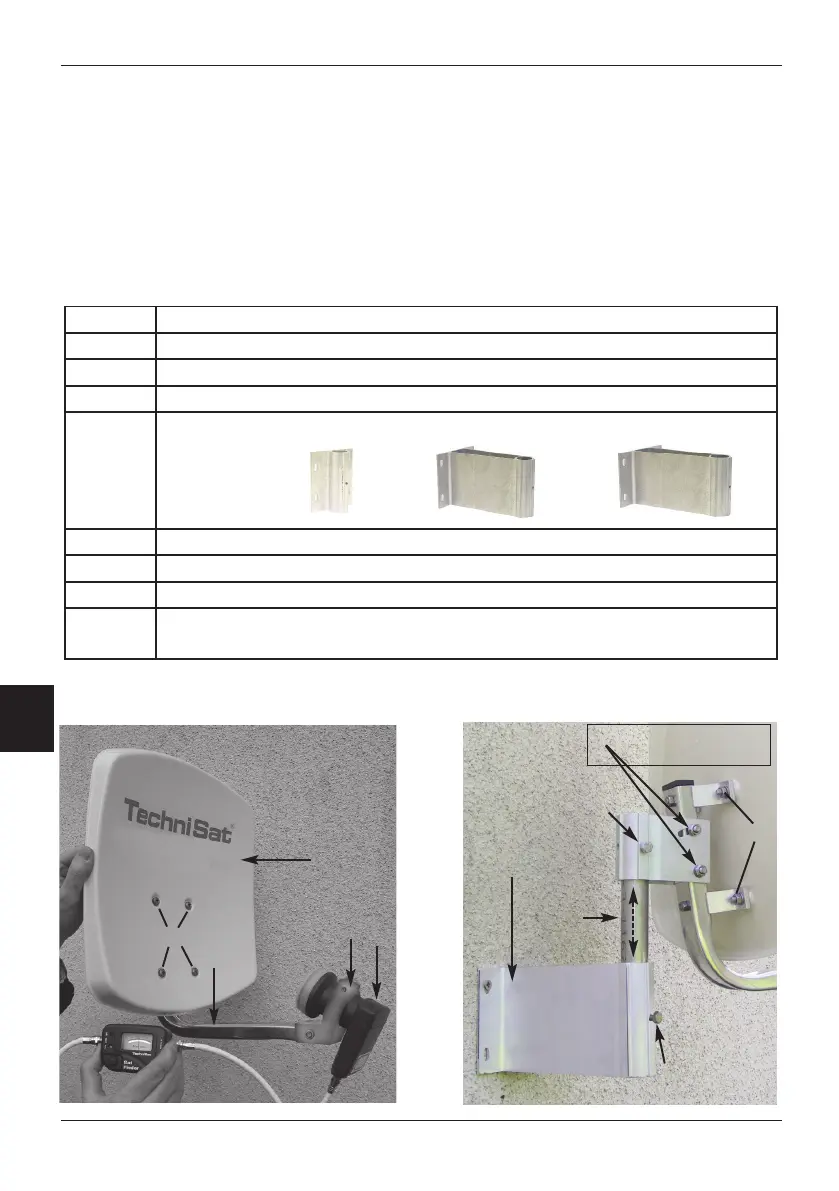

Zakres dostawy (patrz rysunki 1 i 2)
1
A
A
2
3
4
B
C
5
6
D śruby do ustawiania kąta
elewacji
Rysunek 1
Rysunek 2
Poz. Artykuł
1 1 uchwyt AZ/EL z opaską ustalającą do konwertera LNB i profilem obrotowym
2 1 talerz
3 1 adapter
4
1 uchwyt
naścienny*:
5 1 konwerter LNB
6 1 opaska zaciskowa do konwertera LNB, 1 śruba M6x40, 1 śruba M6x16
A 4 śruby M6x15, 4 nakrętki M6, 4 podkładki okrągłe
10 m kabla koncentrycznego z wtyczkami F (tylko w kompletnych zestawach z
tunerem)
“krótki” “średni” “długi”lublub
* Zawartość zależy od wybranego pakietu

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
