Geachte klant,
U heeft gekozen voor een kwaliteitsproduct van de firma TechniSat. Om de kwaliteit van het
product jarenlang te behouden, zijn de houder en spiegel van aluminium gemaakt.
De spiegel werd ontworpen voor de ontvangst van de digitale signalen van de ASTRA-satel-
lieten. Lees voorafgaand aan de montage zorgvuldig de montage-instructies door, zodat u
na de installatie kunt profiteren van ee
n optimale ontvangst.
Voordat u met de montage begint, controleert u de geleverde buiteneenheid op volledigheid.

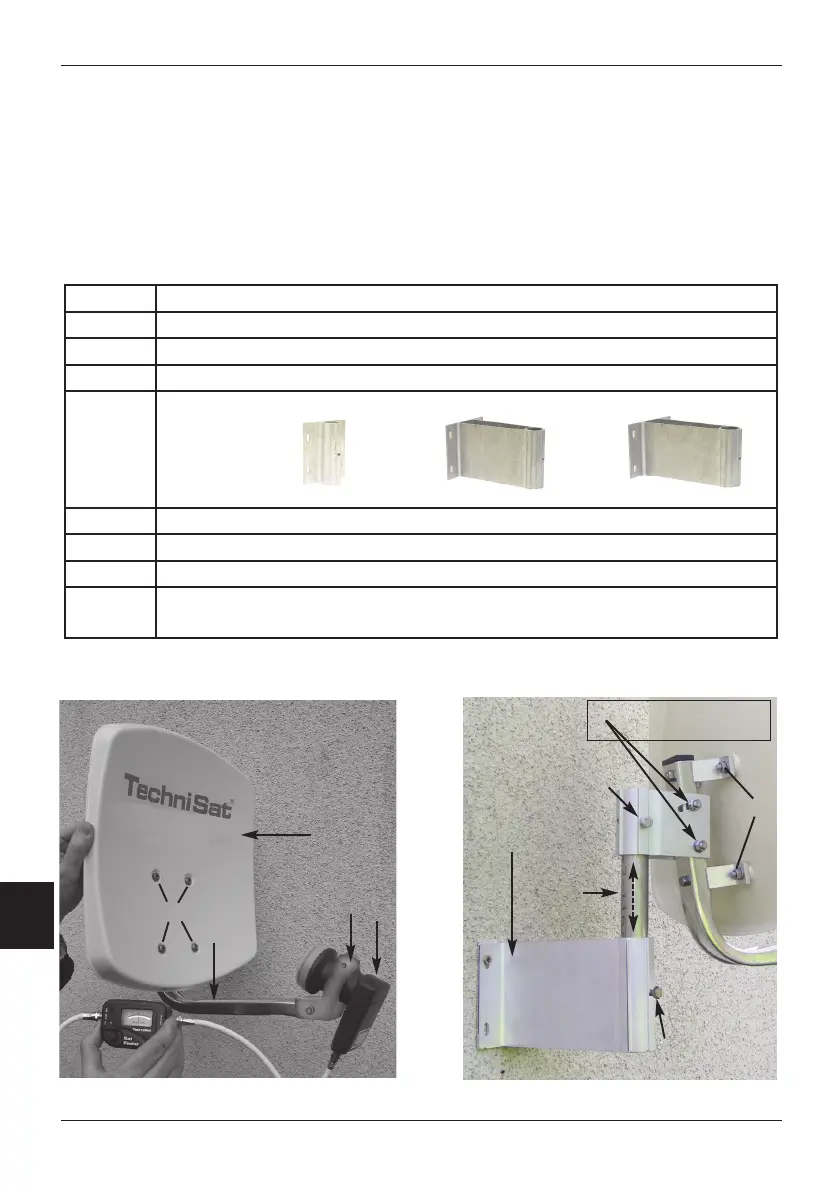

Inhoud van de levering (zie afbeeldingen 1 en 2)
1
A
A
2
3
4
B
C
5
6
D Schroeven voor instelling
van de elevatiehoek
Afbeelding 1
Afbeelding 2
Pos. Artikel
1 1 AZ/EL-houder met LNB-houderbeugel en zwenkprofiel
2 1 Spiegel (schotel)
3 1 Tussenstuk
4
1 Wandhouder*:
5 1 LNB
6 1 LNB-houderbeugel, 1 schroef M6x40, 1 schroef M6x16
A 4 bouten M6x15, 4 moeren M6, 4 ringen
10 m coackabel met F-stekkers (alleen bij complete sets incl. receiver meegeleverd)
“kort” “middel” “lang”ofof
* Inhoud afhankelijk van het gekozen pakket

TechniSat DIGIDISH 33 Specifications

General

Package weight	3200 g
Material	Aluminum
Product color	Beige
Frequency range	10.7 - 12.75 GHz
Antenna gain level (max)	30 dBi

Weight and Dimensions

Width	330 mm
Height	350 mm
Weight	2500 g
