75
N L
1 Montage van de buiteneenheid
De buiteneenheid is bij levering ten dele voorgemonteerd zodat u alleen de spiegel (Pos. 2)
en het tussenstuk (Pos. 3) hoeft te monteren.
Bevestig eerst de spiegel (schotel) met de bouten (A) aan de AZ/EL-houder (pos. 1). Maak
vervolgens de schroef (B) aan het zwenkprofiel los om het tussenstuk te monteren. Monteer
vervolgens de LNB (Pos. 5) met behulp van de LNB-houder
beugel (Pos. 6) volgens
afbeelding 1 aan de LNB-houder.
2 Opbouw
Keuze van de locatie

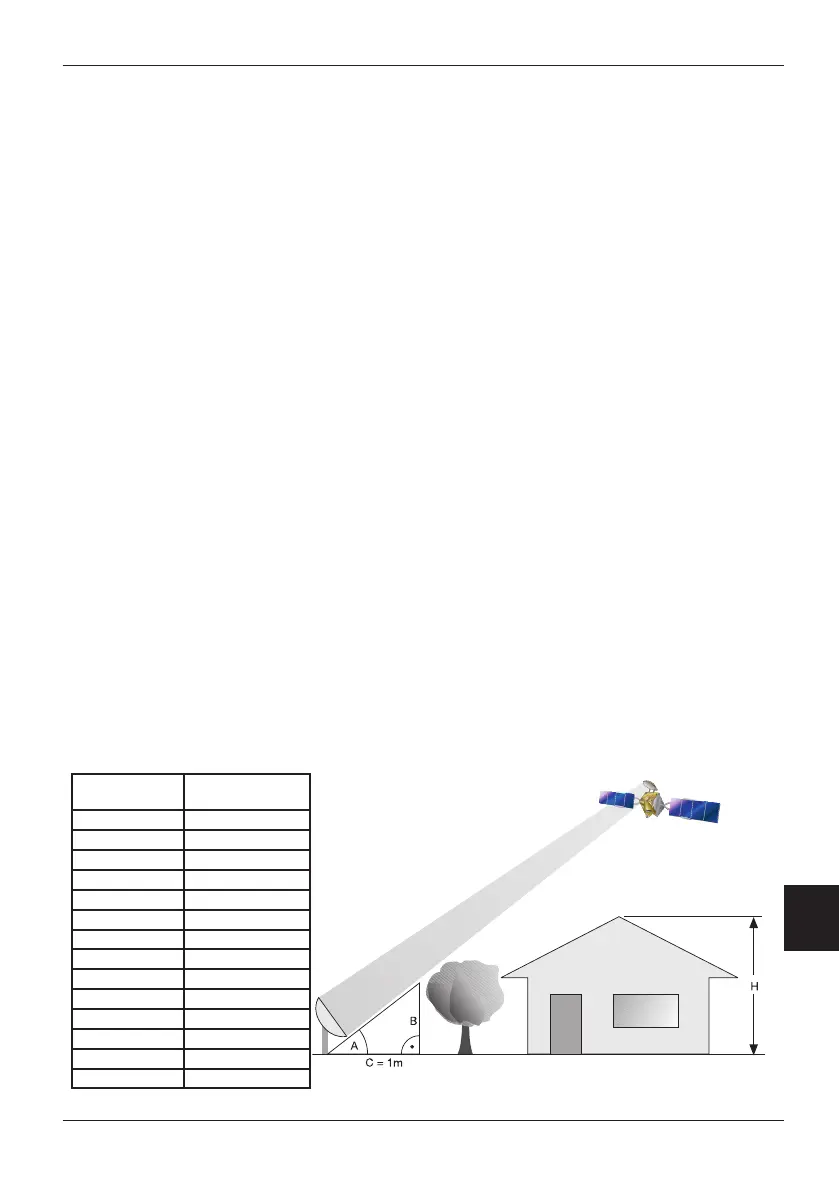

a) Verzeker u ervan dat vanaf de beoogde montageplek vrij zicht is op het zuiden om
de satellietpositie ASTRA 19,2° oost te kunnen ontvangen. Met behulp van de onder-
staande grafische weergave kunt u zien of u voldoende afstand tot een nabijgelegen
obstakel aangehouden heeft om een afzwakking van de ontvangst door dit ob
stakel
te vermijden. Let erop dat de spiegel bij de montage op een terras niet door een uit-
stekend dak overschaduwd wordt.
b) Bevestig de wandhouder (pos. 4) verticaal op de uitgezochte plek.
Om de buiteneenheid een optimaal houvast te bieden, zou bevesti-
gingsmateriaal (schroeven, pluggen etc.) gekozen moeten worden
dat bij de ondergrond past. Vanwege het brede scala van mogelijke
ondergronden wordt
geen bevestigingsmateriaal voor de montage
van de wandhouder meegeleverd.
c) Maak de schroef (C) aan de wandhouder los en hang de buiteneenheid met het tus-
senstuk in.
Hoek A
(Elevatie)
Stijging B
(cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13
